SWIR 카메라의 결함 픽셀을 줄이는 방법
단파적외선(SWIR) 센서를 탑재한 산업용 카메라는 가시광으로 확인하기 어려운 비가시광 영역의 검사에 활용된다. Sony SenSWIR 계열과 같은 InGaAs 기반 센서는 400~1700nm 범위에서 감도를 제공해 가시광과 NIR, SWIR 영역을 함께 포괄한다. 이러한 InGaAs 기반 SWIR 센서는 적용 범위와 이미지 품질 측면에서 활용성이 확대되고 있지만, 실리콘 기반 CMOS 센서에 비해 결함 픽셀 관리가 중요하다. 이번 기사에서는 SWIR 이미지 품질에 영향을 주는 결함 픽셀의 특성을 살펴보고, 센서 온도 관리와 정적·동적 픽셀 보정, 냉각 구조를 통해 이를 줄이는 방법을 소개한다.

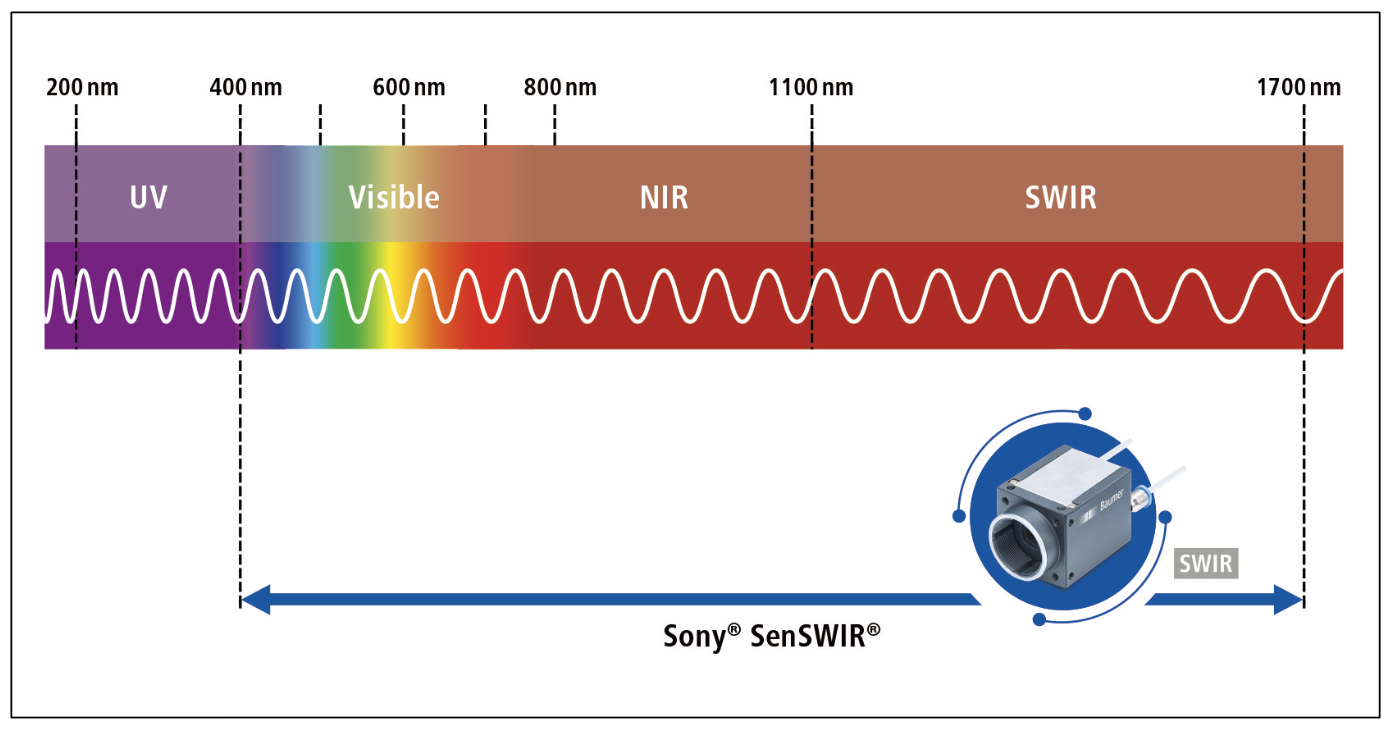

<그림1> Sony SenSWIR 센서의 전자기 스펙트럼 및 파장 범위
가시광부터 SWIR까지 확장된 센서 감도 영역
전자기 스펙트럼에서 단파적외선(SWIR, Short-Wavelength Infrared)은 일반적으로 900~2500nm 범위로 정의된다. 산업용 카메라 시장에서는 900~1100nm 영역을 근적외선(NIR, Near Infrared)으로 구분하기도 한다. 이는 실리콘 기반 센서가 최대 약 1100nm까지 감도를 가질 수 있기 때문이다. Sony의 SenSWIR 센서는 400~1700nm 범위에서 감도를 제공해 가시광 영역과 NIR, 그리고 SWIR 스펙트럼의 상당 부분을 포괄한다.
기존 CMOS 센서와 비교한 SWIR 센서의 특성
특수InGaAs 센서: 기존의 특수 InGaAs 센서는 900~1700nm의 비가시광 영역에서만 동작할 수 있었다. 이러한 센서는 가격이 높고 사용 가능한 파장 범위가 제한적일 뿐 아니라 이미지 품질에도 한계가 있었다. Sony SenSWIR InGaAs 센서는 감도 범위를 400nm의 가시광 영역까지 확장해 보다 안정적인 이미지 품질을 제공한다. 또한 가격 경쟁력이 개선됐으며, 다양한 애플 리케이션에 보다 유연하게 적용할 수 있다.
실리콘 기반 센서: Sony SenSWIR를 포함한 InGaAs 센서는 기술적 특성상 실리콘 기반 CMOS 센서보다 결함 픽셀이 많이 발생한다. 현재의 실리콘 기반 CMOS 센서는 낮은 노이즈, 높은 다이내믹 레인지, 적은 결함 픽셀 등 우수한 이미지 품질을 제공한다. 이에 비해 InGaAs 센서는 결함 픽셀 관리가 상대적으로 중요하기 때문에, 이미지 품질을 확보하려면 카메라 제조업체가 적절한 보정과 열 관리 방식을 적용해야 한다.

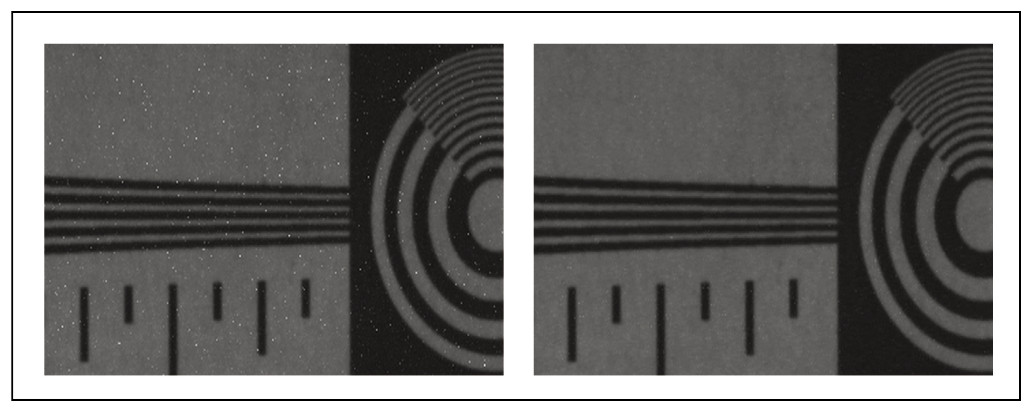

<그림2> SWIR 센서의 원시 이미지에서는 예상대로 다수의 결함 픽셀이 나타난다(사진 왼쪽). 필요한 개선 처리를 적용한 후의 이미지(오른쪽).
SWIR 애플리케이션에서 결함 픽셀 줄이기
1단계: 특허 열 설계를 통한 결함 픽셀 발생 억제
이미지 센서의 온도를 가능한 한 낮게 유지하면 결함 픽셀이 처음부터 발생하는 것을 상당 부분 억제할 수 있다. 이에 따라 이후 카메라 펌웨어에서 수행해야 하는 보정 부담도 줄일 수있다.
예를 들어 Baumer CX.SWIR.XC 카메라는 냉각 핀이 통합된 특허 열 하우징 설계를 적용했다. 냉각 핀은 센서와 카메라 내부 전자부품에서 발생하는 열을 외부로 효과적으로 방출해 센서 온도를 지속적으로 낮게 유지하도록 돕는다. 또한 36 × 36mm의 비교적 큰 하우징은 넓은 표면적을 통해 열 방출을 돕고 이미지 센서 주변의 열 축적을 방지한다.
2.1W의 낮은 소비전력 역시 다른 SWIR 카메라에 비해 열 발생을 줄이는 데 기여한다. 이러한 여러 조치를 결합함으로써 센서의 열을 최대한 줄이고 결함 픽셀 발생을 억제할 수 있으 며, 결과적으로 보다 안정적인 이미지 평가에 도움이 된다.

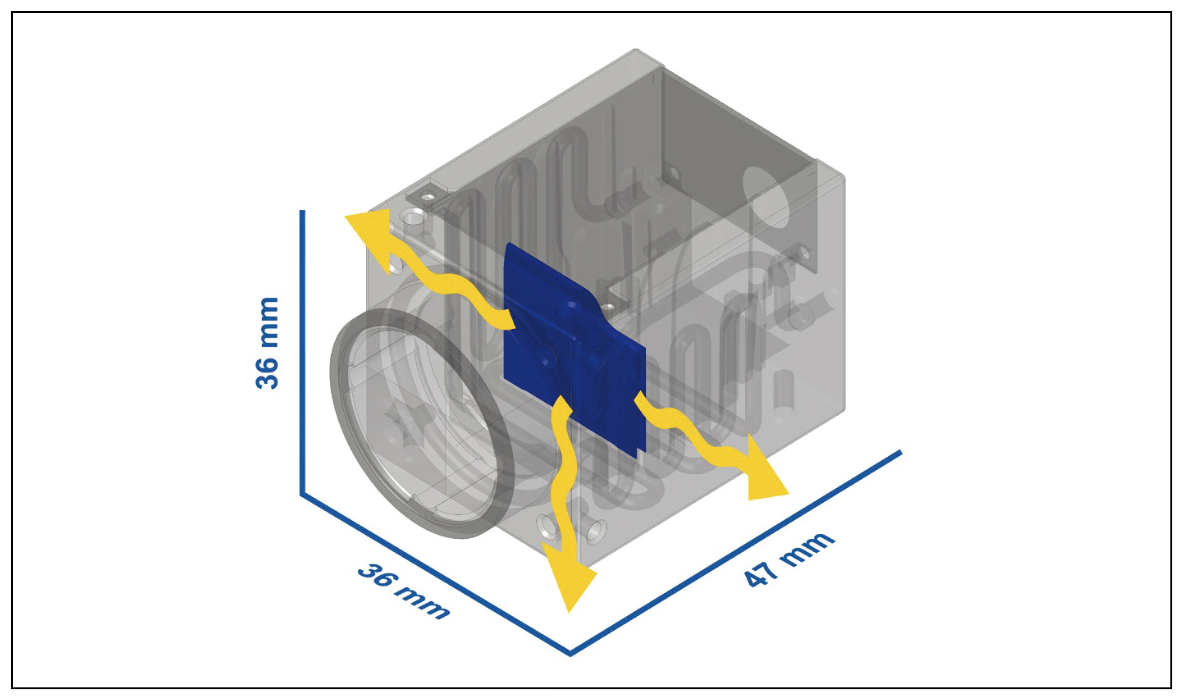

<그림3> 냉각 핀이 통합된 특허 열 하우징 설계. 결함 픽셀을 최소화하고 암전류를 낮게 유지하려면 센서 온도를 가능한 한 낮게 유지해야 한다.
2단계: 카메라 펌웨어를 통한 추가 결함 픽셀 보정
열 하우징을 최적화하고 열 유입을 최대한 줄이더라도 결함 픽셀의 발생을 완전히 막을 수는 없다. 따라서 남아 있는 결함 픽셀은 카메라 펌웨어를 통해 추가로 보정할 수 있다.
Baumer는 카메라 펌웨어에서 정적 결함 픽셀 보정과 동적 결함 픽셀 보정을 함께 사용한다. 생산 과정에서 각 SWIR 카메라가 일반적으로 동작하는 온도 범위에서 결함 픽셀을 측정하고, 확인된 픽셀의 좌표를 카메라 내부에 저장한다. 저장 된 각 픽셀은 카메라에서 실시간으로 보정된다.
보다 높은 수준의 관리가 필요한 사용자는 필요할 경우 이러한 좌표를 직접 읽어 자체적으로 보정하거나, 문서화를 위해 좌표 데이터를 외부에 저장할 수도 있다.
또한 온도나 노출 시간이 달라지면 새로운 결함 픽셀이 추가로 나타날 수 있다. 이러한 결함은 ‘동적 결함 픽셀 보정 (Dynamic Defect Pixel Correction)’ 기능으로 보정된다. 사용자는 각 애플리케이션에 맞는 결과를 얻을 수 있도록 보정이 작동하는 임계값을 직접 조정할 수 있다.

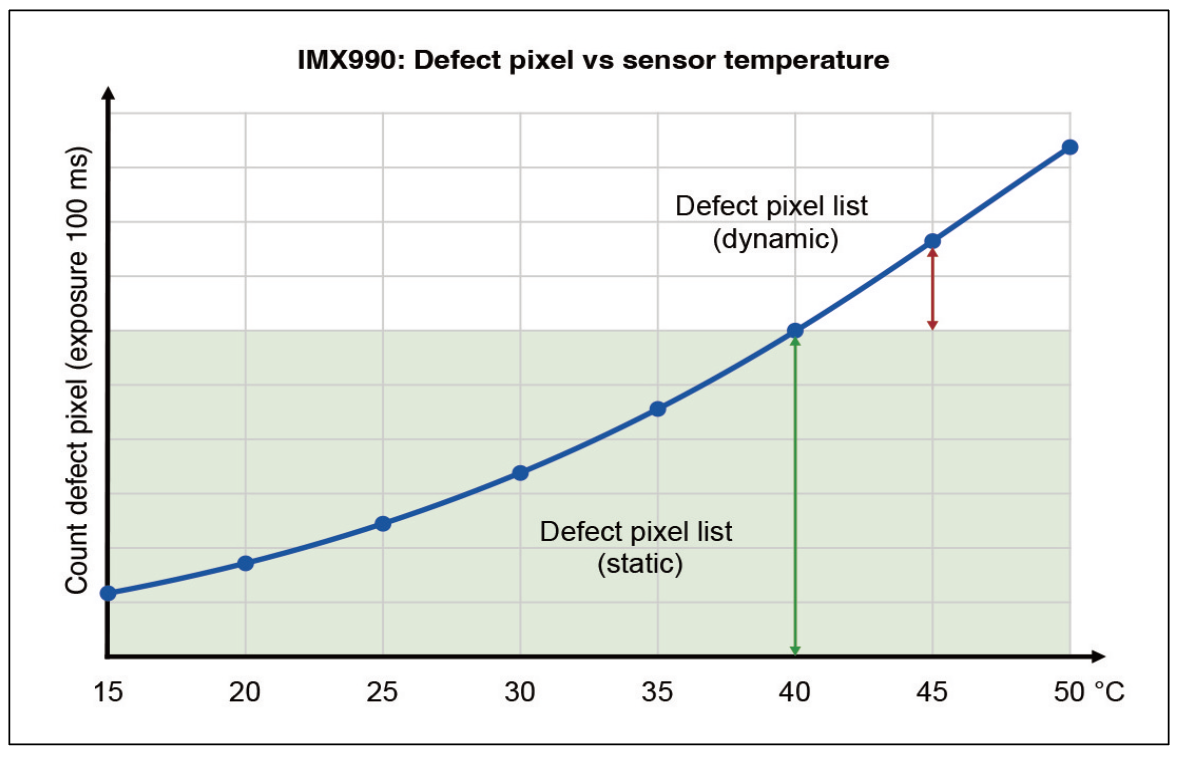

<그림4> 센서 온도에 따른 결함 픽셀 수와 정적·동적 결함 픽셀 보정 범위
3단계: 고정밀 측정을 위한 통합 냉각 파이프의 선택적 사용
비가시광 영역에서 특히 높은 정밀도가 요구되는 애플리케이션에서는 카메라에 통합된 특허 냉각 파이프를 선택적으로 사용할 수 있다.
이 냉각 파이프는 압축공기나 물과 같은 액체를 공급해 카메 라를 추가로 냉각할 수 있도록 설계됐으며, 특히 센서와 렌즈등 민감한 부품의 온도를 낮추는 데 사용된다. 발생한 열은 냉각 파이프를 통해 외부로 효율적으로 배출된다. 이를 통해 측정에 필요한 안정적인 온도 조건에 보다 빠르게 도달하고, 높은 이미지 품질을 유지할 수 있다.
이 방식은 두 가지 주요 효과를 제공한다.
첫 번째는 열 안정화 시간 단축이다. 일반 카메라는 열적으로 안정화되기까지 최대 약 60분이 걸릴 수 있지만, 냉각 파이프를 사용하는 경우 약 10분으로 단축될 수 있다. 이에 따라 나노미터 수준과 같은 고정밀 측정에서 사용할 수 있는 결과를 보다 빠르게 얻고 대기 시간을 줄일 수 있다.
두 번째는 렌즈 시스템의 열 드리프트 억제다. 카메라 전자부 품에서 발생하는 열이 렌즈 쪽으로 전달되는 것을 억제함으로써 렌즈 시스템의 열 드리프트를 줄일 수 있다. 이는 광학계를 포함한 전체 카메라 시스템의 측정 정확도 향상에 기여한다. 이를 통해 사용자는 애플리케이션에서 보다 높은 정밀도로, 그리고 더 빠르게 측정을 수행할 수 있다.

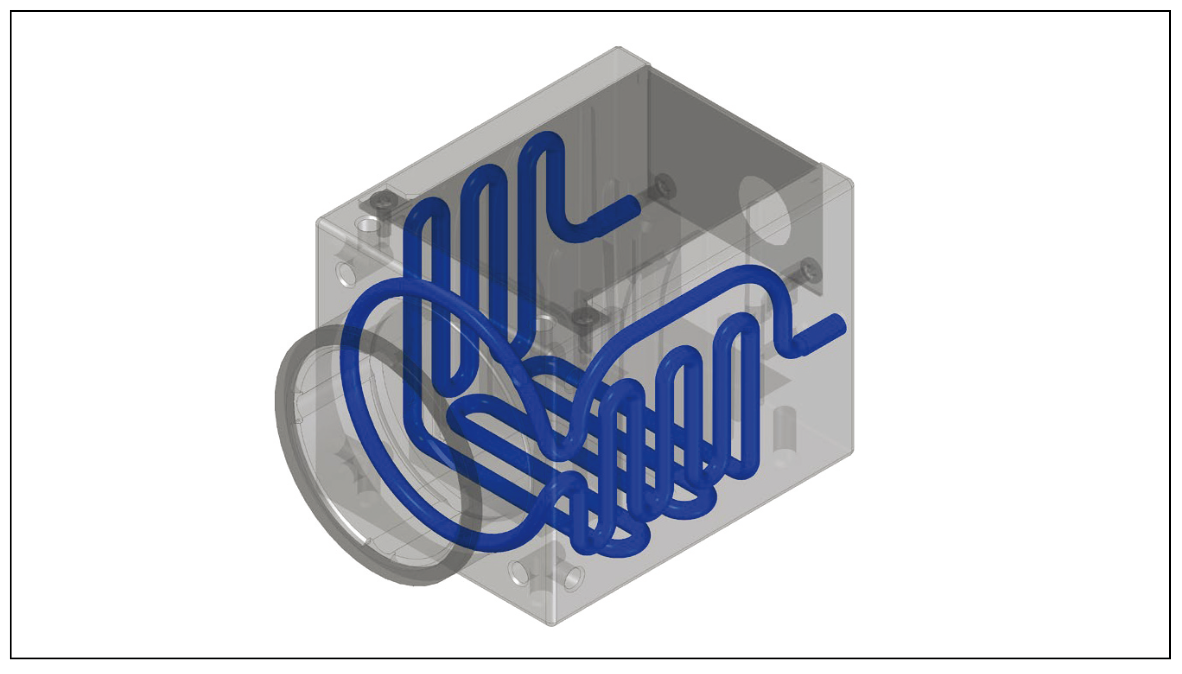

<그림5> 선택적으로 사용할 수 있는 통합 냉각 파이프. 통합 냉각 파이프를 통해 고정밀 이미지 데이터를 확보하고 측정 사이클 시간을 단축할 수 있다.
SWIR 이미지 품질을 위한 열 관리와 픽셀 보정
앞서 살펴본 것처럼 결함 픽셀 발생 가능성이 높은 이미지 센서에서도 카메라 제조업체가 적절한 대응 방식을 적용하면 이미지 품질을 개선할 수 있다.
Baumer는 특허 열 하우징 설계와 카메라 펌웨어 기반의 결함 픽셀 보정 기능을 결합하는 방식을 적용하고 있다. 이를 통해 결함 픽셀의 발생을 최대한 억제하는 동시에, 남아 있는 결함 픽셀도 보정한다. 이러한 접근은 고정밀 SWIR 애플리케이션에서도 보다 안정 적인 이미지 품질을 확보하는 데 활용될 수 있다.
자료제공: Baumer (www.baumer.com)
