3D 레이저 검사 기술과 자동차 파워트레인 검사 적용사례
자동차 파워트레인 제조에서는 미세 수준의 치수 오차와 표면 결함까지 관리해야 하는 고정밀 품질검사가 요구된다. 엔진과 변속기, 연료 부품 등은 밀봉 성능과 조립 정밀도, 내구성, 연소 안정성에 직접적인 영향을 미치기 때문에, 생산 공정 전반에서 정밀한 검사 체계 구축이 중요해지고 있다.
그러나 기존 수동 검사나 2D 비전 기반 검사 방식은 높이 변화와 표면 형상 분석에 한계가 있으며, 검사 일관성과 처리 속도 측면에서도 제약이 존재했다. 최근에는 3D 레이저 프로파일러와 레이저 변위 센서를 활용해 표면 형상과 결함, 움직임 데이터를 실시간으로 수집하고, 생산라인 속도에 맞춘 자동 품질검사를 구현하는 방향으로 기술이 발전하고 있다.
이번 기사에서는 자동차 파워트레인 연료 시스템 생산 공정에 적용된 3D 레이저 프로파일러 기반 품질검사 사례를 통해, 엔진과 변속기, 연료 부품 공정에서의 자동 검사 적용 방향을 살펴본다.
3D 레이저 기반 자동검사 확대
3D 레이저 프로파일러는 레이저 빔을 대상 표면에 투사하고, 삼각측량 방식으로 반사된 프로파일을 측정하는 비접촉 검사 시스템이다. 부품이나 센서가 이동하는 동안 조밀한 포인트 클라우드 데이터를 생성해 객체의 3차원 형상을 분석할 수 있다. 이를 통해 높이 차이와 버(Burr), 표면 결함, 겹침 상태, 가장자리 단차 등 기존 2D 검사 방식으로는 분석이 어려운 항목까지 검사할 수 있다.
레이저 변위 센서는 동일한 원리를 기반으로 거리와 위치, 운동 상태를 초고속으로 측정하는 데 초점을 맞춘다. 특히 스트로크 움직임이나 반복 동작 모니터링과 같은 동적 애플리케이션에서 높은 활용성을 제공한다.
자동차 제조 분야에서는 이러한 센서를 활용해 생산 속도를 유지 하면서도 실시간 품질검사와 데이터 기반 공정 제어를 동시에 구현하는 방향으로 적용 범위가 확대되고 있다.
엔진 공정 검사
주조 부품 연삭 검사: 대형 주조 부품 연삭 공정에서는 표면 상태를 정확히 인식해 연삭 경로를 최적화하는 것이 중요하다. 버(Burr) 나 결함이 제대로 검출되지 않으면 후속 공정 품질과 재작업 비용에 영향을 줄 수 있기 때문이다.
SinceVision의 SRI 시리즈 3D 레이저 프로파일러는 포인트 클라우드 데이터를 기반으로 표면 형상과 결함 상태를 분석해 연삭 경로 계획에 필요한 정보를 제공한다. 이를 통해 보다 정밀한 연삭 공정 제어와 일관된 마감 품질 구현이 가능하다. 해당 시스템은 650nm 적색광 파장을 기반으로 검은색 소재 촬영 성능을 높였으며, 최대 720mm/s 스캔 속도와 약 1.5초 수준의 검출 성능을 지원한다.

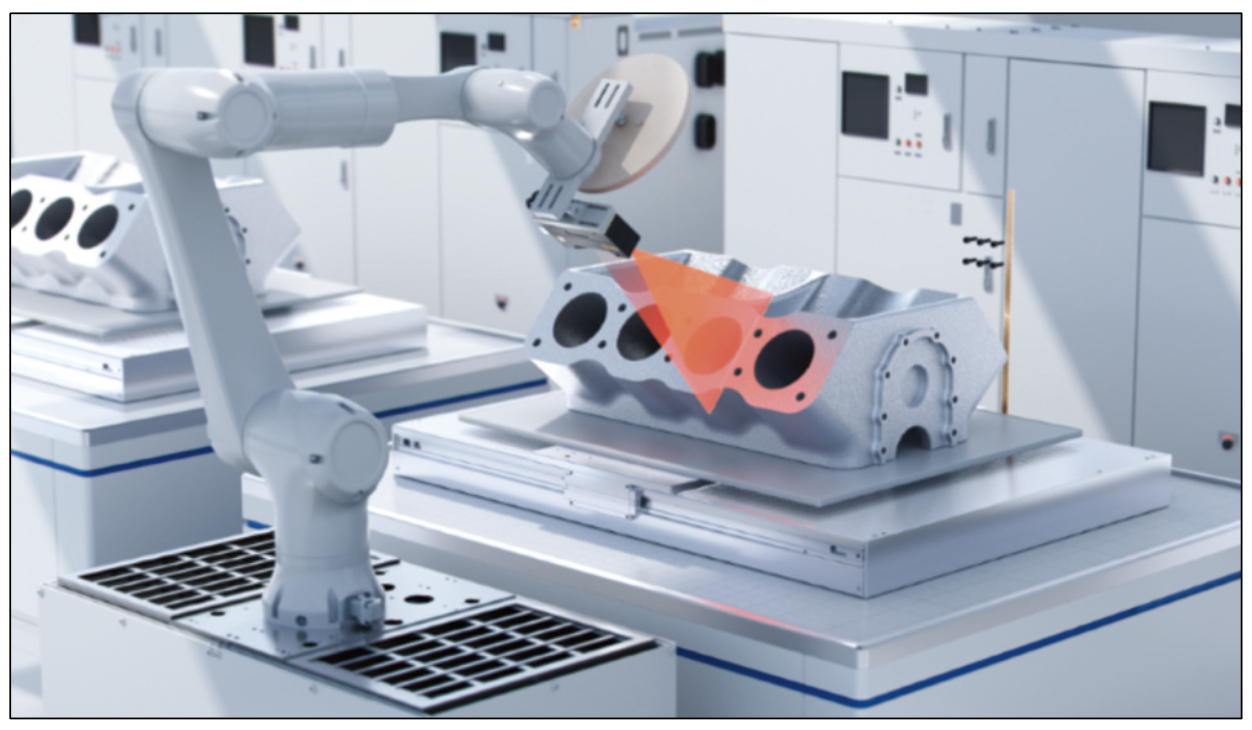

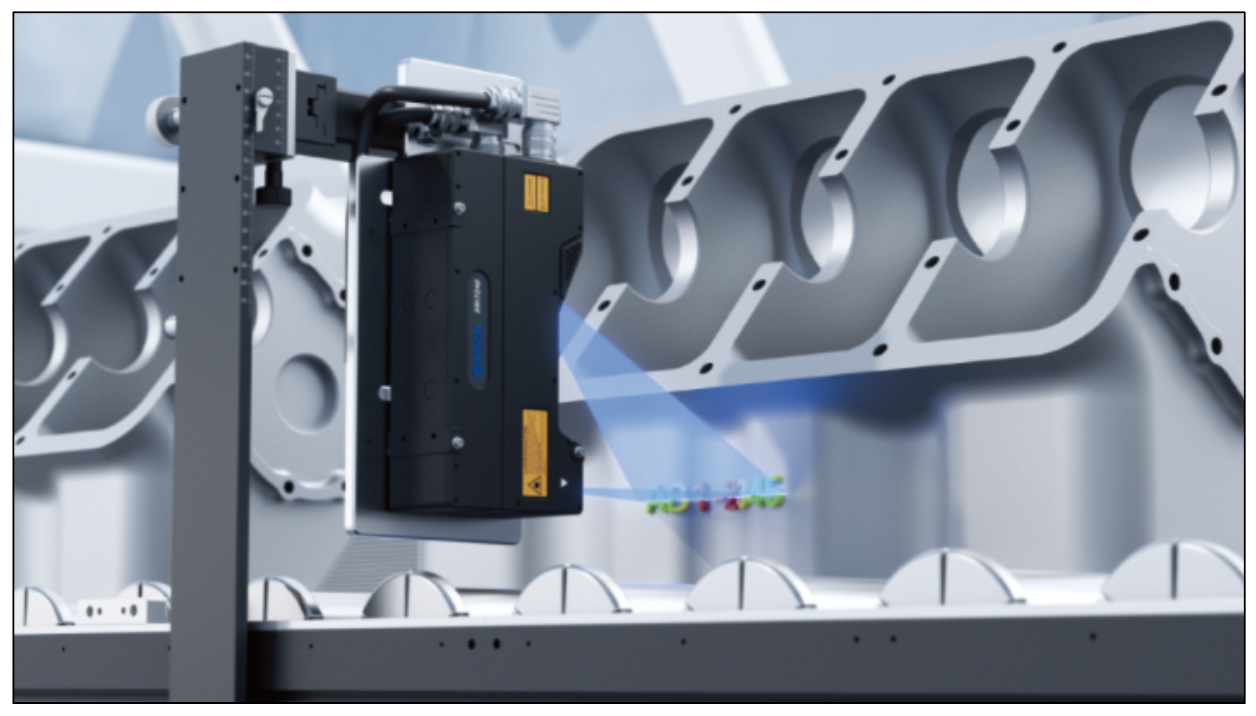

▲ 엔진 블록 표면 스캔 기반 검사는 연삭 경로 최적화와 버·결함 검출에 활용된다.
실린더 OCR 인식: 실린더 표면의 OCR 인식은 생산 이력 관리와 품질 추적성 확보를 위해 중요한 공정 중 하나다. 그러나 곡면이나 반사율이 높은 표면에서는 기존 비전 방식만으로 안정적인 문자 인식이 어려운 경우가 많다.
SRI 시리즈 센서는 로봇 암 기반 수평 스캔 구조를 통해 불규칙한 형상의 실린더 표면에서도 안정 적인 이미지를 확보할 수 있도록 구성됐다. 또한 최적화된 알고리 즘을 통해 원통 표면에서 발생하는 반사 간섭을 줄이고 OCR 인식용 이미지를 안정적으로 생성할 수 있도록 했다.
▲ 실린더 표면 스캔 기반 OCR 검사는 생산 이력 추적과 품질관리 자동화에 활용된다.
변속기 공정 검사
기어 표면 결함 검사: 기어 품질은 변속기 성능과 소음, 내구성에 직접적인 영향을 미친다. 따라서 생산 공정에서는 기어 표면 결함과 치형 이상 여부를 빠르게 검출하는 것이 중요하다. 3D 레이저 프로파일러는 회전 중인 기어를 실시간으로 스캔해 표면 결함과 불량 치형을 온라인 상태에서 검출할 수 있도록 구성됐다.
이를 통해 조립 이후가 아닌 생산 단계에서 결함을 사전에 선별할 수있다. 시스템은 약 0.15×0.15mm 수준의 미세 결함까지 검출 가능하며, 기존 2D 검사 방식의 한계를 보완할 수 있도록 했다.

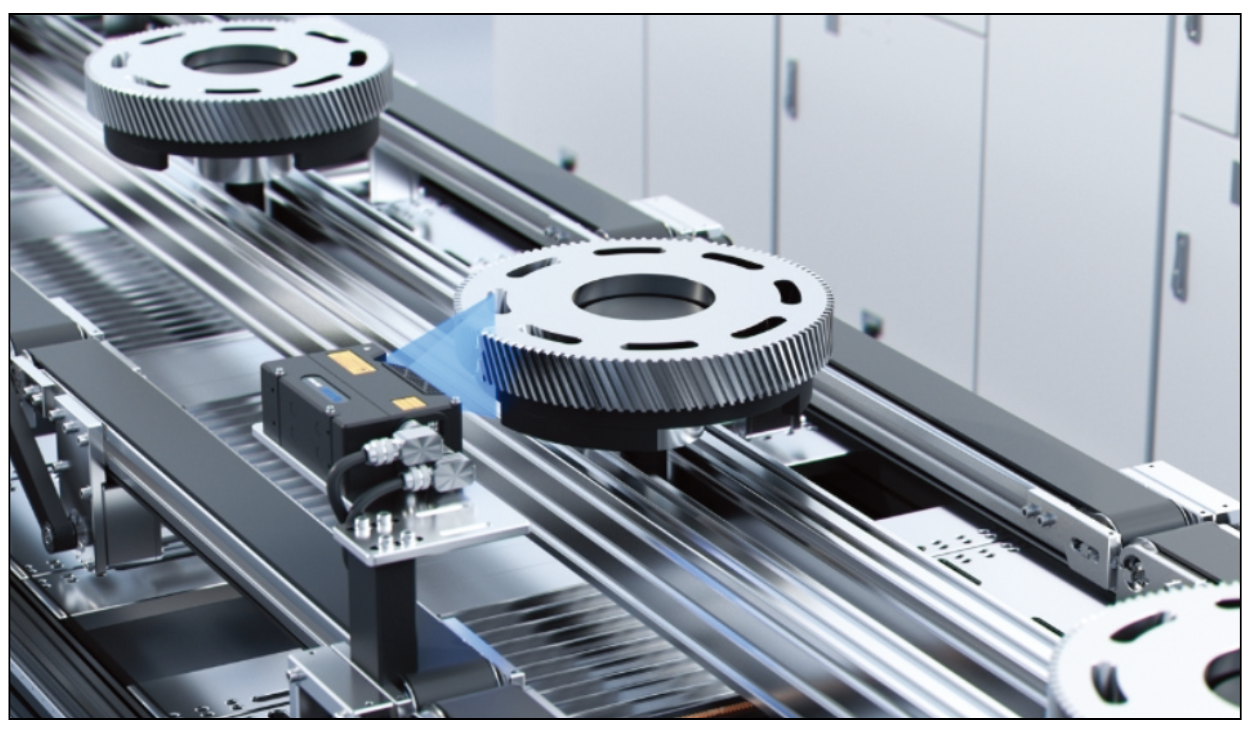

▲ 기어 표면 검사는 회전 중인 부품의 치형 이상과 미세 결함을 실시간으로 분석할 수 있다.
클러치 디스크 겹침 검사: 클러치 디스크 생산 공정에서는 높이 편차와 리벳 상태, 겹침 여부 등을 안정적으로 검사해야 한다. 높이 변화가 제대로 제어되지 않을 경우 조립 불량과 품질 저하로 이어질 수 있기 때문이다. SRI 시리즈 3D 레이저 프로파일러는 수평 설치 구조를 기반으로 단일 스캔만으로 전체 형상을 분석할 수 있도록 구성됐다.
특히 Z축 기반 포인트 클라우드 데이터를 활용해 실제 형상을 보다 정확히 측정함으로써 겹침 상태와 표면 이상 여부를 정밀하게 분석할 수 있다. 시스템은 최대 720mm/s 스캔 속도를 지원하며, 초당 검사 결과 출력이 가능해 고속 인라인 검사 환경에도 대응할 수 있다.

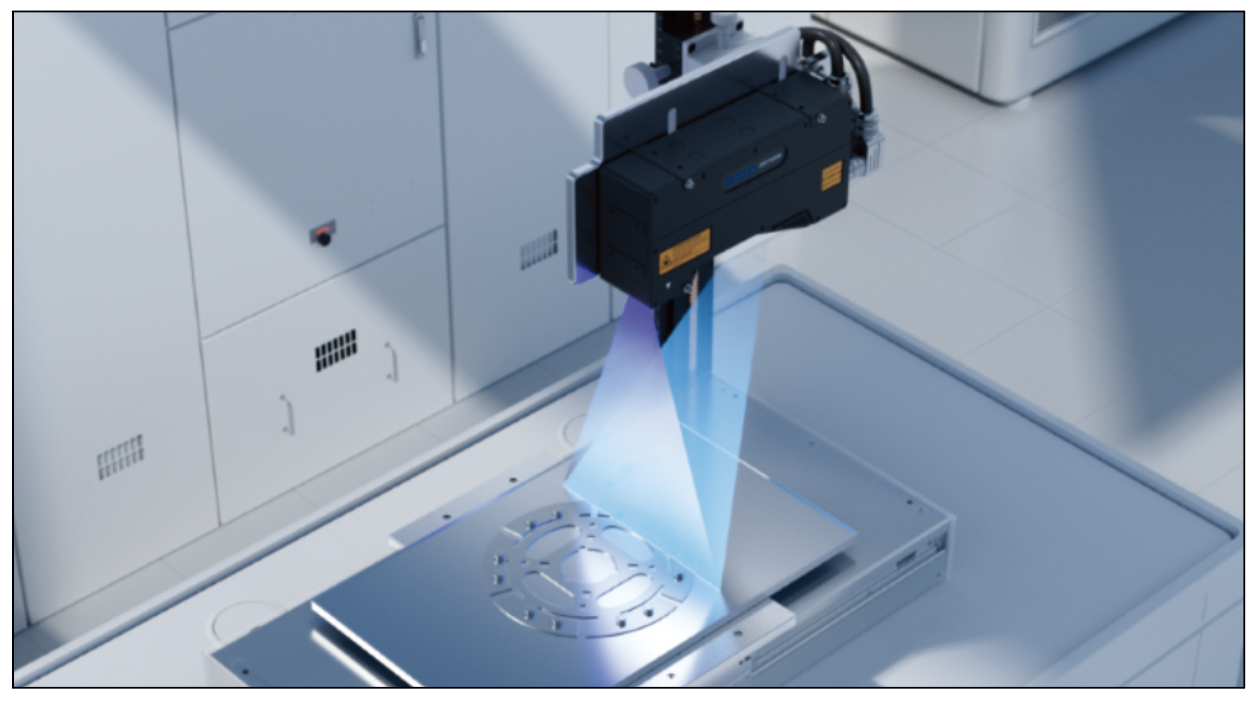

▲ 포인트 클라우드 기반 검사는 클러치 디스크의 높이 편차와 겹침 상태를 정밀하게 분석할 수 있다.
연료 부품 검사
오일 필터 고무 링 높이 검사: 오일 필터의 밀봉 성능은 고무 링 높이 정밀도에 직접적인 영향을 받는다. 높이 편차가 발생할 경우 오일 누유와 엔진 윤활 문제로 이어질 수 있다. 상부 장착 방식의 SRI 시리즈 3D 레이저 프로파일러는 수평 스캔 기반으로 접착 형상을 전체적으로 분석할 수 있도록 구성됐다. 이를 통해 고무링 높이와 결함 상태를 안정적으로 검사할 수 있다. 시스템은 약 0.02mm 수준의 반복 정밀도를 지원하며, 약 0.2×0.2mm 크기의 결함까지 검출 가능하다.

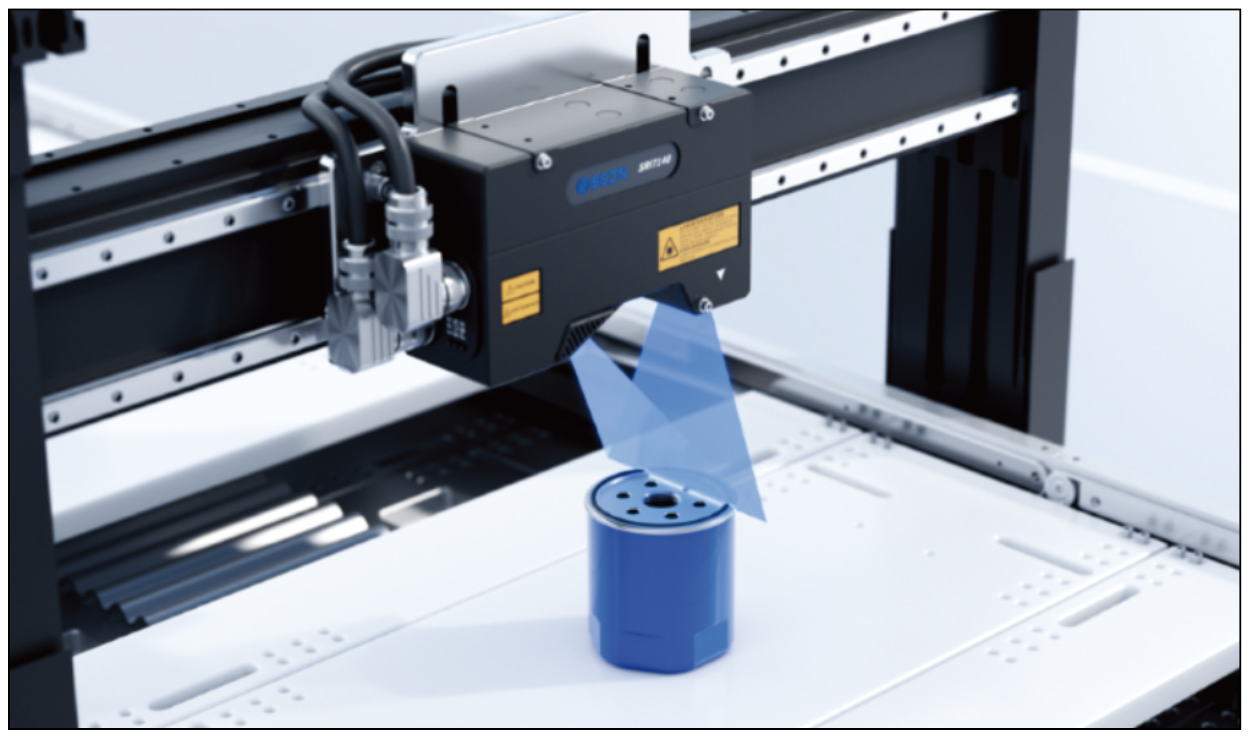

▲ 오일 필터 형상 검사는 고무 링의 높이 편차와 밀봉 상태를 실시간으로 검사할 수 있다.
디젤 필터 엔드 캡 단차 검사: 디젤 필터 엔드 캡의 가장자리 높이 편차 역시 밀봉 성능에 영향을 주는 요소다. 높이가 균일하지 않을 경우 필터 성능 저하와 기능 신뢰성 문제로 이어질 수 있다. 상단 장착형 3D 레이저 프로파일러는 제품 장착 이후 실시간으로 윤곽 데이터를 획득하며, 2.5D 모드 기반으로 약 0.015mm 수준의 반복 정밀도를 지원한다. 또한 내장 알고리즘 도구를 통해 별도 프로그램 개발없이 검사 설정이 가능하며, TCP 기반 실시간 결과 출력도 지원해 시스템 통합 부담을 줄일 수 있도록 했다.

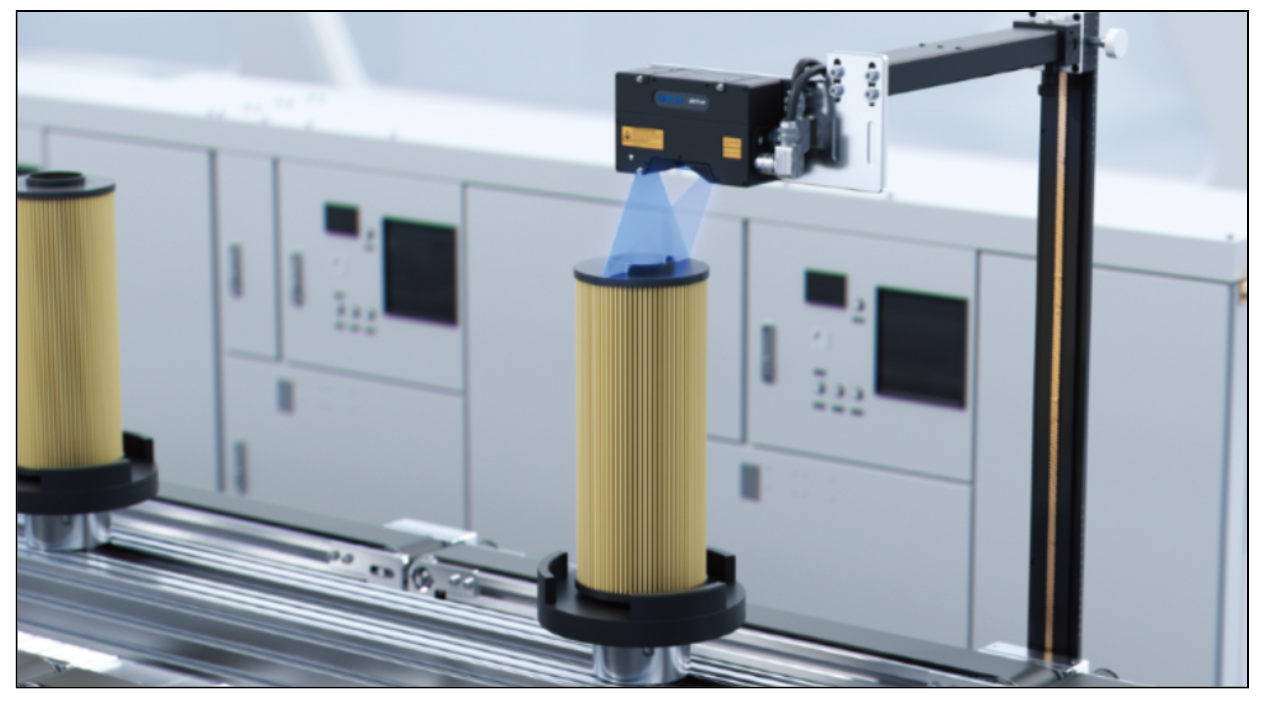

▲ 디젤 필터 엔드 캡 검사는 높이 편차와 밀봉 형상을 실시간으로 측정해 필터 신뢰성 확보에 활용된다.
밸브 스트로크 실시간 모니터링
엔진 밸브 스트로크는 연소 안정성과 엔진 성능에 직접적인 영향을 미친다. 흡·배기 밸브 움직임에 이상이 발생할 경우 출력 저하나 엔진 손상으로 이어질 수 있기 때문에, 고속 스트로크 모니터 링이 중요하다.
SG 시리즈 레이저 변위 센서는 수평 설치 기반으로 전체 스트로크 범위를 측정할 수 있도록 구성됐다. 최대 590kHz 수준의 고속 데이터 획득을 지원하며, 아날로그와 TCP/IP, RS232, 디지털 신호 통신 등을 지원해 생산라인 제어 시스템과의 연동성을 높였다. 이를 통해 고속 모션 데이터 수집과 공정 상태 모니터링을 동시에 수행할 수 있도록 했다.

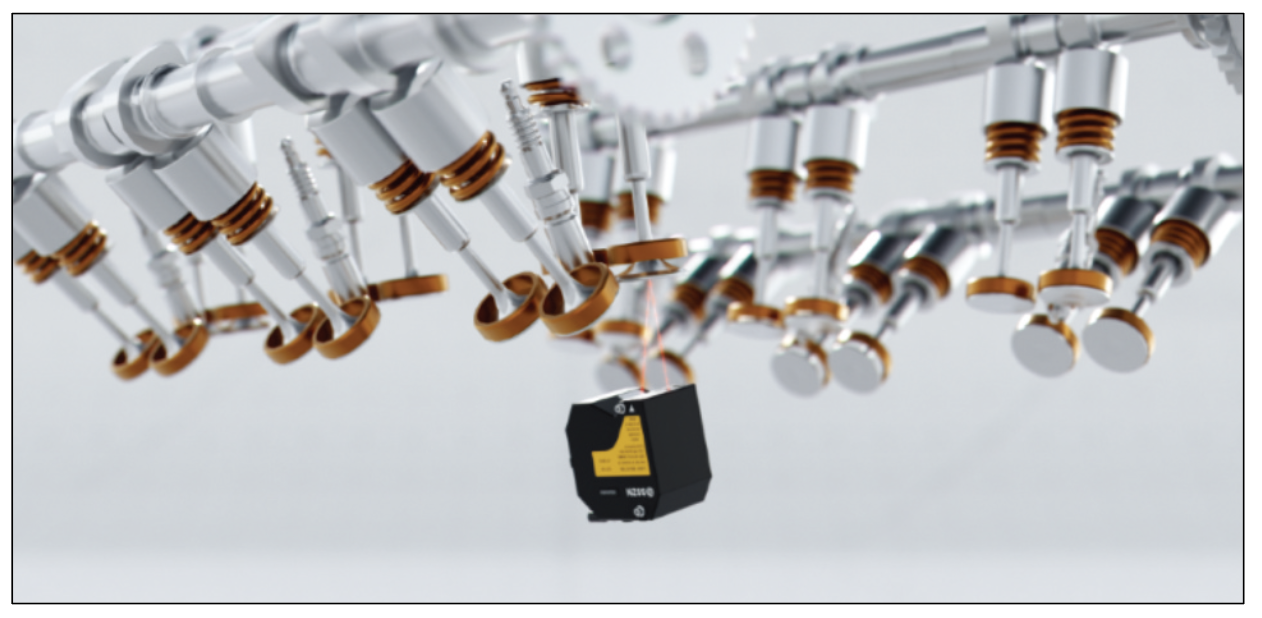

▲ 레이저 변위 기반 스트로크 모니터링은 엔진 밸브의 움직임과 위치 변화를 실시간으로 측정할 수 있다.
정밀도와 생산성을 동시에 요구하는 파워트레인 검사
자동차 파워트레인 제조에서는 생산 속도를 유지하면서도 미세 결함과 형상 편차까지 정밀하게 관리해야 하는 요구가 커지고 있다. 3D 레이저 프로파일러는 표면 형상과 높이 차이, OCR, 결함 상태 등을 실시간으로 분석할 수 있으며, 레이저 변위 센서는 고속 움직임 데이터 수집까지 지원해 공정 모니터링 범위를 확대하고 있다.
특히 포인트 클라우드 기반 3D 검사와 실시간 데이터 통합 기술은 추적성과 품질 일관성을 높이는 방향으로 발전하고 있으며, 향후 자동차 생산라인의 자동 품질검사 체계에서 활용 범위가 더욱 확대될 것으로 전망된다.
