미세 홀 깊이 측정의 한계를 극복하는 ‘공초점 변위 센서’의 해법
미세 홀 깊이 측정은 부품이 점점 소형화되고 공차가 더욱 엄격해지는 현대 제조 환경에서 지속적인 과제로 지적되고 있다. 전자, 정밀 기계, 첨단 제조 산업에서는 단 몇 마이크론의 깊이 편차만으로도 조립 불량, 전기적 결함, 생산 수율 저하로 이어질 수 있다. 그러나 기존의 접촉식 측정 도구는 이러한 조건에서 한계를 드러낸다.
이에 따라 안정적이고 반복 가능하며 마이크론급 정확도를 확보할 수 있는 공초점 변위 센서를 활용한 비접촉 깊이 측정 방식이 제조 현장에서 선호되는 솔루션으로 자리잡고 있다. 이 기사는 미세 홀 깊이 측정이 어려운 이유와 공초점 기술의 작동 원리, 그리고 SinceVision의 SCI04025 공초점 변위 센서가 산업 현장에서 어떻게 실질적이고 확장 가능한 해결책을 제공하는지에 대해 설명한다.
미세 홀 깊이 측정이 어려운 이유
막힌 구조의 블라인드 홀은 단순한 치수 검사 이상의 난제를 안고 있다. 예를 들어 전자 제조분야에서는 홀이 좁고 깊으며, 반사율이 높은 표면이나 섬세한 소재위에 형성되는 경우가 많다. 홀 바닥에 대한 접근성이 제한적이며, 탐침이 조금만 정렬에서 벗어나도 측정값이 왜곡될 수 있다.
기계식 깊이 게이지(Mechanical Depth Gauge)는 이러한 문제를 더욱 악화시킨다. 물리적 접촉에 의존하기 때문에 프로브가 마모될수록 정확도는 저하된다. 또한 접촉 압력은 소형 부품을 손상 시키거나 연질 소재를 변형시켜 공정 변동성을 유발할 수 있다. 이 같은 한계로 인해 기존 접촉식 도구는 대량 생산 또는 자동화 환경에서 요구되는 마이크론 수준의 홀 검사에는 적합하지 않다.

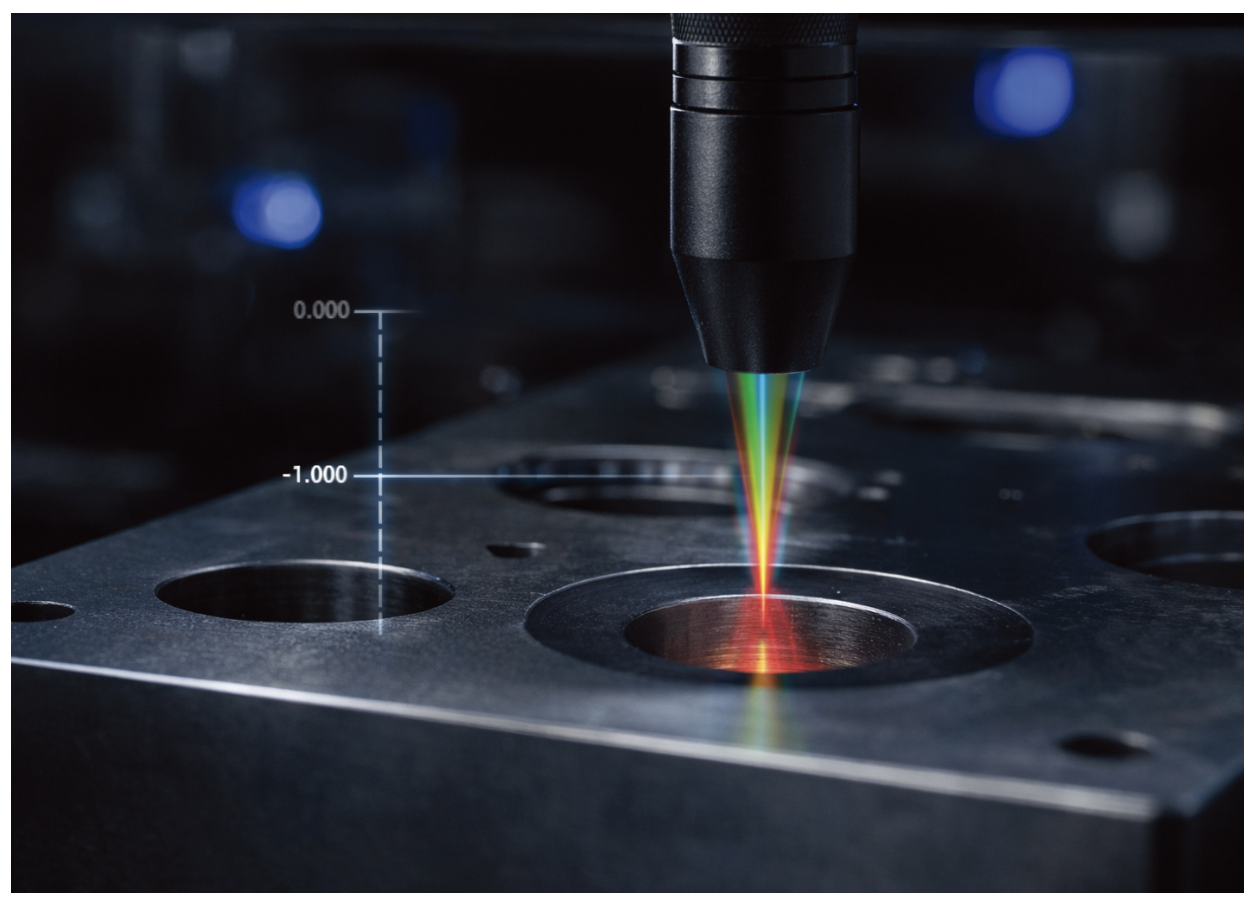

▲ 공초점 변위 센서를 활용한 미세 홀 깊이 측정 원리. 상부 표면과 홀 바닥의 높이 차이를 광학적으로 계산해 마이크론 단위 깊이를 산출한다.
기계식 깊이 게이지 vs 공초점 센서
접촉식 측정의 한계: 일부 작업 현장에서는 여전히 기계식 깊이 게이지가 사용되고 있지만, 이는 현대 생산 라인의 요구 조건과 점점 맞지 않는 추세다. 반복 접촉은 프로브 마모를 초래하며, 진동, 작업자 숙련도, 교정 상태에 따라 측정 일관성이 흔들린다. 자동화 라인에서는 이러한 오차가 누적되며 곧바로 수율 저하로 이어질 수 있다.
공초점 변위 센서의 작동 원리: 공초점 변위 센서는 기계적 접촉이 아닌 광학적 원리를 통해 거리를 측정한다. 특정 초점 위치에서 반사되는 빛을 감지함으로써, 부품의 표면과 홀 바닥을 모두 비접촉 방식으로 식별할 수 있다.
이 원리는 높은 반복 정밀도와 마이 크론급 해상도를 구현하는 비접촉 깊이 측정을 가능하게 한다. 제조업체 입장에서 가장 중요한 장점은 안정성이다. 물리적 프로브가 없기 때문에 사용 시간이 경과해도 측정 정확도가 저하되지 않으며, 연속적인 산업 환경에서도 안정적으로 운용할 수 있다.
SCI 시리즈 공초점 변위 센서

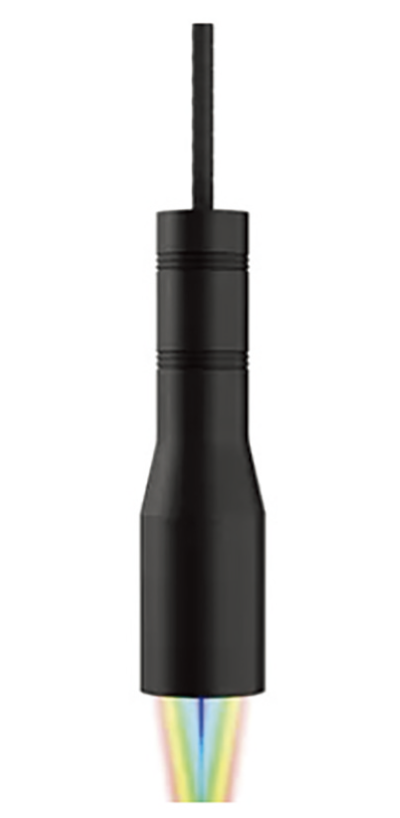

미세 홀 깊이 측정을 위한 설계: SinceVision 의 SCI04025 공초점 변위 센서는 소형 부품의 미세 홀을 정밀하게 측정하도록 개발된 제품이다. 기계식 방식의 근본적인 약점을 극복하기 위해 광학 기반의 정확도와 산업용 내구성을 결합했다.

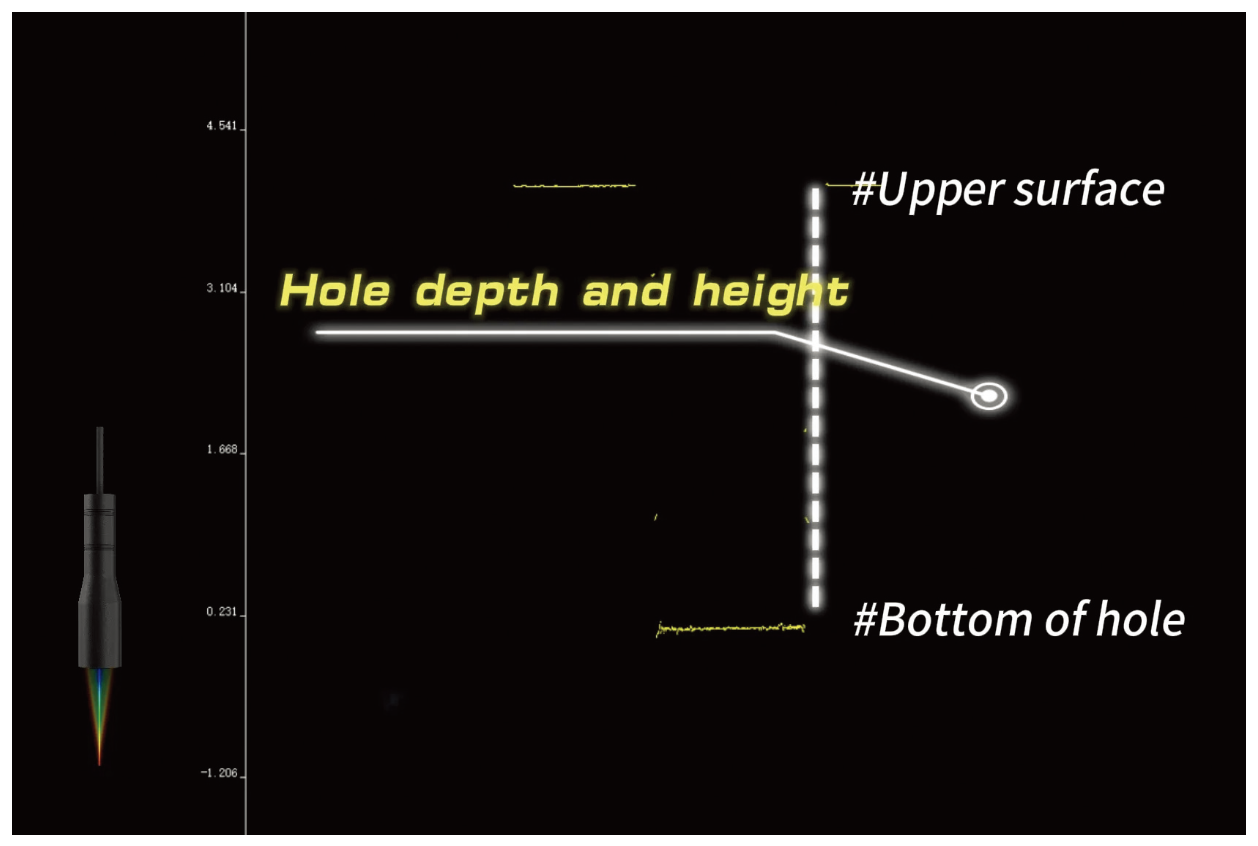

이 센서는 두 개의 핵심 지점을 측정해 홀 깊이를 산출한다. 하나는 상부 표면 기준점이며, 다른 하나는 홀의 바닥이다. 두 지점 간 높이 차이를 계산함으로 써, 복잡한 형상의 홀에서도 신뢰성 높은 깊이 값을 제공한다.
주요 측정 성능: SCI04025는 제조 환경에서 ▲상부 표면과 홀 바닥을 기준으로 한 정밀한 높이 계산 ▲드릴링 품질 문제를 감지할수 있는 정확한 깊이 프로파일 생성 ▲센서 마모 없이 대량 드릴링 검사에서도 안정적인 성능 유지 등의 기능을 제공한다. 이러한 특성은 일관성과 처리량이 중요한 자동화 블라인드 홀 측정 환경에 적합한 솔루션임을 보여준다.
비접촉 측정이 제조 수율을 향상시키는 이유
고수율 제조는 일관된 검사 결과에 달려 있다. 측정 드리프트, 공구 마모, 부품 손상은 모두 스크랩과 재작업의 원인이 된다. SCI 시리즈는 물리적 접촉을 제거함으로써 측정 단계에서 발생하는 이러한 리스크를 줄인다.
대량의 드릴링 부품을 처리하는 생산 라인에서는 마모가 없는 산업용 센서가 명확한 이점을 제공한다. 시간이 지나도 측정 정확도가 일정하게 유지되므로 공정 제어를 보다 엄격하게 수행할 수 있고, 잦은 재교정의 필요성도 감소한다. 품질 관리 부서 입장에서는 검사 관련 다운타임을 줄이고 보다 예측 가능한 생산성을 확보할 수 있다.
마이크론급 홀 검사가 요구되는 적용 분야
전자 및 정밀 부품 분야: 전자 제조에서 미세 홀 깊이는 전기 전도성, 커넥터 신뢰성, 조립 정밀도에 직접적인 영향을 미친다. 공초점 센서는 생산 속도를 저하시키거나 부품을 손상시키지 않으면서 인라인으로 깊이를 검증할 수 있도록 지원한다.
정밀 R&D 측정: 연구개발 환경에서는 유연성과 정확성이 동시에 요구된다. 엔지니어는 드릴링 공정, 소재 특성, 설계 타당성을 검증하기 위해 신뢰할 수 있는 데이터를 필요로 한다. SCI 시리즈는 별도의 맞춤형 툴링 없이도 고해상도 깊이 데이터를 제공해 정밀 R&D 측정을 지원한다.
자동화 라인에서의 미세 홀 계측 적용 방식
공초점 변위 센서를 최대한 활용하기 위해서는 안정적인 표면 기준을 설정하고 센서 정렬을 일관되게 유지하는 것이 중요하다. 모션 시스템과 센서를 통합하면 배치 간 반복 측정 정밀도를 확보할수 있으며, 깊이 프로파일 데이터를 활용해 드릴링 공정의 추세를 모니터링하고 초기 편차를 조기에 감지할 수 있다. 이러한 접근은 단순 검사 단계를 넘어 공정 최적화로 확장되는 기반을 마련한다.
정밀 광학 계측으로 전환되는 미세 홀 검사 기술
마이크론 단위의 깊이 정밀도가 요구되는 제조 환경에서는 기존 접촉식 계측 방식만으로는 한계가 분명해지고 있다. 부품의 소형 화와 공정 고속화가 동시에 진행되는 상황에서, 측정 안정성과 반복 정밀도는 단순 검사 기능을 넘어 공정 품질을 좌우하는 핵심 요소로 자리잡고 있다.
공초점 변위 센서는 이러한 변화 속에서 비접촉 기반의 정밀 계측 대안으로 주목받고 있다. 표면과 홀 바닥을 광학적으로 검출해 깊이를 산출하는 방식은 마모나 접촉 압력에 따른 변동을 배제하며, 자동화 라인에서도 일관된 측정 성능을 유지할 수 있다.
결과적으로 미세 홀 깊이 측정은 단순한 치수 확인을 넘어, 공정 안정성과 수율 향상을 지원하는 정밀 광학 계측 영역으로 확장되고 있다. 제조 현장에서 요구되는 마이크론급 품질 관리를 구현하기 위해서는 측정 방식의 전환이 점차 불가피한 선택이 되고 있다.
자료제공: Sincevision(www.sincevision.com)
