‘산업용 이미지 처리’란 무엇인가: 기술 개요부터 최신 트렌드까지
‘산업용 이미지 처리(Industrial Image Processing)’는 산업 현장에서 카메라, 광학 장치, 조명, 비전 컴퓨터, 소프트웨어를 활용해 시각 데이터를 자동으로 분석하는 기술이다.
목적은 제품 품질을 안정적으로 보증하고 공정을 효율적으로 제어하는데 있으며, 실제 생산 환경에서도 견고하고 빠르게 동작하도록 설계된다. 조명, 카메라, 렌즈, 처리 장치, 소프트웨어가 하나의 통합 시스템으로 작동하여 시각 정보를 캡처하고 분석하며 자동화 장비와 직접 연동된다.

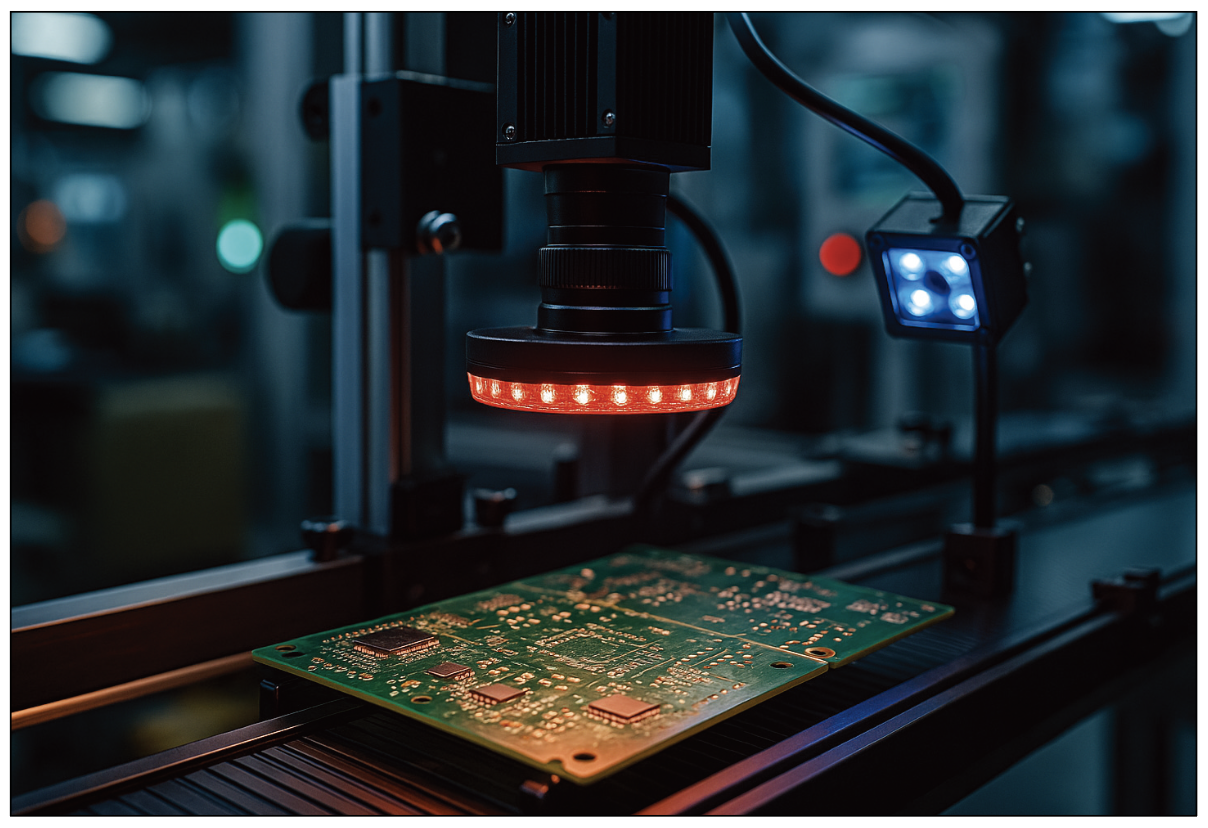

주요 응용 분야 품질 관리 및 결함 감지: 이미지 처리는 제품이 사양에 맞게 제조되었는지 자동으로 판정한다. 표면 결함, 색상 편차, 형상 이상, 크기 차이 등을 감지하며 고속 라인에서도 반복성과 안정성을 유지한다. 물류 분야에서는 팔레트를 단일 이미지로 촬영해 여러 바코드를 한 번에 판독할 수 있고, 전자 산업에서는 PCB 납땜 불량을 미세 단위로 검출하여 불량률을 낮출 수 있다.
위치 및 방향 제어: 고속 생산에서는 정확한 제품 배치가 필수적이다. 비전 시스템은 제품의 위치와 방향을 인식해 로봇과 조립 장비가 올바른 경로로 움직이도록 안내한다. 예를 들어 포장 공정에서는 제품의 방향을 검사하여 라벨이 정확하게 부착되도록하거나 캡이 올바르게 체결되도록 조정한다.
식별 및 추적(Track & Trace): 바코드, 데이터 매트릭스, OCR 등의 시각 정보를 해독하여 제품의 이력과 이동 경로를 추적한다. 의약품 분야에서는 일련번호와 배치 번호를 정확하게 판독하는 기능이 필수적이며, 손상되거나 저조도 조건에서도 안정적인 판독 성능을 제공한다.
존재 여부·완전성·정렬 검사: 비전 시스템은 조립품이 완전한지, 구성 요소가 누락되지 않았는지, 분류 기준이 올바른지 자동으로 판단한다. 병뚜껑 체결 확인, 나사 체결 여부 검사, 식품 포장 구성품 확인 등이 대표적이다. 또한 크기·색상·형태별 분류도 자동화할 수 있어 복잡한 공정을 효율적으로 운영할 수 있다.
산업용 이미지 처리의 기술 구성 요소
산업용 카메라: 산업용 카메라는 해상도, 프레임 속도, 센서 타입(매트릭스, 라인스캔, SWIR, 3D, X-ray), 인터페이스(USB3, 5GigE, Camera Link) 등 다양한 요구에 맞춰 구성된다. 최근에는 자체적으로 처리 기능을 수행하는 스마트 카메라가 부각되고 있다.
최신 고속 카메라는 초당 1000프레임 이상의 영상 촬영이 가능해 고속 생산 라인에서도 세밀한 검사가 가능하다. 스마트 카메라는 카메라, 프로세서, 소프트웨어가 하나로 통합된 형태로 외부 PC 없이도 이미지 촬영과 분석을 수행한다. 소형 장치와 빠른 응답성이 필요한 분산형 생산 환경에서 특히 활용도가 높다.
조명 및 광학: 조명은 이미지 품질을 결정하는 핵심 요소다. 암시야, 백라이트, 동축 조명, 멀티파장 LED 등 다양한 조명 방식은 검사 대상의 특성에 맞추어 구성된다. 편광 필터는 반사를 억제해 대비를 개선하며, 고품질 렌즈는 왜곡 없는 선명한 영상을 제공한다.
이미지 처리 소프트웨어: 소프트웨어는 전통적인 알고리즘(에지 감지, 패턴 매칭, 형태학, 블롭 분석 등)과 딥러닝 기반 AI 알고리 즘을 모두 포함한다. AI 기반 분석은 규칙 기반 알고리즘으로 처리하기 어려운 불규칙한 패턴이나 자연물 검사에 매우 효과적이다. HALCON, OpenCV와 같은 라이브러리는 다양한 기능을 제공해 복잡한 검사 작업을 유연하게 지원한다.
임베디드 비전 및 엣지 컴퓨팅: 데이터를 중앙 서버가 아닌 카메라 또는 현장 장치에서 직접 처리하는 방식이 증가하고 있다. 이는 지연을 줄이고 네트워크 안정성을 높이며, 공간 제약이 있는 생산 환경에서 효율적인 구성 방식을 제공한다. 모바일 로봇, 자율 운송 시스템, 고속 생산 셀에서 특히 많이 활용된다.

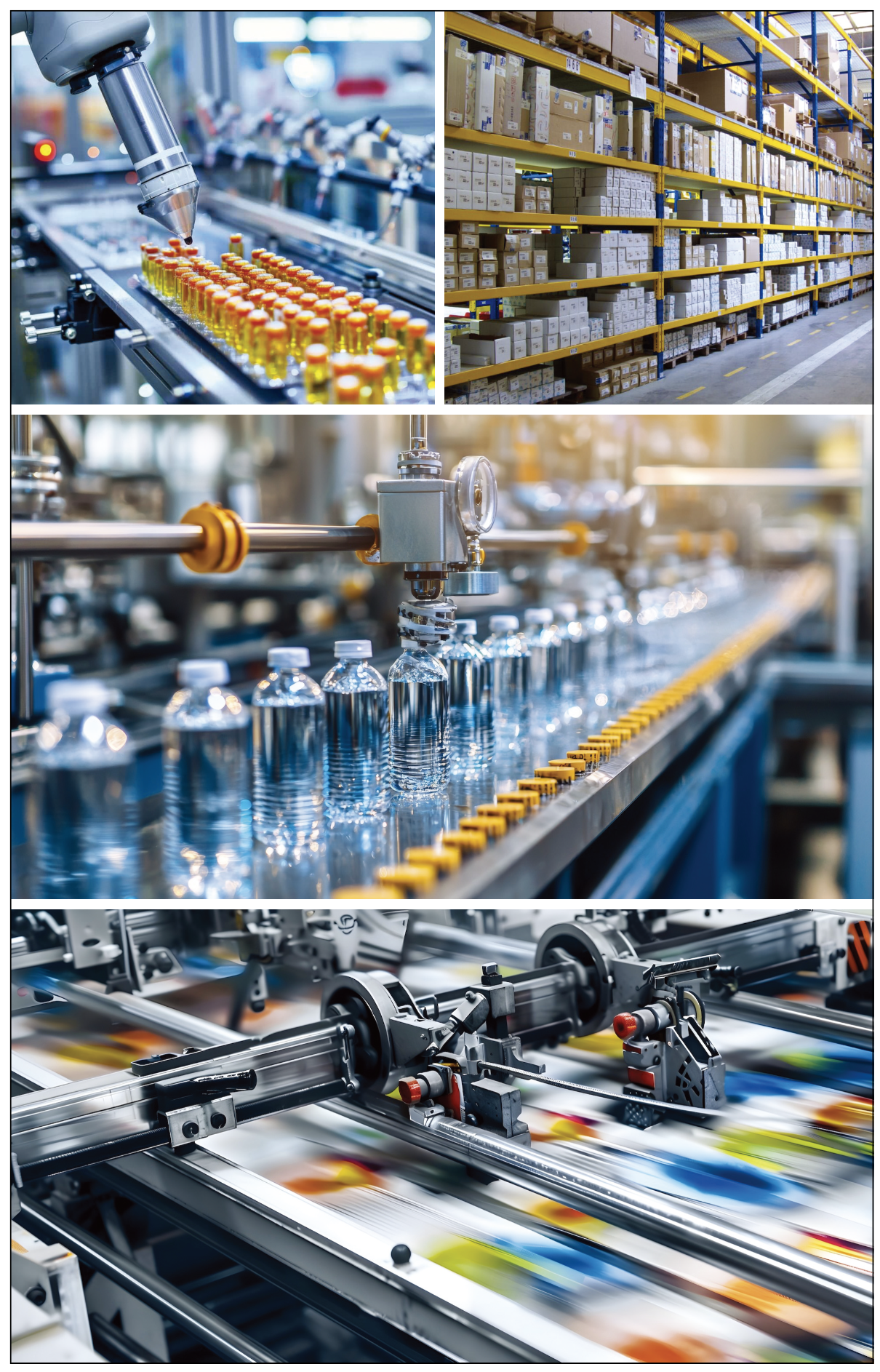

▲ 식품 생산, 포장 공정, 물류 센터, 고속 인쇄 라인 등 다양한 산업 현장에서 이미지 처리 기술이 결함 감지, 정렬 검사, 추적·식별, 생산 최적화를 지원하며 자동화 수준을 높이고 있다.

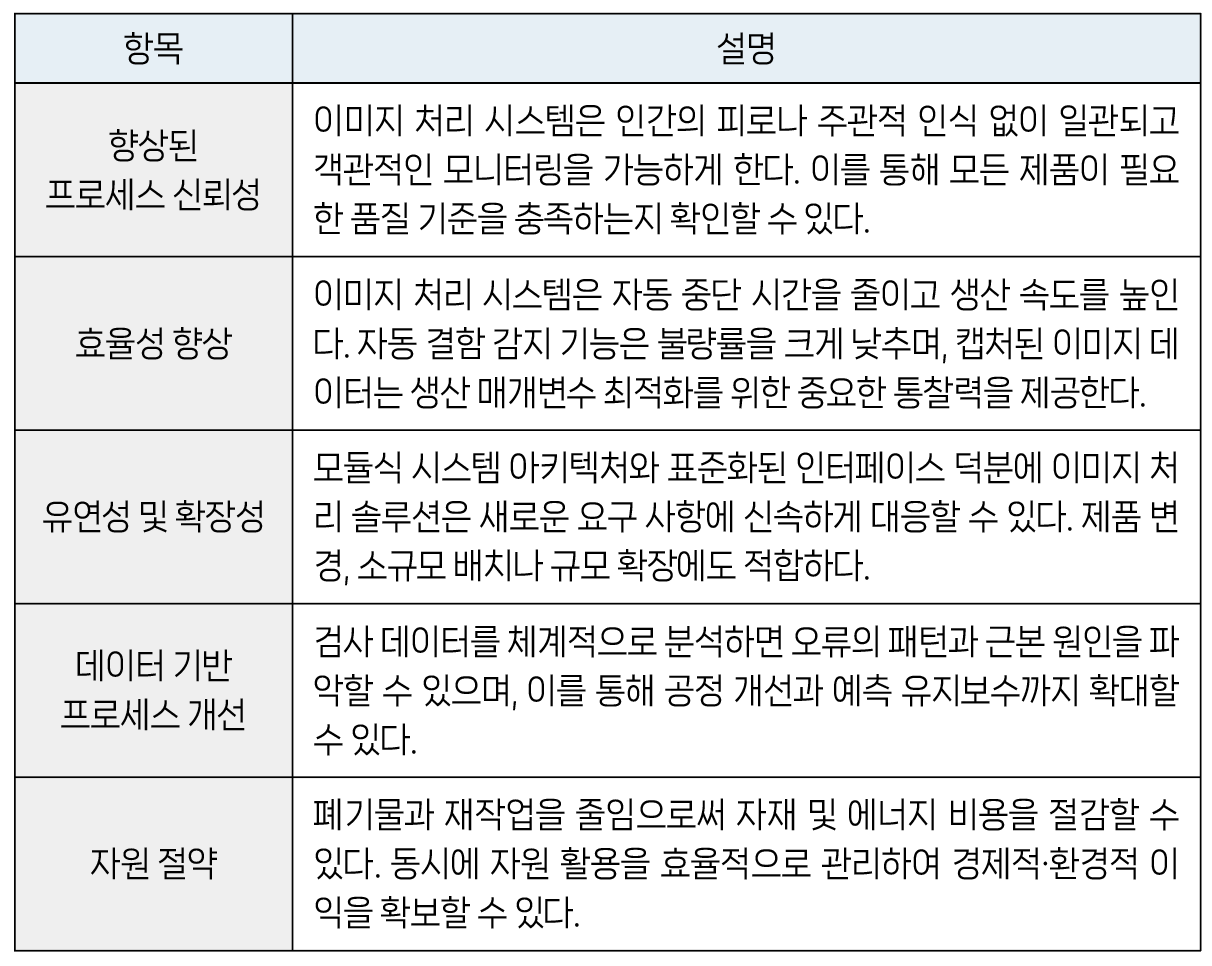

산업용 이미지 처리의 장점
과제와 한계
산업용 이미지 처리에는 해결해야 할 기술적 난제가 여전히 존재한다. 특히 반사성 소재, 투명체, 복잡한 표면 질감과 같이 광학적으로 까다로운 대상은 안정적인 영상 확보를 어렵게 만든다. 고속 생산 환경에서는 초점 유지, 광량 안정화, 적절한 조명 각도 확보등 복합적인 조건이 동시에 충족되어야 하므로 높은 기술적 노하우가 요구된다.
또한 시스템을 구성하는 렌즈, 조명, 센서, 소프트웨어를 상황에 맞게 조합하는 과정은 상당한 전문성이 필요하며, 알고리즘 개발과 튜닝에도 많은 경험이 요구된다. 이러한 이유로 초기 도입 비용이 발생할 수 있으며, 운영 중에도 지속적인 최적화와 유지 관리가 필요하다.
산업용 이미지 처리의 최신 동향
AI와 딥러닝의 확산: 딥러닝 모델은 규칙 기반 알고리즘의 한계를 보완하며 복잡하고 변동성이 큰 검사 대상에서도 높은 정확도를 확보한다. 새로운 데이터를 통해 지속적으로 재학습할 수 있어 유연성과 적응성이 뛰어나다.
스마트 AI 카메라의 대중화: AI 기능을 내장한 카메라 제품군이 확대되면서 비전 전문 인력이 제한된 환경에서도 손쉽게 영상 기반 검사를 구축할 수 있게 되었다. 사전 학습된 모델과 직관적인 UI 로 진입 장벽이 크게 낮아지고 있다.
통합 솔루션 중심의 시장 변화: 기업들은 더 이상 개별 부품만을 구매하지 않고 조명·광학·카메라·소프트웨어가 완전히 통합된 시스템 솔루션을 요구한다. 이는 구현 성공률을 높이고 시운전 시간을 단축하며 유지보수를 단순화하는 효과를 제공한다.
산업 이미지 처리가 중요한 이유
산업용 이미지 처리는 제조업의 경쟁력을 결정짓는 핵심 인프라로 자리 잡고 있다. 정밀한 품질 보증, 생산 이력 관리, 공정 최적화 등 제조의 핵심 기능을 자동화해 생산 편차를 줄이고 불량률을 낮출수 있다.
센서, 광학, AI 알고리즘의 발전으로 이미지 처리 시스템은 과거보다 훨씬 유연하고 경제적인 솔루션으로 진화했으며, 숙련 인력 부족이 심화되는 산업 환경에서는 자동화 기반 품질 관리의 전략적 중요성이 더욱 커지고 있다. 결국 이미지 처리는 제조 기업이 지속 가능하고 고도화된 생산 체계를 구축하는데 필수적인 기술로 평가된다.
자료제공: IMAGO(www.imago-technologies.com)
