수중 탐사 현장에서 주목받는 ROV 카메라 선택시 고려 사항
ROV(Remotely Operated Vehicle, 원격 조작 수중 로봇)에 탑재되는 카메라는 단순한 장치가 아니라, 탐색과 점검, 데이터 수집을 가능하게 하는 핵심 센서다. 해저 감시, 파이프라인 검사, 국방및 산업 현장 등 다양한 임무에서 카메라의 성능은 작업 효율과 안전성에 직접적인 영향을 미친다.
특히 오토포커스 줌 카메라는 초점 거리 조절과 자동 초점을 결합해 가변적인 작업 거리와 복잡한 수중 환경에서 안정적이고 고품 질의 영상을 제공할 수 있어 주목받고 있다. 하지만 ROV에 최적 화된 블록 카메라를 선정하려면 단순히 줌 기능만이 아니라, 저조도 대응력, 출력 방식, 내구성, 시스템 통합성까지 다각적인 요소를 면밀히 검토해야 한다. 이번 기사에서는 이러한 고려사항을 정리해 설계 및 개발 엔지니어가 현장 요구에 맞는 올바른 선택을 내릴 수 있도록 가이드를 제시한다.
더 나아가, 수중 환경은 가시성이 낮고 조도 변화가 심하기 때문에 일반 산업용 카메라와는 다른 특수한 조건이 요구된다. 또한 장시간 운용되는 ROV 특성상 안정적인 영상 전송과 낮은 지연이 보장돼야 하며, 이는 작업자의 판단과 안전에도 직결된다.

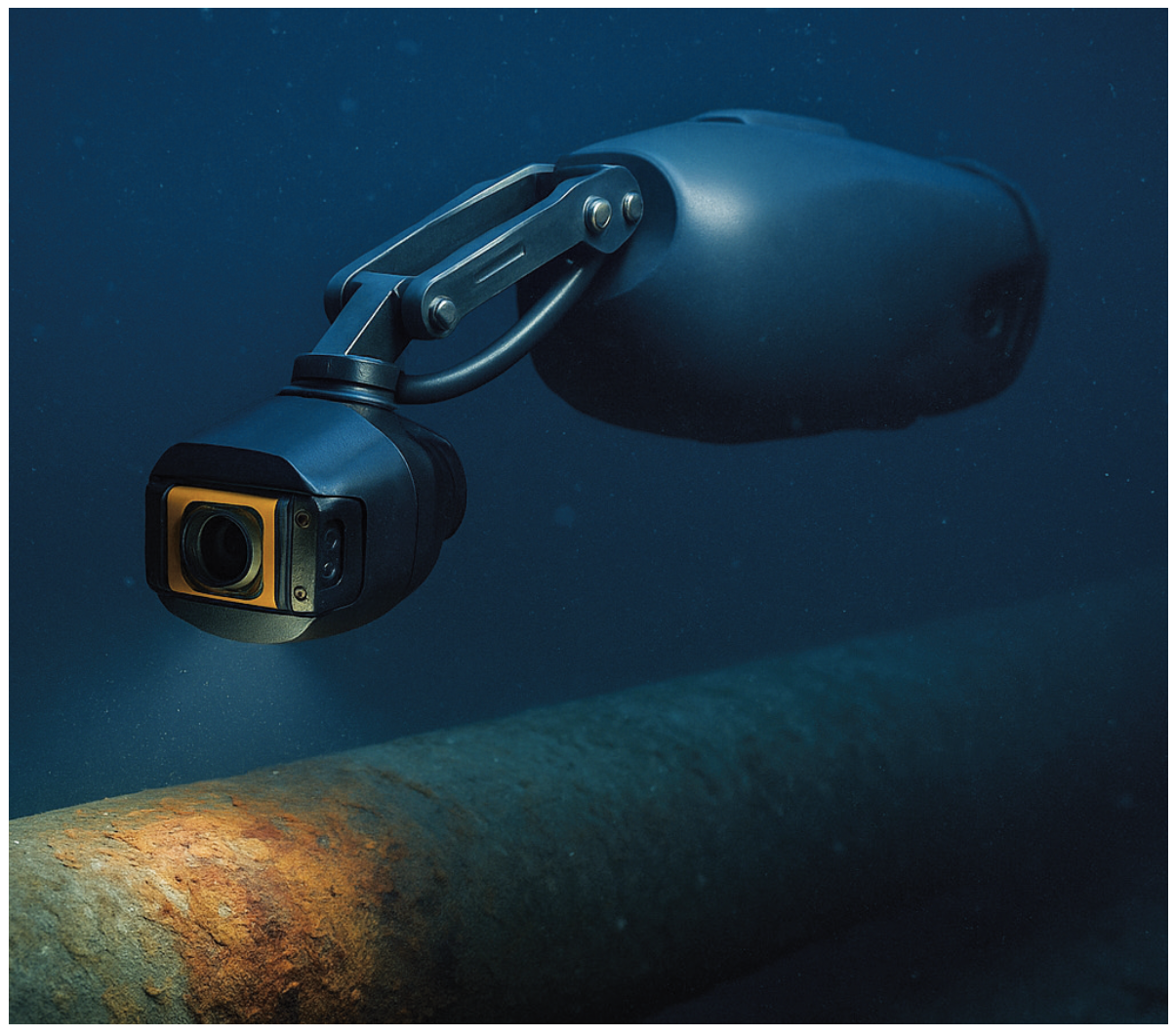

▲ 챗GPT가 생성한 수중 배관 표면을 정밀 조사 중인 ROV 카메라의 모습. 오토포커스줌 기능으로 부식 부위를 클로즈업 촬영하고 있다.
정밀한 원격 점검을 위한 오토포커스 줌 카메라의 역할
ROV(Remotely Operated Vehicle) 시스템에서 오토포커스 줌카메라는 점점 더 중요한 요소로 주목받고 있다. 이 카메라는 초점 거리 조절과 자동 초점 기능을 결합해 파이프라인 검사처럼 시야와 물체의 거리가 수시로 바뀌는 환경에서 유용하게 활용된다.
예를 들어, 이동 중 구조적 결함을 클로즈업으로 확인할 수 있는 능력은 결함을 포착할 수 있느냐 없느냐를 좌우할 수 있다. 그러나 이러한 기능이 추가되면서 동시에 다양한 기술적 변수들도 함께 고려해야 한다.
1. 줌 성능: 디지털보다 광학 우선
엔지니어가 첫 번째로 결정해야 할 요소는 ‘얼마나 강력한 줌 기능이 필요한가’이다. 일반적으로 디지털 줌보다 광학 줌(optical zoom)이 이미지 품질을 유지하는 데 유리하다. 적용 범위에 따라 요구되는 줌 수준은 다르지만, 파이프라인처럼 세밀한 검사가 필요한 경우에는 고배율의 광학 줌이 필요하다. 다만, 고배율 기능이 탑재될수록 카메라의 크기와 중량도 증가하므로, 페이로드 한계가 엄격한 소형 ROV 플랫폼에서는 적절한 균형을 고려해야 한다.
2. 저조도·노출: AF·WDR
ROV 카메라에서 또 다른 핵심 요소는 어려운 조명 환경에 대한 자동 초점(AF) 및 자동 노출(AE) 시스템의 반응력이다. 명암 대비가 낮거나 조명이 열악한 환경에서는 일부 카메라가 초점 조절에 어려움을 겪을 수 있다. 따라서 고감도 CMOS 센서, 높은 ISO 대응력, 그리고 ‘광역 다이내믹 레인지(WDR)’를 지원하는 카메라를 선택하는 것이 중요하다.
3. 영상 출력: SDI, HDMI, IP 각기 장단점 존재
영상 출력 방식 역시 중요한 선택 요소다. 대표적인 출력 옵션으로는 HD-SDI, HDMI, Ethernet IP가 있으며, 각각 장단점이 분명하다.
HD-SDI는 지연 없는 비압축 HD 영상을 장거리 전송할 수 있어 점검 작업에 적합하다. HDMI는 화질은 우수하지만 비용이 높고 장거리 케이블 운용에 부적합하며, 유선 시스템에는 제한이 따른다. IP 카메라는 디지털 제어와 네트워크 통합에 강점이 있지만, 상대 적으로 지연(latency)이 크다는 단점이 있다.
특히 IP 방식의 경우, 실시간 조작이 필요한 작업에서는 지연 현상이 문제가 될 수있다. 지연은 단순한 영상 전송 시간뿐만 아니라 카메라의 줌 조작과 초점 전환 속도까지 포함된다. 정밀 조작이나 근거리 검사가 요구되는 상황에서는 입력에 즉각 반응하는 시스템이 필수적이 며, 현장 또는 유사 환경에서의 사전 테스트도 중요하다.
4. 견고성과 환경 내구성: 산업용 ROV의 필수 요건
산업용 ROV에 장착되는 카메라는 물리적 내구성과 환경 저항성이 기본 요건이다. 사용 환경에 맞는 IP 등급 하우징이 필요하며, 수중용의 경우 수압 저항성도 고려해야 한다. 더운 환경에서 작동할 경우, 내부 열 차단 대책도 함께 검토해야 하며, 이는 ROV 내부에 탑재되는 전자 장비 선택에도 영향을 미친다. 작동 온도 범위, 부식 저항성, 유지보수 편의성 등도 설계 단계에서 반드시 검토되어야 할 항목이다.
5. 통합성과 호환성: 장기 운용성과 확장성 고려해야
끝으로, 오토포커스 줌 카메라의 시스템 통합성도 매우 중요하다. 이상적인 카메라는 VISCA, Pelco-D와 같은 업계 표준 프로토콜을 지원해 원격에서도 줌과 초점을 손쉽게 제어할 수 있어야 한다. 또한, ROV의 전원 공급 시스템과 호환되며, 소프트웨어 업데이트나 현장 교정이 용이한 인터페이스를 갖춰야 한다. 미션 크리 티컬 환경이나 빠르게 변화하는 작업 현장에서는 카메라 교체나 업그레이드가 용이한 설계도 선택의 중요한 기준이 된다.
ROV에 적합한 블록 카메라 선택 전략
ROV에 탑재할 블록 카메라를 선택할 때는 기술 사양, 내환경성, 시스템 통합성 간의 균형이 중요하다. 줌 범위, 자동 초점 성능, 영상 출력 형식, 저조도 대응력, 그리고 제어 및 전원 시스템과의 통합성 등을 종합적으로 검토해야 한다. 이처럼 ROV의 미션 요구사 항을 충실히 반영한 카메라 선택은 유지보수 및 점검 작업의 영상 신뢰성과 품질 확보로 직결된다.
현재 시장에서는 Harrier시리즈와 같은 블록 카메라가 대표적인 제품으로 제공되고 있다. Harrier 오토포커스 줌 카메라 시리즈는 10배에서 최대 55배 줌, 3G-SDI, HDMI, IP 이더넷 등 다양한 영상 출력 옵션, 글로벌 셔터 및 롤링 셔터 센서를 갖춘 다양한 라인 업을 자랑한다. 해당 제품군은 현재 지상 및 해저 ROV 시스템에 다수 채택되어, 주요 점검 및 수리 작업에 활발히 운용 중이다.
자료제공: Active Silicon(www.activesilicon.com)
