정밀 광학의 핵심 ‘텔레센트릭 렌즈’ 종합 활용 가이드
텔레센트릭 렌즈(Telecentric lense)는 입사동공(entrance pupil) 또는 출사동공(exit pupil), 혹은 양쪽 모두가 무한대에 위치하도록 설계된 특수 광학 렌즈를 말한다. 특히 2차원 측정에서 완벽한 정밀도를 요구하는 산업용 애플리케이션에서 중요한 역할을 한다.
이러한 렌즈는 빛의 입사각이나 영상 배율 변화로 인한 크기 왜곡을 최소화하며, 일반 렌즈에서 발생하는 시차(parallax)와 원근 (perspective) 오류를 제거한다. 결과적으로, 거리와 상관없이 물체를 동일한 비율과 형태로 정확하게 표현한다.

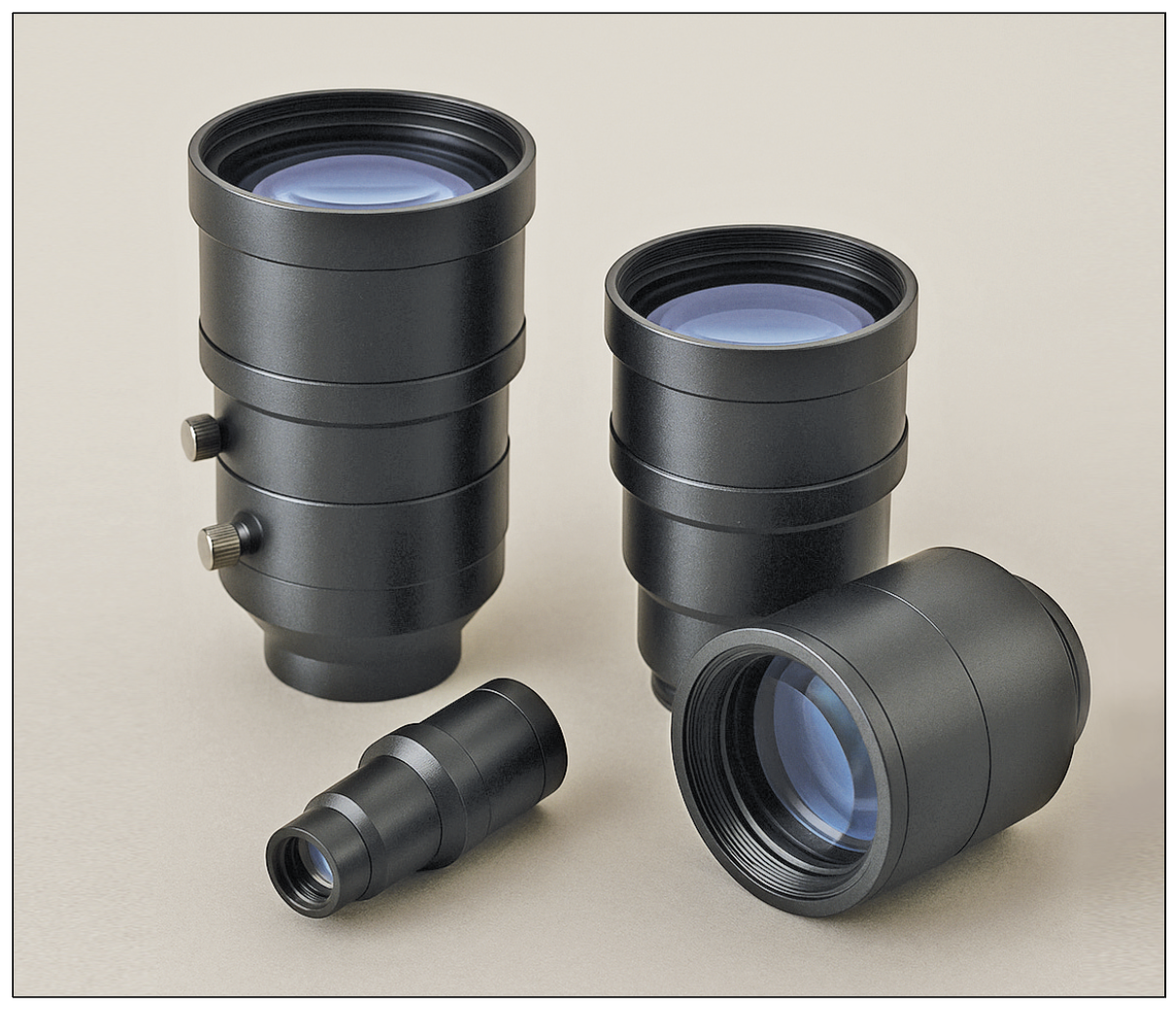

▲ 다양한 규격과 구조의 텔레센트릭 렌즈 예시
텔레센트릭 렌즈의 종류
텔레센트릭 렌즈는 조리개의 위치에 따라 세 가지로 구분된다.
1. 오브젝트 스페이스(Object-Space) 텔레센트릭 렌즈: 입사동공을 무한대에 맞춰 직교투영 이미지를 생성한다. 고정된 작동 거리에서만 물체가 선명하게 보이며, 거리에 관계없이 동일한 크기를 유지한다. 대상 크기 이상으로 렌즈 직경이 커야 하므로 부피와 가격이 큰 편이다. 일부 현미경에서는 대물렌즈 대신 포커스 링이 장착된 텔레센트릭 렌즈를 사용해 작동 거리를 조절할 수 있다.
2. 이미지 스페이스((Image-Space) 텔레센트릭 렌즈: 출사동공을 무한대에 설정해 물체와 이미지센서 사이의 거리와 관계없이 동일 크기의 이미지를 구현한다. 입사각에 민감한 환경에서 특히 유용하며, 마이크로렌즈 배열을 포함한 디지털 카메라 센서 등에 적용된다.
3. 바이 텔레센트릭 렌즈(Bi-Telecentric Lens): 입사동공과 출사동공 모두를 무한대에 설정한 형태로, 단일 텔레센트릭 렌즈보다 더 높은 측정 정확도를 제공한다. 주로 광리소그래피(Optical Lithography)와 같이 고정밀 패턴 형성이 필요한 분야에서 사용된다.

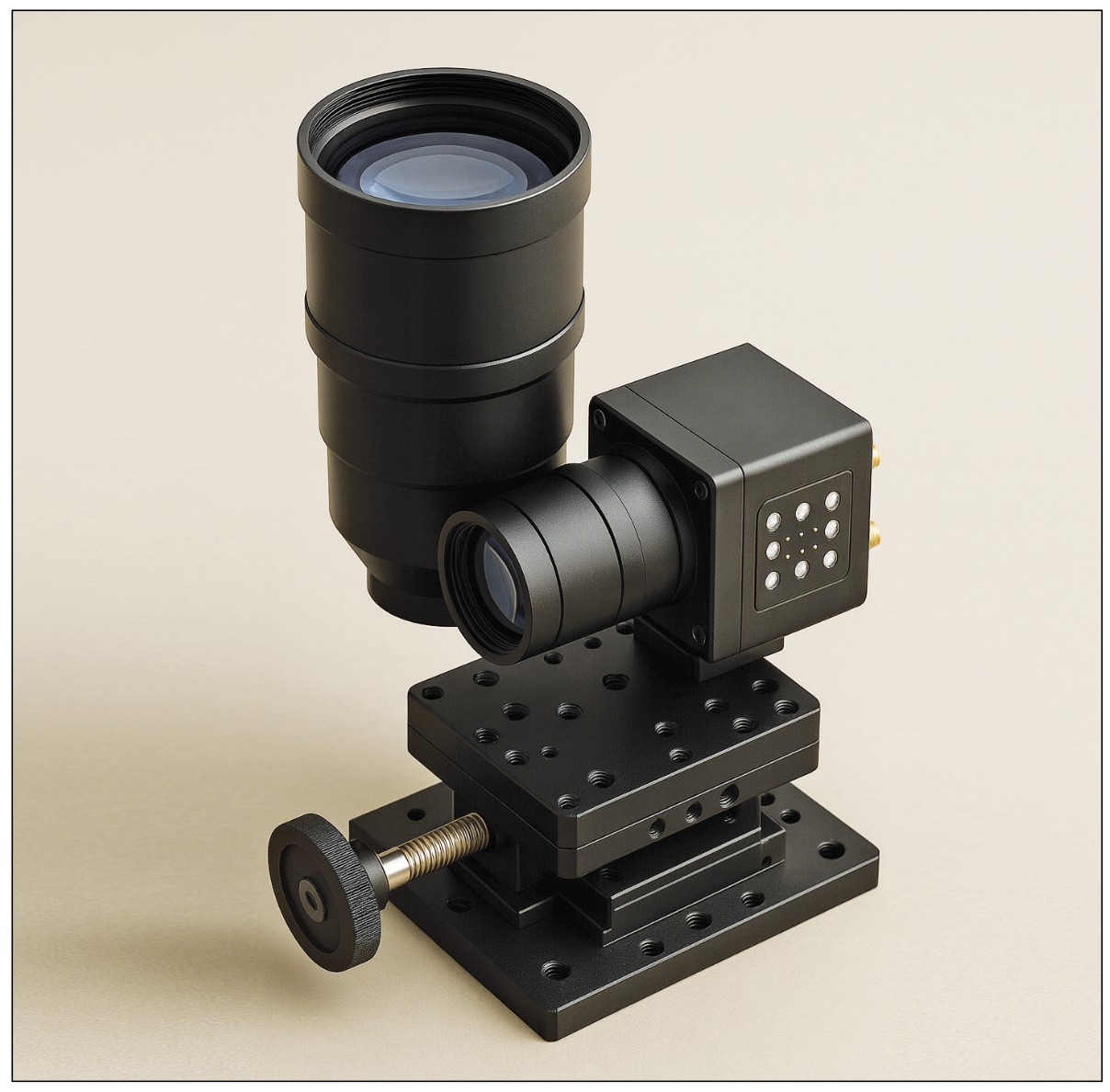

▲ 산업 검사 장비에 적용된 텔레센트릭 렌즈 기반 머신 비전 모듈
텔레센트릭 렌즈의 장단점
텔레센트릭 렌즈는 뛰어난 장점을 제공하지만, 동시에 몇 가지 한계점도 존재한다. 가장 큰 장점은 시차(parallax)나 원근 (perspective) 오류를 제거할 수 있다는 점이며, 가장 명확한 단점은 높은 비용이라고 할 수 있다.
• 시차 오류 제거: 일반 렌즈는 AFOV(angular field of view, 각 시야각)에 따라 거리가 먼 물체는 작게, 가까운 물체는 크게 보이는 원근 왜곡이 발생한다. 이로 인해 측정값이 부정확해질 수 있다. 반면, 텔레센트릭 렌즈는 물체와의 거리에 관계없이 배율이 일정한 FOV(field of view)를 제공해 정확한 측정이 가능하다.
• 우수한 화질: 왜곡이 적고 대칭성이 뛰어난 영상을 구현해 정밀한 분석과 검사에 적합하다.
• 비교적 높은 가격: 텔레센트릭 렌즈는 일반 렌즈보다 가격이 높다. 하지만 정밀 측정이 필수인 경우라면 사실상 다른 대안이 없다.
• 크기와 부피 문제: 오브젝트 스페이스 텔레센트릭 렌즈의 경우, 촬영 대상의 크기 이상으로 렌즈 직경을 확보해야 하므로 크고 무거워질 수 있다. 특히 대형 물체 촬영 시 부피가 부담이 될 수 있다.

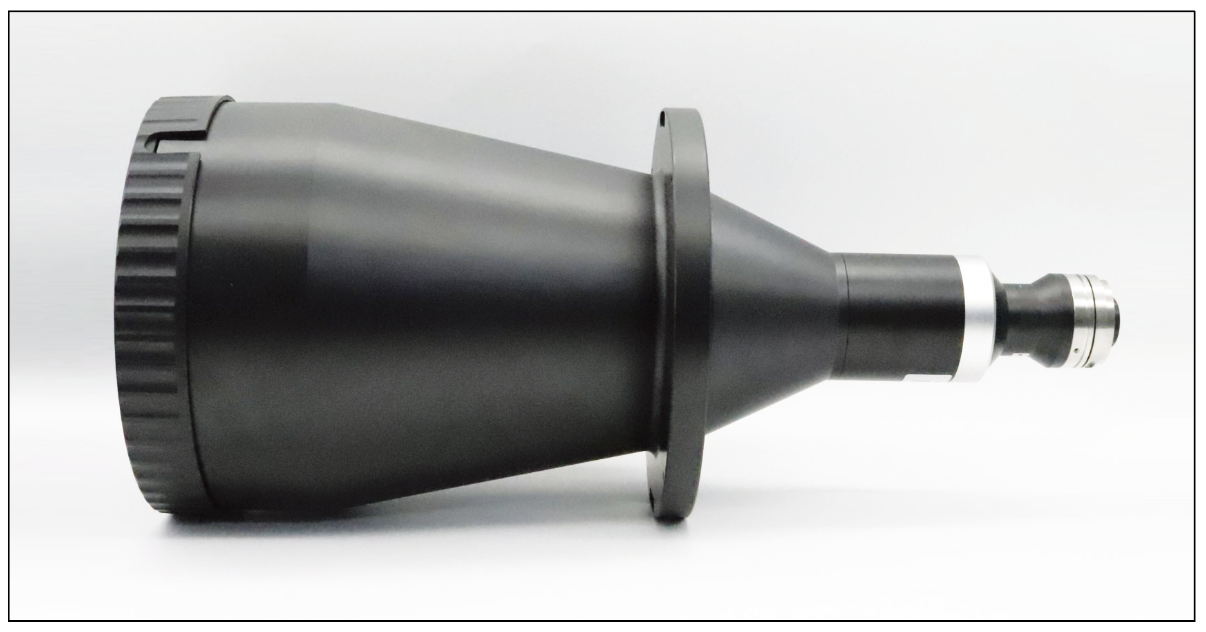

▲ 산업용 텔레센트릭 렌즈의 모습
텔레센트릭 렌즈의 활용 분야
텔레센트릭 렌즈는 다양한 산업 분야, 특히 자동화 공정에서 폭넓게 활용되는 핵심 광학 부품이다. 머신 비전(machine vision) 기술의 필수 요소로, 머신 비전 검사(Inspection), 머신 비전 측정 (Measurement), 머신 비전 식별(Identification) 등에서 정확하고 반복 가능한 결과를 제공한다. 주요 적용 산업은 다음과 같다.
• 자동차 부품 제조
• 섬유 생산
• 태양광 패널 생산
• 리튬이온 배터리 제조
• 의료기기 및 장비 제조
• 3C 전자제품 제조(Computer, Communication, Consumer electronics)
• 광학 산업
• 계측(Metrology)
• 인쇄 산업
• 제약 조립 및 생산
텔레센트릭 특성이 제공하는 정밀성, 왜곡 최소화, 배율 안정성이 필요한 모든 작업은 이 렌즈의 사용으로 직접적인 이점을 얻는다. 결과적으로, 텔레센트릭 렌즈는 정밀 측정·검사·식별이 중요한 모든 분야에서 사실상 표준 장비로 자리 잡고 있다.
텔레센트릭 렌즈, 정밀 측정의 미래
텔레센트릭 렌즈는 조리개의 배치 방식에 따라 정밀한 2차원 이미지를 제공하는 독보적인 기술이다. 입사 측, 출사 측, 혹은 양쪽에 조리개를 배치한 다양한 형태로 제공되며, 광학·계측·반도체 등 고정밀 산업에서 필수 장비로 자리매김하고 있다. 비용이 다소 높더라도, 정밀도가 절대적으로 요구되는 분야에서는 그 가치를 충분히 발휘한다. 산업·연구·전문 분야에서 머신 비전과 결합해 과제를 해결할 수 있다면, 지금이 바로 도입을 검토해야 할 시점이다.
자료제공: AVANTIER(www.avantierinc.com)
