카메라 센서의 모든 것: CCD의 원리부터 적용분야 및 한계까지 ①
과학 연구에서 고품질 이미지를 캡처하기 위해 설계된 과학용 카메라는 다양한 샘플을 빠르고 정밀하게 촬영할 수 있는 핵심 장비로, 생명과학·재료과학·천문학등 광범위한 분야에서 활용되고 있다. 특히 최근에는 카메라 기술의 비약적인 발전으로 이전에는 볼 수 없었던 미세한 세계까지 시각화할 수 있게 되면서, 과학 이미징의 가능성이 새로운 지평을 맞이하고 있다.
과학용 카메라의 핵심은 바로 ‘센서’다. 센서는 광자(Photon)를 전자(Electron)로 변환하고, 이를 다시 회색조 이미지로 변환하는 일련의 과정을 통해 이미지를 생성한다.
이번 기사에서는 과학용 카메라에 사용되는 대표적인 센서 유형들과 그 기술적 사양을 중심으로 소개한다. 아래에 나열된 순서는 기술이 처음 도입된 시점에 따라 구성된 것으로, 과학 이미징의 역사적 흐름을 따라가며 각 기술의 특징을 살펴본다.
• CCD (Charge-Coupled Device, 전하결합소자)
• EMCCD (Electron-Multiplying CCD, 전자 증폭형 CCD)
• CMOS (Complementary Metal-Oxide-Semiconductor, 상보형 금속산화막 반도체)
• Back-Illuminated CMOS (역조사형 CMOS)
과학 이미징 기술은 이제 단순한 기록의 도구를 넘어, 보이지 않던 것을 보여주고, 연구의 정밀도와 효율성을 비약적으로 향상시키는 핵심 수단으로 자리잡고 있다. 본 시리즈를 통해 각 센서 기술의 원리와 적용 분야를 차례로 조명할 예정이다. 9월호에서는 CCD를 다루고, 10월호에서는 EMCCD와 CMOS, BackIlluminated CMOS를 다루기로 한다.
센서의 기본 원리
과학 카메라 센서의 작동은 빛의 입자인 광자(photon)를 전자 (photoelectron)로 변환하는 과정에서 시작된다. 이때 변환 효율을 나타내는 지표가 바로 ‘양자 효율(Quantum Efficiency, QE)’로, 이는 변환된 전자의 비율을 백분율로 표현한다.
모든 센서 유형은 공통적으로 전자가 음전하를 가진다는 물리적 특성을 기반으로 작동한다. 전자는 ‘e-’로 표기되며, 양전압(positive voltage)에 끌리는 성질이 있다. 이러한 특성을 활용하면 센서 내 특정 영역에 전압을 인가해 전자를 원하는 방향으로 이동시킬 수 있다. 이는 <그림1>과 같이 센서 전반에 걸쳐 픽셀 간 전자 이동을 가능하게 한다.

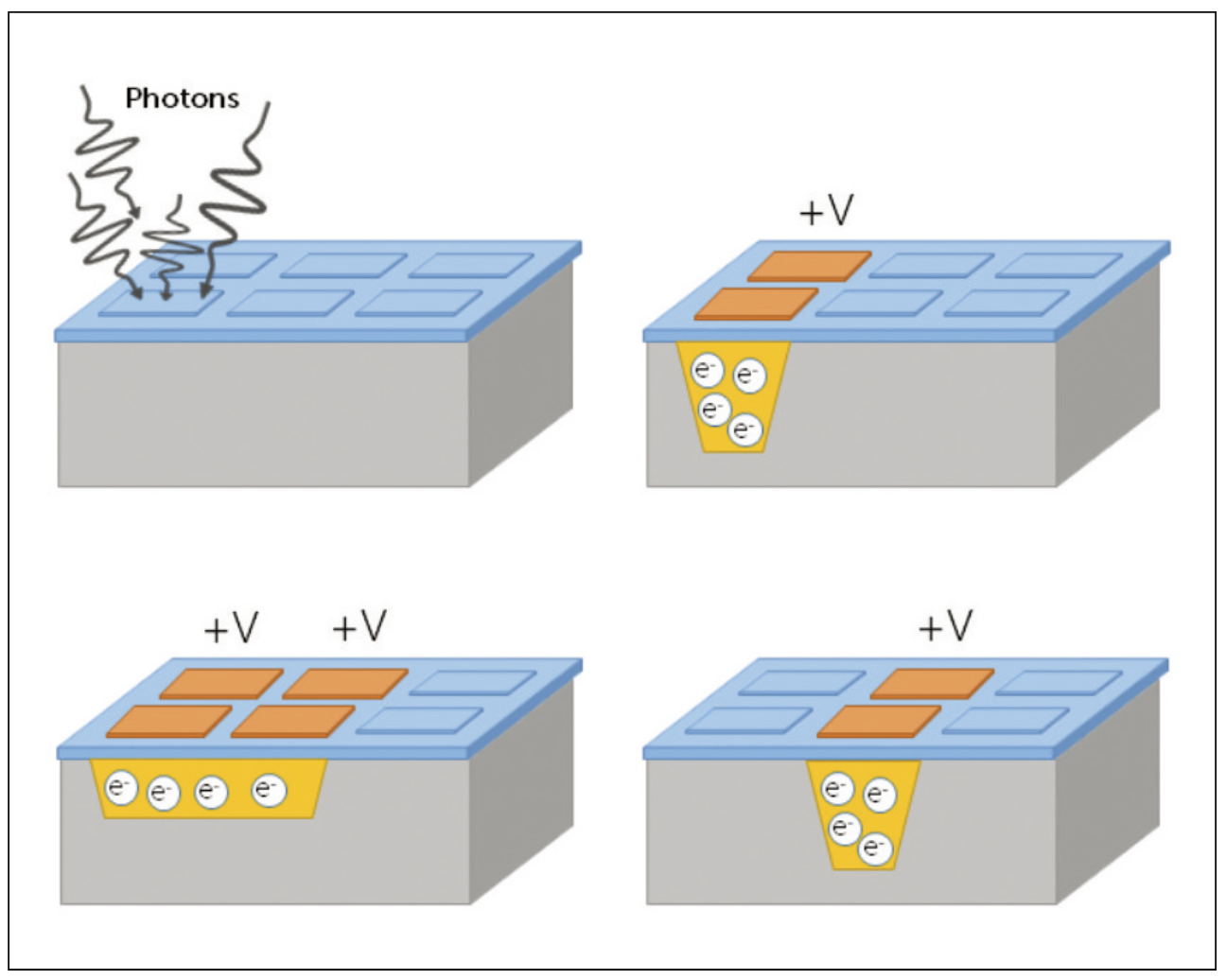

<그림1> 센서 내 픽셀 간 전하가 어떻게 이동하는지를 보여주는 개념도. 광자(검은색 화살표) 는 픽셀(파란색 사각형)에 도달해 전자(e-)로 변환되고, 픽셀 웰(노란색) 내부에 저장된다. 이후 양전압(주황색)을 이용해 전자는 다른 픽셀로 이동할 수 있으며, 이 과정을 반복해 센서 전체에서 원하는 위치로 전자를 전달할 수 있다.
이처럼 센서 내의 전자들은 원하는 위치로 자유롭게 이동시킬 수 있으며, 일반적으로는 증폭과 디지털 신호 변환이 가능한 영역으로 이동된다. 이 과정을 거쳐 최종적으로 이미지를 형성하게 된다. 다만, 이러한 전자 이동 및 신호 처리 방식은 센서의 종류에 따라 각각 다른 방식으로 수행된다.
CCD: 디지털 과학 이미징의 출발점
CCD(Charge-Coupled Device, 전하결합소자)는 1970년대부터 과학 이미징 분야에서 사용된 최초의 디지털 카메라 기술이다. 수십 년에 걸쳐 널리 활용돼 온 CCD는 주로 세포 기록이나 고정 샘플의 이미지화처럼 조명이 충분한 환경에서 강점을 발휘해 왔다. 그러나 감도와 속도 면에서는 한계를 지녀, 낮은 조도에서의 정밀한 촬영에는 제약이 있었다.
CCD의 기본 작동 원리
CCD는 광자(빛 입자)를 포토전자(photoelectron)로 변환한 뒤, 이 전자들을 센서 내에서 행(row) 단위로 순차적으로 이동시킨다. 이들은 빛이 닿지 않는 영역인 ‘리드아웃 레지스터(readout register)’로 옮겨진다. 이후 각 전자는 하나씩 출력 노드(output node)로 이동하며, 여기서 증폭되어 전압 신호로 변환된다. 이 아날로그 신호는 다시 아날로그-디지털 변환기(ADC)를 거쳐 디지털 회색조 이미지로 전환되며, 영상 처리 소프트웨어를 통해 컴퓨 터로 전송된다.
CCD는 정밀한 이미지 생성을 위한 중요한 기술적 초석이 되었으며, 이후 등장한 다양한 센서 기술의 기반이 됐다. 다만 감도와 속도의 한계로 인해 점차 고성능 CMOS센서 등 차세대 기술로 대체되고 있는 추세다.
<그림2> CCD 센서의 작동 방식. 광자(빛 입자)가 픽셀에 도달하면 전자로 변환되고, 이 전자들은 센서 내에서 리드아웃 레지스터로 순차적으로 이동한 후, 출력 노드로 전달 된다. 이후 전압 신호로 증폭되고, 회색조 이미지로 변환된 뒤 PC 화면에 표시된다.
CCD센서는 광자의 수와 생성되는 전자의 수가 선형적으로 비례하기 때문에 정량적(quantitative) 이미지 획득이 가능하다는 장점이 있다. <그림2>에 제시된 구조는 ‘풀프레임 CCD 센서(full-frame CCD sensor)’로 알려진 방식이지만, 이외에도 ‘프레임 전송 CCD(frame-transfer CCD)’와 ‘인터라인 전송 CCD(interline-transfer CCD)’ 방식도 존재한다. 이러한 센서 설계의 차이는 <그림3>에서 확인할 수 있다.

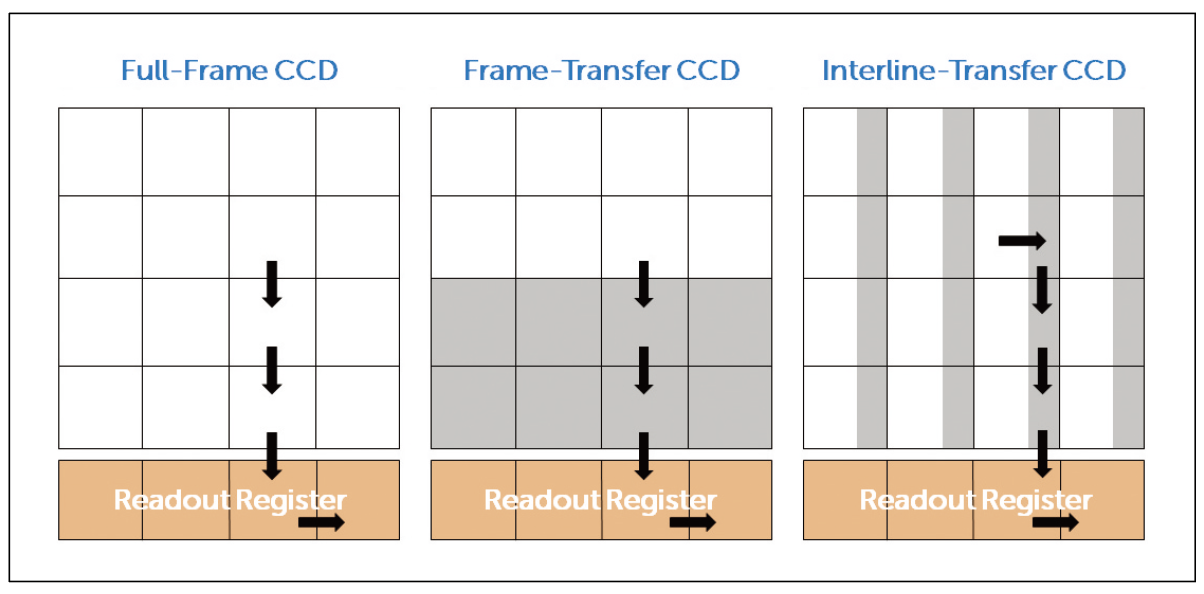

<그림3> 다양한 유형의 CCD 센서 구조. 풀프레임 센서는 <그림2>에서도 확인할 수있다. 회색으로 표시된 부분은 마스킹 처리되어 있어 빛에 노출되지 않는다.
프레임 전송 CCD(Frame-Transfer CCD)는 센서를 두 개의 영역으로 분할해 구성한다. 하나는 샘플에서 들어온 빛이 도달하는 ‘이미지 어레이(image array)’이고, 다른 하나는 촬영된 신호를 임시 저장하는 ‘스토리지 어레이(storage array)’다. 스토리지 어레이는 빛에 노출되지 않도록 마스킹 처리되어 있어, 이미지 어레 이에서 수집된 전하를 이 영역으로 옮기는 동안에도 이미지 어레이는 다음 이미지를 계속해서 노출시킬 수 있다.
이 설계 방식의 가장 큰 장점은 풀프레임 CCD보다 더 높은 속도로 동작할 수 있다는 점이다. 그러나 이러한 구조를 구현하려면 센서 설계가 더 복잡해지고, 스토리지 어레이를 포함해야 하기 때문에 센서 크기가 커지거나, 반대로 저장 영역을 확보하기 위해 유효 촬영 면적이 줄어드는 단점도 있다.
한편, 인터라인 전송 CCD(Interline-Transfer CCD)는 각 픽셀 내부의 일부 영역을 마스킹 처리해 빛이 닿지 않도록 설계되어 있다. 이미지가 노출되면, 생성된 전자 신호는 즉시 이 마스킹된 영역으로 이동되며, 이후 일반 CCD처럼 리드아웃 레지스터로 전송 된다. 프레임 전송 방식과 마찬가지로, 이 구조 역시 이미지를 처리하는 동안 새로운 이미지를 동시에 노출할 수 있어 속도 향상에 유리하다.
다만, 픽셀 내부에 마스킹된 영역이 존재하므로 실제 빛을 수신하는 유효 면적이 줄어들고, 이로 인해 감도가 떨어지는 단점이 있다. 이러한 한계를 보완하기 위해 인터라인 전송 CCD는 종종 마이 크로렌즈(microlens)를 함께 적용해, 빛을 보다 효과적으로 수광 영역에 집중시키고 양자 효율(QE) 을 개선하는 방식이 사용된다.
CCD의 한계: 속도와 감도의 제약
CCD 센서는 오랜 기간 과학 이미징 분야에서 핵심적인 역할을 해왔지만, 속도와 감도의 부족이라는 근본적인 한계를 지니고 있다. 이러한 특성으로 인해, 약한 조명 환경에서의 이미지 촬영이나 고속으로 움직이는 샘플의 포착에는 어려움이 따른다.
CCD가 느릴 수밖에 없는 이유는 다음과 같다.
• 센서당 출력 노드가 하나뿐이다. 즉, 수백만 개의 픽셀에서 생성된 신호가 하나의 출력 노드를 통해 순차적으로 전달되기 때문에 병목현상이 발생하며, 전체 데이터 처리 속도가 느려진다.
• 전자를 빠르게 이동시키면 오류 및 판독 노이즈(read noise)가 증가한다. 이 때문에 대부분의 CCD는 노이즈를 줄이기 위해 전송 속도를 의도적으로 늦춘다.
• 다음 프레임을 노출하기 위해서는 센서 전체의 전자 신호를 모두 제거해야 한다. 이 역시 촬영 속도에 큰 제약을 준다.
CCD는 구조적으로 데이터 판독 채널이 매우 제한적이기 때문에, 대부분 초당 1~20프레임(fps) 수준의 낮은 프레임 속도로 작동한다. CCD는 직렬(serial) 방식으로 작동하며, 전하 패킷을 한 번에 하나씩 읽어야 한다. 이는 마치 수동으로 물을 옮기는 버킷 릴레 이나, 수백만 개의 좌석을 가진 극장에서 단 하나의 출구만 있는 상황과도 같다.
또한 CCD는 픽셀당 저장 가능한 전자의 수, 즉 풀웰 용량(fullwell capacity)이 작다. 예를 들어, 하나의 픽셀이 200개의 전자만 저장할 수 있는데 그보다 많은 광신호가 입력되면, 픽셀은 포화(saturation) 상태에 도달한다. 이 경우 해당 픽셀은 가장 밝은 신호로 표시되거나, 심한 경우 신호가 넘쳐 흐르며 인접한 영역까지 번지는 ‘블루밍(blooming)’ 현상이 발생할 수 있다. 블루밍은 전자가 리드아웃 레지스터로 이동하는 동안 센서 전체에 영향을줄 수 있다.
더 심한 경우, 예를 들어 과학용 카메라가 대낮의 강한 조명을 받는 상황에서는 출력 노드에서 전하 과부하(charge overload)가 발생할 수 있다. 이로 인해 출력 증폭 회로가 붕괴되어 이미지 전체가 완전히 어둡게(0 신호) 표시되는 심각한 오류가 발생하기도 한다.
<그림4> CCD 센서 픽셀이 포화되며 발생하는 블루밍 현상의 예시이다. 사진 왼쪽은 태양의 밝기가 너무 높아 픽셀이 포화 상태에 이르렀고, 이로 인해 태양 주변 픽셀로 신호가 누출되는 블루밍 현상과 이미지 전체에 걸쳐 나타나는 수직 방향의 번짐(스미어) 이 발생한 것을 보여준다. 사진 오른쪽은 유사한 상황에서 블루밍과 스미어 현상이 표시된 이미지이다.
CCD 센서의 또 다른 구조적 한계는 픽셀 크기가 작다는 점이다.
일반적으로 CCD 픽셀은 약 4 마이크로미터(µm) 수준으로, 이는 높은 해상도를 구현하는 데는 유리하지만, 감도 측면에서는 불리하다. 픽셀 크기가 작을수록 수광 면적이 줄어들고, 그만큼 수집할 수 있는 광자 수가 감소하기 때문이다. 여기에 더해, 전면 조사형 CCD(front-illuminated CCD)는 양자 효율(QE)도 제한적이 어서, 최대치에서도 약 75% 수준에 머무는 경우가 많다.
이러한 한계는 센서 크기에서도 이어진다. 일반적인 CCD 센서는 대각선 길이가 11~16mm 정도로 비교적 작다. 이로 인해 카메라가 포착할 수 있는 시야(FOV)가 제한되며, 현미경을 통해 관찰되는 모든 정보를 이미지로 담아내기 어렵다.
요약하자면, CCD는 세계 최초의 디지털 카메라 기술로서 과학 이미징 분야의 발전을 견인해 왔지만, 현대 과학 이미징의 요구 수준에는 점점 부합하지 못하고 있다. 느린 속도, 낮은 감도, 제한된 시야 범위 등은 고속, 고감도, 고해상도 이미지를 요구하는 오늘 날의 실험 환경에서 CCD의 활용도를 점차 낮추는 요인으로 작용 하고 있다.
이러한 기술적 배경은 이후 세대의 EMCCD, CMOS, 백사이드 조사형 CMOS 등 진보된 센서 기술로의 전환을 가속화하고 있다.
자료제공: Teledyne(www.teledynevisionsolutions.com)
