최적의 반도체 레이저 모듈 선택을 위한 주요 고려 사항

레이저 모듈은 시스템의 핵심이며 주요 성능 특성 중 많은 부분을 결정할 수 있다. 잘못된 레이저 모듈을 선택하면 시스템의 원하는 결과에 부정적인 영향을 미칠 수 있다. 올바른 레이저 모듈을 선택하려면 응용 프로그램의 특정 요구 사항을 신중하게 고려하고 다양한 레이저 모듈의 성능 특성을 철저히 이해해야 한다.

많은 수의 설계 매개변수와 제조 및 조립을 위한 설계를 고려하는 것이 중요할 수 있다. 레이저 모듈을 사용하는 응용 프로그램은 요구 사항이 크게 다를 수 있으며, 경우에 따라 이상적인 솔루션은 표준, 최적화 또는 새로운 맞춤형 설계일 수 있다. 이 기사에서는 최적의 시스템 성능을 위해 레이저 모듈을 지정하는 데 관련된 주요 매개변수와 트레이드오프에 대한 통찰력을 제공하기로 한다.

레이저 모듈 사양


제품을 지정할 때 고려해야 할 매개 변수는 여러 가지가 있다. 여기에는 광학적, 기계적, 환경적 성능의 주요 요구사항이 포함되며, 여기에서 가장 중요한 것은 파장, 출력, 광학 형식, 기계적 크기이다. 또한 출력을 고려할 때, 특히 빔이 사람의 눈에 닿을 수 있는 경우, 레이저 안전은 매우 중요하다.

광학 형식은 레이저가 라인, 스팟 또는 특정 빔 패턴을 생성하는지 여부와 특정 빔 품질 요구 사항에 맞춰 정렬되거나 초점이 맞춰지는지 여부를 나타낸다. 기계적 크기, 모양 및 장착 요구 사항도 고려해야 한다. 표준 제품은 초기 시스템 제품 개발에 유용하지만 특정 애플리케이션에 완벽하게 맞는 것은 아니다.

레이저 모듈에 사용할 레이저 다이오드를 선택하는 데는 빔 발산과 같은 여러 매개변수가 포함되며, 이는 광 출력 품질과 성능에 영향을 미칠수 있다. 또한 통합 포토다이오드의 존재와 같은 요소는 장치 작동과 성능, 특히 특정 조건에서의 전력 안정성에 영향을 미칠 수 있다.

레이저 다이오드의 수명


레이저 모듈의 수명은 거의 전적으로 레이저 다이오드의 수명에 달려 있다. 많은 레이저 다이오드는 제조업체가 제시한 작동 조건에서 수천 시간의 작동 수명을 가질 것으로 예상된다. 최대 50°C의 작동 온도를 가진 일반적인 635nm, 20mW 다이 오드는 일반적인 소스를 가지고 있다.

그러나 생산 수율이나 제조업체가 특정 장치를 배치에서 꺼내는 것을 꺼려하는 등의 이유로 인해 항상 매력적인 옵션은 아니다. 따라서 허용 가능한 파장 범위에서 유연성이 필요하다. 올바른 공급 파트너는 항상 비용을 최소화할 수 있도록 최대한 유연하게 대처할 것을 권장한다.

레이저 모듈의 수명은 레이저 다이오드의 수명에 따라 달라 진다. 예상 수명은 약 1만~2만 시간이다. 이 예상 수명은 필요한 출력 전력 수준, 그리고 그 출력을 얻기 위해 다이오드를 작동해야 하는 최대 작동 조건에 얼마나 근접해야 하는 지와 같은 변수를 고려함으로써 극대화할 수 있다. 레이저 다이오드 출력 전력 대 예상 모듈 출력 전력을 결정할 때 광학 손실도 고려해야 한다.

또한, 최대 정격에 너무 근접한 작동이 발생하지 않도록 더높은 정격의 레이저 다이오드를 선택하는 것이 합리적일 수있다. 단, 이 경우 비용이 증가하고 전력 소비가 약간 증가한 다는 점을 고려해야 한다.

과도한 열은 관리해야 하며, 모든 환경 조건에서 레이저 다이오드 케이스가 최대 허용 온도 이하로 유지되도록 하는 것이 다이오드 수명, 즉 레이저 모듈 수명을 손상시키지 않는 핵심 요소이다.

빔 품질에 미치는 영향


빔의 품질은 선택한 다이오드와 함께 사용되는 광학 부품에 의해 영향을 받는다. 대부분의 레이저 다이오드는 한 축이 다른 축보다 더 빨리 갈라지는 타원형 빔 출력을 가지고 있다.

단일 렌즈를 사용하여 빔을 특정 작업 거리에 맞추거나 초점을 맞추면 필요한 크기의 스폿이 만들어지지만, 스폿은 여전히 타원형이다. 타원도의 정도는 다이오드의 유형에 따라 달라진다.

단일 횡단 모드 다이오드는 일반적으로 장축과 단축의 비율이 1.5:1에서 2:1 사이인 더 원형에 가까운 빔을 생성한다. 다중 모드 다이오드는 긴 축과 짧은 축의 비율이 2.5:1에서 4:1 사이인 더 타원형에 가까운 빔을 방출한다. 일부 고출력 듀얼 이미터 다이오 드는 직사각형에 가까운 빔을 생성한다. 그러나 타원형이든 간에, 스팟은 가우시안 분포를 가지며, 중심에서 최대 출력을 내고 가장 자리로 갈수록 점점 약해진다.

또한, 1.1:1 또는 1.05:1의 타원도 비율로 완벽하거나 거의 완벽한 원형 빔을 얻는 것이 고해상도 디지털 이미지를 생성하기 위해 X-레이 플레이트를 스캔하는 것과 같은 특정 응용 분야에 필요할 수 있다.

공간 필터링, 마이크로 실린더 렌즈, 프리즘 등 다양한 광학 기술을 사용하여 빔을 원형화할 수 있지만, 이 경우 크기가 커지고 비용이 증가할 수 있다. 따라서 과도한 사양을 피하고 비용 효율적인 솔루션을 확보하기 위해서는 필요한 빔 원형성을 고려하는 것이 중요하다.

라인 생성 레이저 모듈을 사용할 때, 스폿의 한 축을 길게 늘려서 라인을 생성해야 한다면, 빔의 타원도가 매우 중요하다. 비용 효율 적인 원통형 렌즈가 라인을 생성할 수 있지만, 라인의 길이를 따라 가우시안 분포를 가질 수 있다. 이는 산업용 정렬 목적에는 적합할수 있지만, 일부 다른 응용 분야에서는 적합하지 않을 수 있다.

높은 정밀도 또는 고속 3D 측정이 필요한 응용 프로그램의 경우, 가우시안 분포의 밝은 중심 부분이 문제가 될 수 있으며, 라인 균일성을 향상시키기 위해 대체 렌즈가 필요하다. 절대적인 균일성은 불가능할 수 있지만, 파웰(Powell) 렌즈를 사용하면 라인 길이의 중심 80%가 좋은 균일성을 달성할 수 있다.

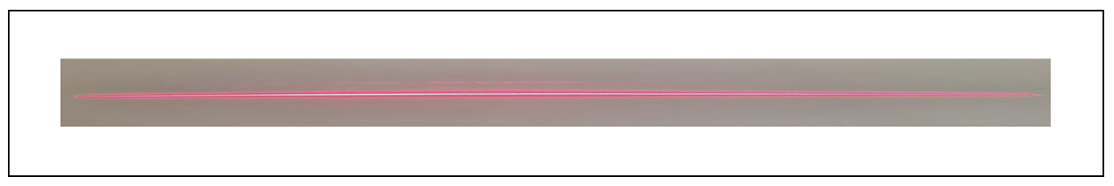

▲ 가우스 에너지 분포를 가진 선

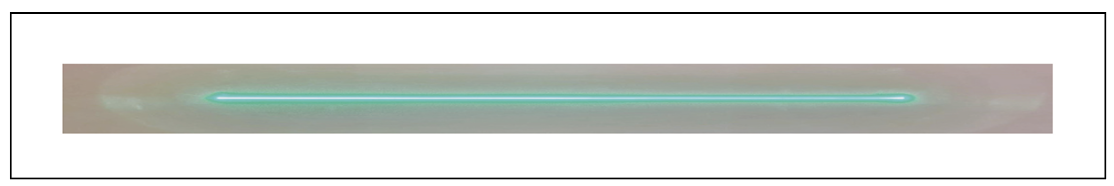

▲ 선 길이를 따라 균일한 에너지 분포를 가진 선

파웰 렌즈 모듈에서 타원형 빔 방향은 중요한 역할을 한다. 지정된 작업 거리에서 달성 가능한 선 두께와 초점 심도라고 알려진 중심 거리 앞뒤에서 선 두께가 어떻게 변하는지에 영향을 미치기 때문이다. 초점 심도 전체에 걸쳐 선 두께가 크게 변하는 얇은 선을 만들 수도 있고, 초점 심도 전체에 걸쳐 선 두께의 변화가 적은 두꺼운 선을 만들 수도 있다.

기계적 통합: 고려해야 할 요소들


레이저 모듈의 기계적 형태에 영향을 줄 수 있는 요소는 여러 가지가 있는데, 예를 들어 레이저 모듈이 통합될 시스템 내의 공간과 같은 간단한 문제가 있다. 따라서 더 많은 공간을 사용할 수 있는지, 레이저 모듈 설계가 복잡해야 하는지, 특별한 성능 요구 사항이 필요한지 여부를 고려하는 것이 중요하다.

레이저 다이오드, 광학 부품, 구동 전자장치 모두 요구되는 기능을 수행하고 제조 가능한 레이저를 만들기 위해 반드시 지켜야 하는 규격화된 크기를 가지고 있다. 이 때문에 모듈에 제약이 생기게 되고, 적절한 기계적 견고성도 요구된다.

광학 설계에는 모듈의 직경이나 길이에 영향을 미칠 수 있는 여러 광학 요소가 필요할 수 있다. 넓은 온도 범위에서 전력 안정성을더 엄격하게 제어하는 것과 같은 일부 작동 모드는 구동 전자장치의 복잡성과 모듈 크기를 증가시킬 수 있다.

보어 사이트(bore sighting) 또는 재료 선택과 같은 다른 설계 측면은 비용 또는 레이저 모듈이 사용될 환경에 의해 영향을 받을수 있다. 예를 들어, 온도 변화에 따른 광학 성능의 변화에 영향을줄 수 있는 팽창 효과를 최소화하기 위해 특정 금속이 필요할 수있으며, 특정 모듈은 혹독한 조건에서 사용될 수 있다. 그렇지 않으면 예를 들어 양극산화 알루미늄에 비해 비용 효율적인 대안으로 황동과 같은 재료가 선택될 수 있다.

레이저 모듈의 열 관리


레이저 모듈의 보안과 열 조건의 제어는 동일한 마운트 시스템에서 처리될 가능성이 높다. 모든 전자 장치에서 발생하는 열을 관리하는 것이 중요하며, 이는 전력 수준이 높아질수록 증가한다.

온도 변화는 포인팅 안정성, 출력 전력 또는 파장과 같은 다양한 레이저 모듈 성능 매개변수에 영향을 미칠 수 있다. 따라서 시스템은 열 안정성을 유지하고 부정적인 영향을 방지하기 위해 발생하는 열을 방출해야 한다.

시스템이 높은 수준의 충격과 진동에 노출되는 경우, 마운트 시스 템은 레이저 모듈과 다른 구성 요소에 미치는 영향을 제한해야 한다. 적절한 구동 전자 장치와 열 관리 기술(예: 열전 냉각기)을 사용하면 일부 영향을 완화할 수 있다. 그러나 성능, 복잡성, 비용, 크기 사이에는 항상 절충안이 존재한다. 따라서 레이저 모듈에 적합한 마운트 시스템을 선택할 때는 응용 프로그램의 요구 사항과 제한 사항을 신중하게 고려하는 것이 중요하다.

레이저 조준 정확도와 정렬 정밀도


복잡성과 기계적 형태에 영향을 미칠 수 있는 한 가지 변수는 조준 정확도이다. 조준은 지정된 거리에서 레이저 모듈의 기계적 축(보통 원통형 장치의 중심축)으로부터의 레이저 빔 축의 편차를 의미한다.

일부 응용 분야에서는 높은 레이저 빔 포인팅 정확도가 필수적이다. 특히 무기 훈련과 같이 장거리를 작업할 때 더욱 그렇다. 그러나 통증 완화 또는 지방 감소와 같은 의료 시술과 같이 훨씬 짧은 거리를 작업할 때는 이러한 정확성이 필요하지 않을 수 있다.

높은 조준 정확도를 지정하는 것이 특정 응용 프로그램에 필요할 수 있지만, 항상 필요한 것은 아니다. 레이저 모듈에 사용되는 장착 시스템은 시스템 제조 과정에서 능동 정렬을 통합하여 레이저 모듈 빔 포인트를 필요에 맞게 조정할 수 있다.

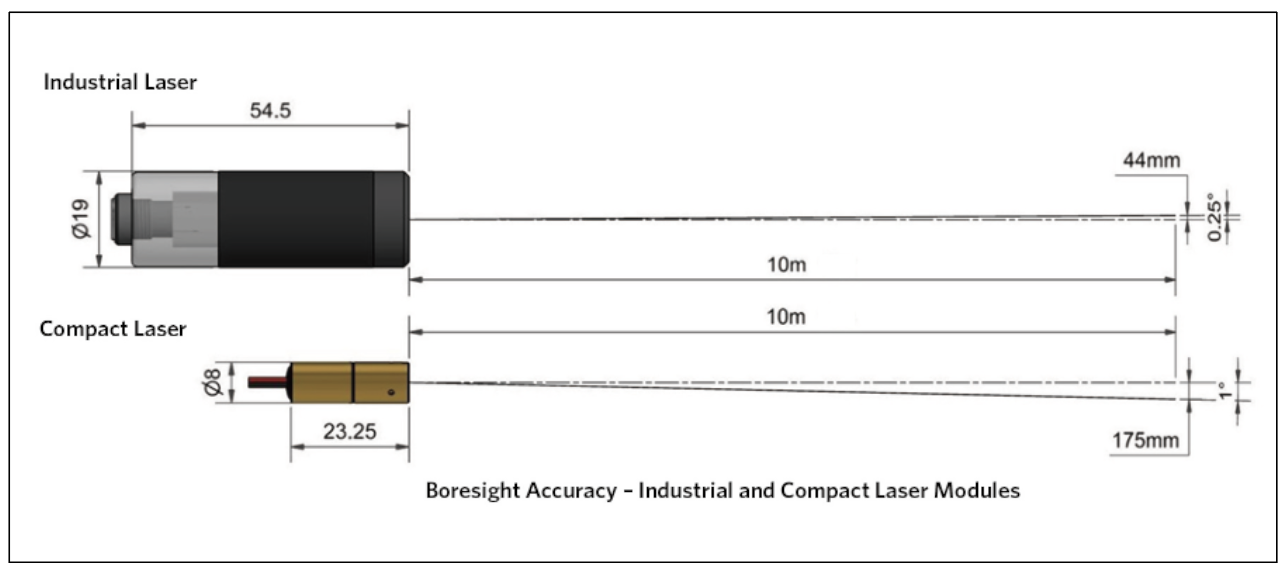

▲ 보어사이트 정확도(Boresight Accuracy) - 산업용 및 컴팩트 레이저 모듈

산업용 레이저 모듈의 최대 오프축 시준 사양은 0.25°로, 100m 거리에서 빔의 최대 편차는 440mm이다. 더 작은 컴팩트 레이저 모듈의 최대 오프축 시준 사양은 1°로, 100m 거리에서 빔의 최대 편차는 1750mm이다. 산업용 모듈의 조준 정확도가 더 우수하지만, 시스템 구축 시 레이저의 능동 정렬을 수행한다면 조준 수치를 지나치게 지정할 필요가 없다. 지나치게 지정하면 크기, 무게, 복잡성, 그리고 궁극적으로 비용이 증가할 수 있다.

적용 사례: 보안 훈련


ProPhotonix는 정밀한 조준을 위해 레이저 빔의 높은 정확도가 요구되는 보안 훈련 응용 프로그램을 위한 레이저 모듈을 설계했다. 이 모듈은 최종 시스템, 빌드 중의 능동 정렬 프로세스, 모듈 하우징과 관련 하여 광학 보어 시야를 통합한다.

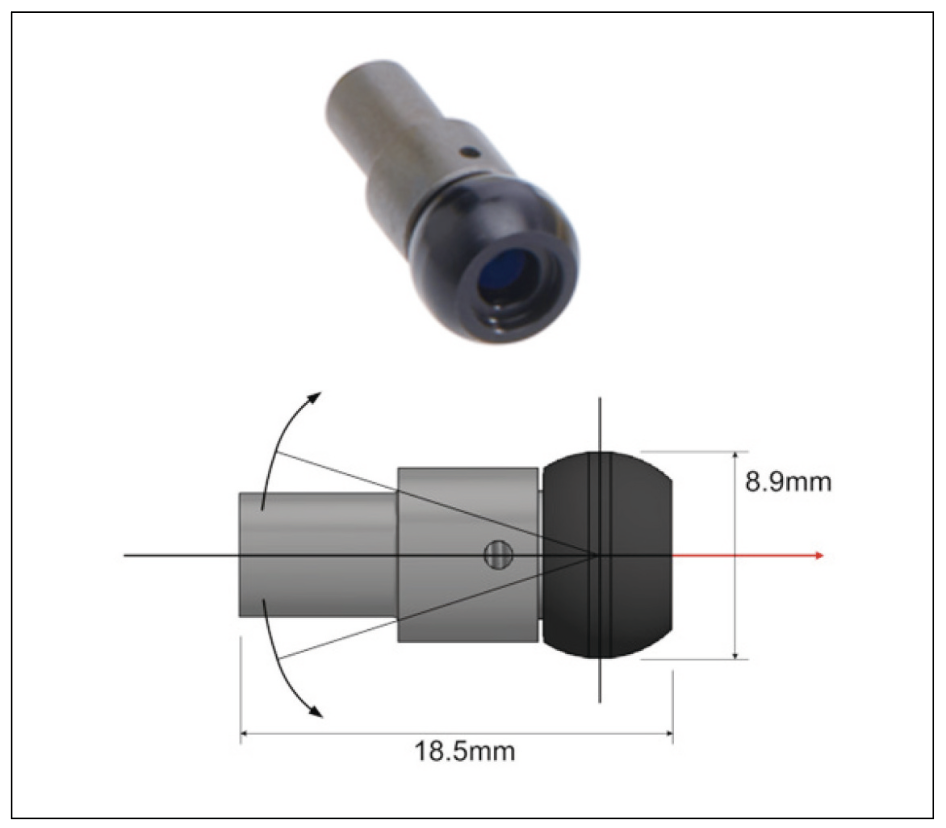

▲ 보안 교육용 맞춤형 레이저 모듈

이 레이저 모듈은 635nm의 적색 반점을 생성하는 평행 출력을 가지고 있으며, 작은 하우징 안에 두 가지 특이한 기계적 특징을 포함하고 있다. 기계적 디자인의 앞부분에는 장착되는 하우징과 결합되는 부분적인 볼 부분이 있어 정밀한 정렬을 위한 피봇 포인트를 제공한다.

모듈의 뒷부분에는 정렬을 달성하고 모듈을 최종 위치에 고정하기 위해 고정 나사를 조정하는 표면이 있다.

후면 하우징은 케이스 경화 처리된 스테인리스 스틸로 만들어져, 조정을 위한 필요한 경도와 응용 프로그램의 환경 조건을 제공한다. 이 예는 디자인 최적화가 어떻게 응용 프로그램의 매우 구체적인 요구 사항을 충족하는 맞춤형 솔루션을 만들어 낼 수 있는지를 보여준다.

자료제공: Prophotonix (www.prophotonix.com)
