기존 램프의 한계를 극복한 차세대 경화 솔루션 ‘UV LED 경화 시스템’의 특장점

최근 몇 년 간, UV LED 기반 램프가 산업용 프린터, 3D 프린터, 그리고 접착제, 잉크 및 코팅 경화를 위한 생산 라인에서 수은 램프를 대체하기 시작했다. 이 추세는 앞으로도 계속될 것으로 예상된다.

LED 램프는 신뢰할 수 있는 성능을 제공하며, 다운타임 시간을 줄이고 긴 수명과 낮은 소유 비용을 자랑한다. LED 기술은 수십 년 동안 상업용 및 산업용 조명 시장에서 표준 기술로 사용되었으며, 최근에는 주거용 시장에서도 널리 사용되고 있다.

새롭게 떠오르는 UV LED 시장은 광범위한 LED 산업에서 쌓아온 기술력과 공급망을 활용하여 고성능의 신뢰할 수 있는 솔루션을 제공하고 있다. 탄탄한 LED 칩제조업체들의 수가 많기 때문에, UV LED 기술은 매년 점차 개선되어 더 높은 출력, 비용 절감, 그리고 높은 효율성을 갖춘 디바이스로 발전할 가능성이 높아지고 있다.

이는 가시광선 및 적외선 LED 파장에서 일어난 발전과 유사하다. 현재 UV-A 범위에서 상용화된 다양한 UV LED 파장이 있으며, 최근에는 UV-B 및 UV-C LED도 상용화되었다. UV LED는 향후 몇 년간 가격 하락과 함께 출력 및 효율성의 개선을 보일 것으로 기대된다.

유연한 폼 팩터

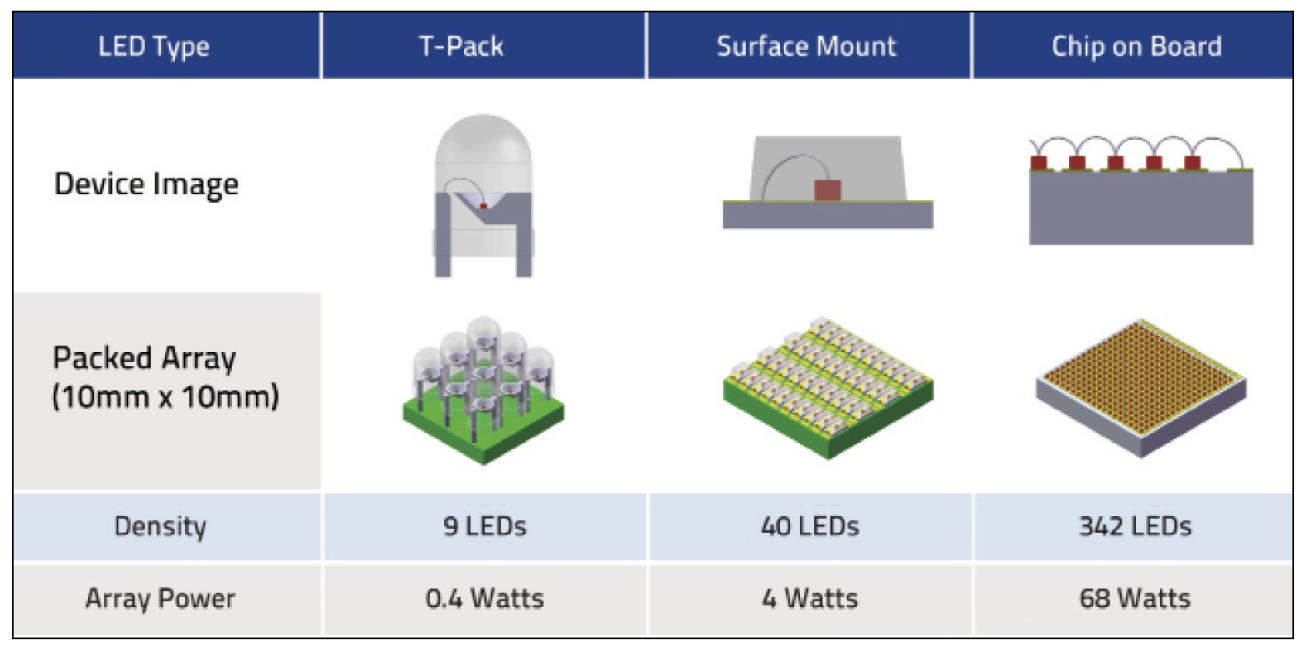

LED 기술은 전통적인 램프에 비해 기본적으로 더 컴팩트한 기술이다. LED는 다양한 패키징 방법을 통해 다양한 폼팩터로 구현할 수 있다. Chip-on-Board (COB) LED 기술은 bare LED 칩을 기판과 직접 접촉 시켜 LED 배열을 생성하는 방식으로, UV LED 램프 제조에서 가장 널리 사용되는 패키징 기술이다. COB는 ‘T-pack’이나 표면 실장형 LED와 같은 기존 LED 기술에 비해 여러 가지 장점을 가지고 있는 LED 포장 방법이다(아래 그림 참조).

패키징형 또는 표면 실장형 LED는 광학 렌즈, 본딩 와이어, 전극, 레진이 포함돼 있어 LED를 보호하기 위해 캡슐화된다. 표면 실장형 장치(SMD)는 T-pack보다 더 높은 패키징 밀도를 제공하지만 COB보다는 여전히 밀도가 낮다. 패키징된 LED에 비해 LED 칩의 크기가 작기 때문에 COB는 표면 실장형 기술보다 훨씬 더 높은 패키징 밀도를 제공할 수 있다.

이러한 옵션들은 다양한 응용 분야에 대해 훨씬 더 큰 설계 유연성을 제공하며, 그 결과 최종 사용자에게 더 나은 스펙트럼 정확도와 균일성을 제공한다. 예를 들어, LED 기판은 유연한 기판, 구형 기판 또는 ProPhotonix COBRA Cure FX 시리즈처럼 비대칭적인 분포로 배치할 수 있어, 램프의 가장자리에더 많은 LED가 배치되어 그림자 효과를 줄일 수 있다.

이로 인해 전통적인 램프에 비해 더 작은 공간에서 더 높은 강도와 균일성을 제공할 수 있다. 오늘날 UV LED 램프는 상용화되어 다양한 형태로 제공된다. 예를 들어, 컴팩 트한 모듈형 시스템, 생산 라인에 통합된 중형 스택형 램프 또는 공간 제약이큰 문제가 되지 않는 대형 시스템 등이 있다.

다중 파장 기능

LED 기술은 조명 디자이너가 사용 가능한 모든 파장에서 작업할 수 있게 해주며, 여러 파장을 밀접하게 결합하여 최적의 빛 혼합을 구현할 수 있는 장점을 제공한다. LED 광원은 사용자가 경화 시스템을 최적화할 수 있는 더 큰 기회를 제공한다. 즉, 경화되는 매체의 흡수 스펙트럼에 맞춰 다중 파장 시스템을 설계하여 생산 효율성을 높일 수 있다. 이 스펙트럼은 정밀하게 조정된 스펙트럼으로 설계할 수 있으며, 정확한 제어와 실시간 모니터링을 통해 빛의 수명 동안 일관된 성능을 보장한다. 또한, 빛의 특정 구간을 제어할 수 있어 사용자가 조명 영역에 따라 강도를 조절할 수 있다.

정밀 제어

LED 기반 시스템은 수천 개의 장치가 있더라도 전통적인 램프보다 훨씬 더 쉽게 유지보수할 수 있다. 예를 들어, 각 스트링은 개별 드라이버 회로를 통해 독립적으로 제어할 수 있다. 이와 같은 LED의 국소적 제어는 램프 내에서 LED를 더 정밀하게 조정할 수있게 하여 전반적인 안정성과 균일성을 향상시킨다. LED 램프는 아날로그 또는 디지털 방식으로 제어할 수 있다.

LED의 광 출력 강도는 마이크로초 단위로 정밀하게 제어할 수 있어 원하는 방출 스펙트럼을 정확하게 달성할 수 있다. 디지털 기술로서, LED는 이더넷, I2C, RS485, 아날로그 등 다양한 통신 프로토콜과 호환된다. 작업 환경에서 전자기 간섭이 문제인 경우, 전자 통신 대신 광통신(광섬유)을 사용하여 조명과의 통신을 구현할 수 있다.

안정성

전자 소프트웨어 제어를 사용하면 LED의 광 출력 강도를 오랜 시간 동안 안정적으로 유지할 수 있다. 특히, 이 수준의 제어는 몇개의 LED에서부터 수천 개의 LED에 이르는 시스템까지 확장할수 있다. 전기적 측면에서, LED는 수은 램프보다 에너지 효율성이더 높다. 이는 LED가 낮은 전압에서 작동하므로 전기적으로 더간단하고 안전하게 운영될 수 있기 때문이다.

다운타임 감소

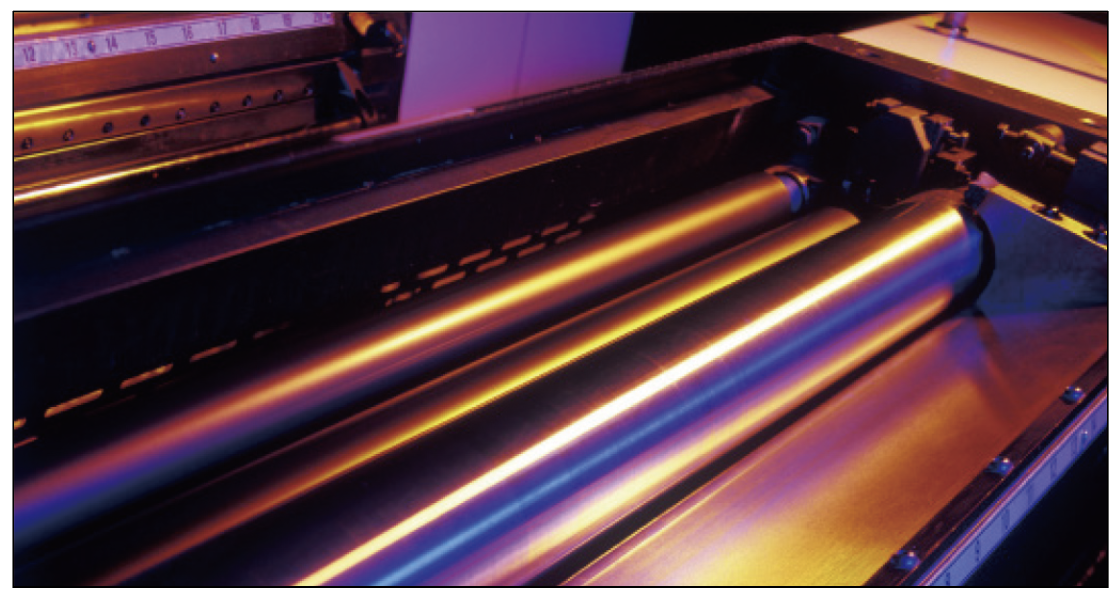

LED 경화 램프가 인쇄 표면에 매우 가까이 위치한 응용 분야에서는 시간이 지남에 따라 발광 창에 인쇄된 물질이 축적될 수 있다. 때때로, 잉크가 인쇄 헤드를 떠날 때 기판 표면에 닿지 않고 공기 흐름에 실려서 시간이 지나면서 창 표면에 쌓인다. 또 다른 경우는 기판과 경화 램프 간의 근접성으로 인해 발생한다. 때때로, 필요 이상으로 큰 물질 방울이 창 표면에 떨어지는 헤드 스트라이크가 발생한다.

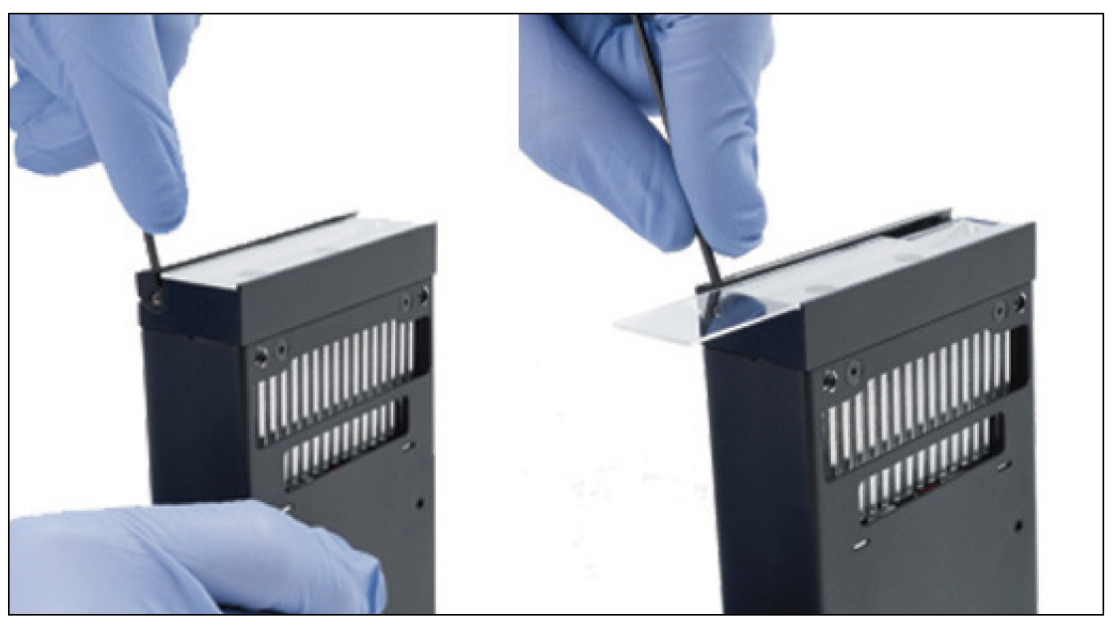

두 경우 모두 물질이 UV LED 모듈의 창에서 경화되며, 그 결과 모듈에서 나오는 UV 빛이 차단된다. 이를 해결하기 위해 UV LED 램프 창은 정기적으로 청소하여 경화된 물질을 제거한다. 그러나 이 방법은 창 표면에 긁힘을 유발할 수 있어 빛 출력에 영향을 미칠 수 있다. COBRA Cure FX 시리즈는 창을 쉽게 교체할 수 있는 모델을 제공하여 창을 빠르게 교체함으로써 다운 타임을 줄일 수 있다.

열에 민감한 기판

LED 출력에서 발생하는 열은 경화되는 기판에 거의 영향을 미치지 않는다. LED의 이 ‘차가운 경화’ 특성은 열에 민감한 폴리머, 종이 및 기판을 사용하는 응용 분야에서 중요하다. 셔터나 고전압 점화기가 필요하지 않다.

인스턴트 온

LED는 즉시 켜지며 예열 시간이 필요 없다. 또한 연속, 플래시 또는 펄스 모드로 빛을 출력할 수 있으며, 넓은 동적 강도 범위 내에서 원하는 스펙트럼 분포를 유지할 수 있다.

실시간 모니터링

램프의 수명 동안 안정성을 보장하기 위해, 다양한 모니터링 기능이 램프에 내장될 수 있다. 예를 들어, LED 기판 온도의 열 모니터링, 단락 모니터링, 혹은 전류 급상승 보호 기능 등이 있다. 또한 안전 기능을 내장하여 램프 자체나 OEM 시스템이 명령을 보내 인원이나 램프 보호를 위해 램프를 종료할 수 있다.

환경 친화적

LED는 전통적인 기술보다 환경 친화적이다. 이는 유해한 UVC를 방출하지 않고, 수은과 같은 독성 중금속을 포함하지 않기 때문이다. 따라서 중금속 폐기물이 제거된다. 또한, LED는 전통적인 램프 기술보다 더 높은 주변 온도에서 작동할 수 있다. UV LED 모듈의 수명 동안 일정한 출력을 유지할 수 있으며, 소프트웨어를 사용하여 긴 수명을 보장할 수 있다.

간편한 설치

새로운 시스템에서 중요한 고려 사항 중 하나는 시스템에 쉽게 설치할 수 있는지 여부이다. COBRA Cure FX 시리즈는 LED 솔루션이 제공하는 컴팩트함을 최적화하도록 설계되었다. ProPhotonix COBRA Cure FX는 시스템 통합을 용이하게 하기 위해 여러 가지 장착 옵션과 산업 표준 전기 연결을 제공한다.

비용 이점

전통적인 램프 시스템과 비교했을 때, LED 시스템은 램프의 수명 동안 상당한 이점을 제공한다. 수은 램프는 수명이 짧아 자주 교체해야 한다. 이는 다운타임이 시간당 수천 또는 수백만 원의 수익 손실을 초래할 수 있는 생산 라인에서는 부적합할 수 있다. LED 기반 시스템의 운영 비용은 즉시 켜고 끄는(인스턴트ON/ OFF)기능 덕분에 낮아진다.

또한, LED의 긴 수명으로 인해 유지 보수 비용도 낮아진다. LED는 필터나 환기 시스템과 같은 추가적인 구성 요소를 필요로 하지 않는다. 빛의 균일성, 플래시 속도 및정밀한 스펙트럼 출력을 제어할 수 있는 고유한 기능 덕분에 운영 효율성이 향상된다.

COBRA Cure FX 시리즈

최적의 UV LED 경화 램프 선택, 최적 파장 선택 및 적절한 경화 매체 사용은 경화 품질을 개선하고, 생산성을 높이며, 시간이 지나도 일관된 성능을 제공한다. UV LED 램프를 고려할 때, 광 출력, 예상 수명 및 성능에서 중요한 차이가 있을 수 있음을 인지해야 한다. LED 램프의 성능은 모듈이 얼마나 잘 설계되고 제조되었는지에 따라 달라진다. 수년간의 연구와 광범위한 고객 실험을 거쳐 ProPhotonix는 COBRA Cure FX 시리즈를 출시했다.

이 제품군은 잉크, 코팅 및 접착제의 UV 경화를 위해 특별히 설계되었으며, LED 기술에 대한 수십 년의 전문 지식과 현장 교체 가능한 창을 포함한 여러 독특한 기능을 갖추고 있다. 컴팩트하고 팬 냉각 시스템을 채택한 COBRA FX 시리즈는 최대 16W/cm² 또는 최대 42J/cm²의 강도를 제공하며, 시스템에 맞는 최적의 솔루션을 선택할 수 있도록 설계되었다.

자료제공: ProPhotonix(www.prophotonix.com)
