JAI, RGB·NIR을 최대 146kHz로 동시 촬영하는 CXP-12 라인 스캔 카메라

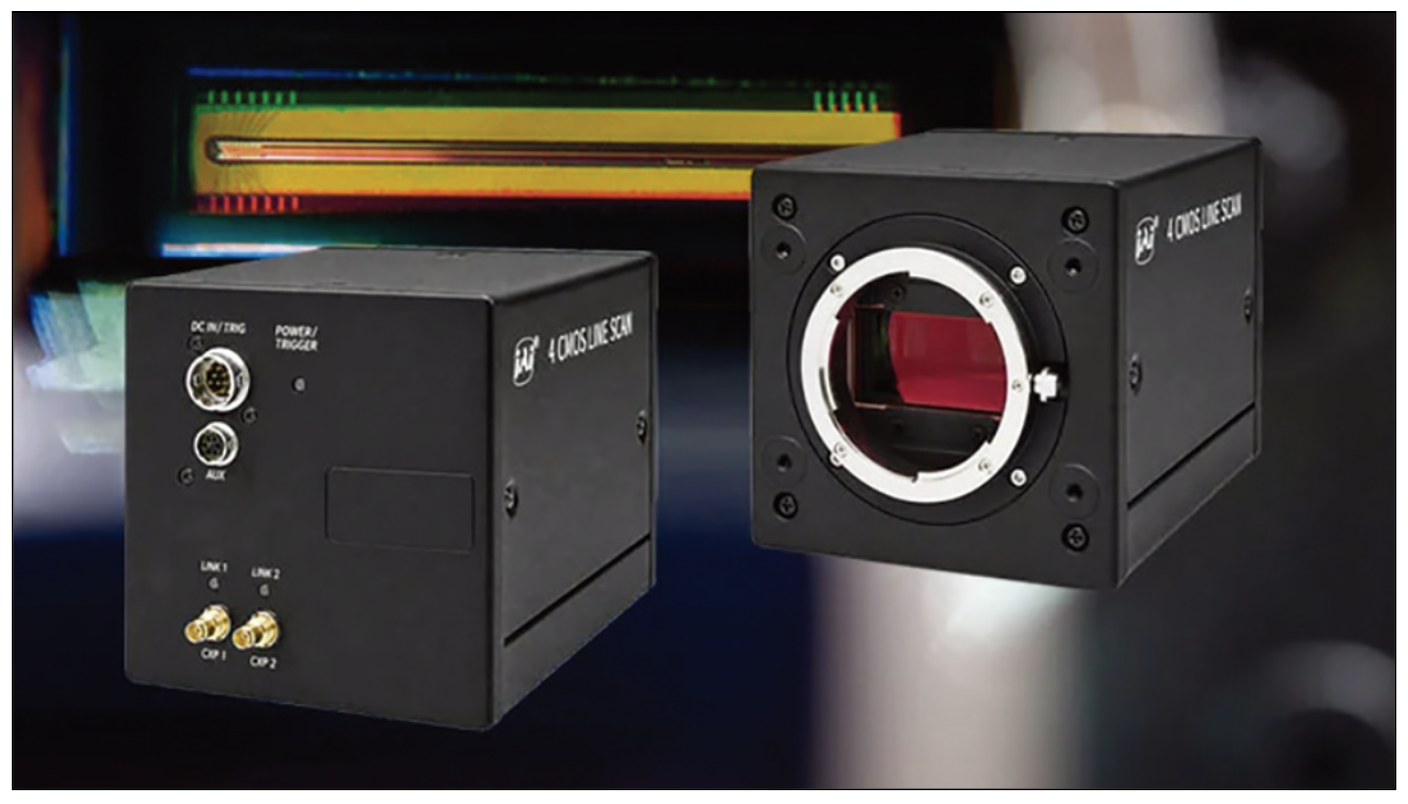

▲ RGB와 NIR을 동시에 촬영하는 JAI ‘Sweep+ Series’ CXP-12 라인 스캔 카메라

JAI가 프리즘 기반 라인 스캔 카메라 ‘Sweep+ Series’에 CoaXPress 2.0 CXP-12 인터페이스를 적용한 신형 멀티스펙트럴 모델 ‘SW-4000QCXP2A’와 ‘SW-8000Q-CXP2A’를 추가했다.

하나의 광학 경로에서 RGB와 NIR 동시 획득

두 카메라는 입사광을 프리즘으로 R·G·B·NIR 네 개의 파장대로 분리한뒤 각 대역을 전용 CMOS 센서에 전달한다. 네 채널이 하나의 공통 광학 경로를 사용하기 때문에 컬러와 NIR 영상의 공간 정렬을 정확하게 유지할 수 있는 것이 특징이다.

JAI는 이 구조가 쿼드리니어 방식에서 발생할 수 있는 비직각 시야(offangle viewing), 공간 보정 문제, 원통형 대상물의 3D 오프셋과 같은 정렬 문제를 줄일 수 있다고 설명한다. 가시광 영상에서 확인하기 어려운 특징이나 이물질을 NIR 채널로 동시에 확인할 수 있어 컬러 검사와 재질·이물 검사를 하나의 카메라에서 수행하는 멀티스펙트럴 검사에 적합하다.

4K는 146kHz, 8K는 73kHz 라인 속도

SW-4000Q-CXP2A는 8비트 출력 기준 라인당 4,096픽셀의 4K 해상도에서 최대 146kHz의 라인 속도를 지원한다. SW-8000QCXP2A는 라인당 8,192픽셀의 8K 해상도에서 최대 73kHz를 지원한다. 두 모델 모두 2개의 Micro-BNC 커넥터를 사용하는 CoaXPress 2.0 CXP-12 인터페이스를 채택했다.

Power-over-CoaXPress(PoCXP)를 지원하며 CXP-6과 CXP-3 구성도 사용할 수 있다. CoaXPress 연결을 통한 트리거링과 로터리 엔코더 직접 연결 기능도 제공해 컨베이어나 연속 이송 장비와의 동기화를 단순화했다.

채널별 제어와 내장 이미지 처리 기능

R·G·B·NIR 각 채널의 게인과 노출을 개별 설정할 수 있으며, 수평·수직 비닝을 통해 감도를 높일 수 있다. SW-4000Q-CXP2A는 7.5×7.5㎛와 7.5×10.5㎛ 두 가지 픽셀 크기를 선택할 수 있고, 두 모델 모두 ROI 설정으로 전체 라인 폭이 필요하지 않은 경우 스캔 속도를 높일 수 있다.

카메라 내부에는 PRNU/DSNU 보정, 블랙 레벨 조정, 플랫·컬러 셰이딩 보정, 색수차 보정, 수평 미러링, 노이즈 필터링 기능이 포함된다. 또한 RGB 데이터를 HSI, CIE XYZ, sRGB, Adobe RGB 또는 사용자 정의 RGB 형식으로 변환하는 색 공간 변환 기능을 제공한다.

JAI는 두 모델의 주요 적용 분야로 배터리 전극 검사, 과일·채소 선별, 폐기물 및 재활용 선별, 보안 인쇄 검사, 롤투롤 및 웹 검사, 반도체, 평판 디스플레이 검사 등을 제시 한다. RGB와 NIR 정보를 동시에 확보해 가시광만으로 구분하기 어려운 특징·결함·이물질을 한 번의 스캔에서 함께 분석할 수 있다.

자료제공: JAI (www.jai.com)
