Allied Vision, 100GigE와 Pregius S 결합한 고속 머신비전 카메라 ‘FXO 시리즈’

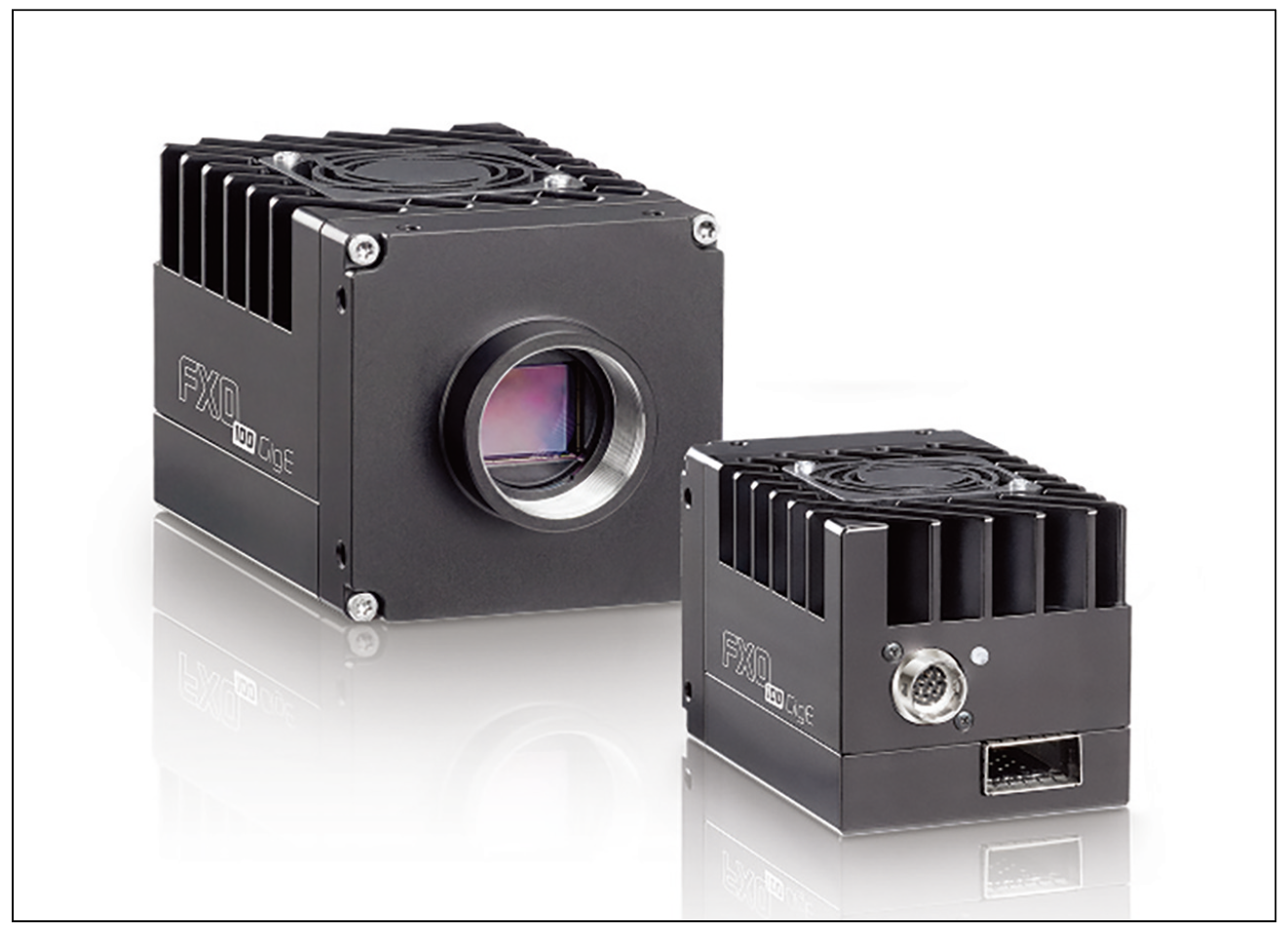

▲ Sony Pregius S 센서와 100GigE 인터페이스를 적용한 ‘FXO 100GigE 시리즈’

Allied Vision이 Sony Pregius S 글로벌 셔터 센서와 100GigE 인터페이스를 결합한 머신비전 카메라 ‘FXO 100GigE 시리즈’를 출시했다. 24.5메가픽셀 IMX925 센서를 탑재한 ‘fxo925x100GigE’ 와 12.3메가픽셀 IMX926 기반의 ‘fxo926x100GigE’로 구성되며, 각각 최대 442.7fps와 660.8fps의 촬영 속도를 지원한다.

최대 660.8fps와 100GigE 고속 전송

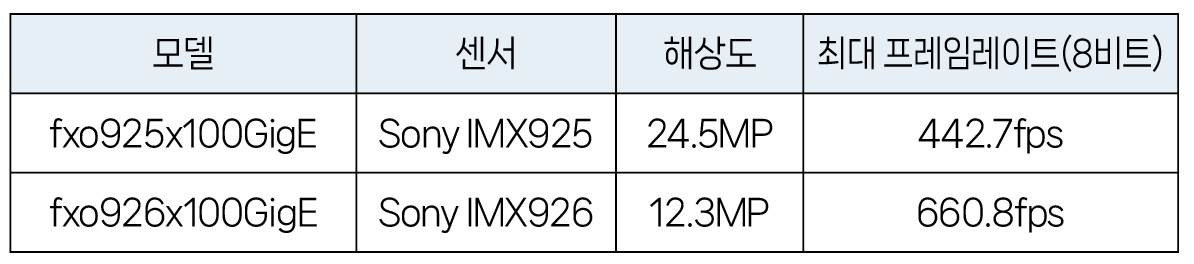

fxo925x100GigE는 24.5메가픽셀 Sony Pregius S IMX925 글로벌 셔터 센서를 탑재해 8비트 기준 최대 442.7fps를 지원 한다. fxo926x100GigE는 12.3메가픽셀 IMX926 센서를 기반 으로 최대 660.8fps의 촬영 속도를 제공한다. 두 모델의 외형 크기는 58×58×101mm로 동일하다.

데이터 인터페이스에는 100GigE QSFP28 광통신을 적용하고 RDMA를 지원한다. 최대 10km의 케이블 길이를 지원해 카메 라와 연산 시스템의 설치 거리가 긴 장비에서도 높은 대역폭을 유지할 수 있으며, 대용량 영상 데이터를 처리하는 환경에서 안정적인 데이터 전송을 지원한다.

* 공통 사양: 100GigE(QSFP28, 광섬유)+RDMA / 최대 케이블 길이 10km / 크기 58×58×101mm

컴팩트 하우징과 열 관리 설계

FXO 100GigE 시리즈는 고속 인터페이스와 고해상도 센서를 컴팩트한 하우징에 구성했다. C 마운트와 RF 마운트, Flat Front 옵션을 제공하며, 밀폐형 하우징 구조를 적용해 생산 환경에서 먼지가 카메라 내부로 유입될 가능성을 줄였다. 장시간 연속 운전을 위해 열 설계도 최적화했으며, 동적 팬 제어 기능과 팬 온·오프 옵션을 제공해 냉각 성능과 시스템 요구조건을 조정할 수 있다.

반도체·전자부품 검사와 3D 계측에 적용

글로벌 셔터와 고속 데이터 전송을 결합해 반도체와 전자부품 제조 공정의 고처리량 2D·3D 자동광학검사(AOI)에 활용할 수 있다. 빠르게 움직이는 대상도 왜곡을 줄여 촬영할 수 있으며, RDMA 기반 전송은 데이터 부하가 높은 환경에서도 영상 데이터 흐름을 안정적으로 유지하도록 지원한다. 고해상도와 안정적인 스트리밍, 낮은 지연시간을 바탕으로 정밀 계측과 산업용 측정에도 적용할 수 있다. 또한 빠른 스캔 과정에서 데이터 누락 위험을 줄여 레이저 삼각측량, 3D 스캐닝, 고속 영상 획득 등 대용량 영상 데이터를 연속 처리하는 비전 애플리케이션에 대응한다.

자료제공: Allied Vision (www.alliedvision.com)
