Baumer, RF 마운트로 렌즈 제어까지 통합한 고성능 산업용 카메라 ‘LX 시리즈’

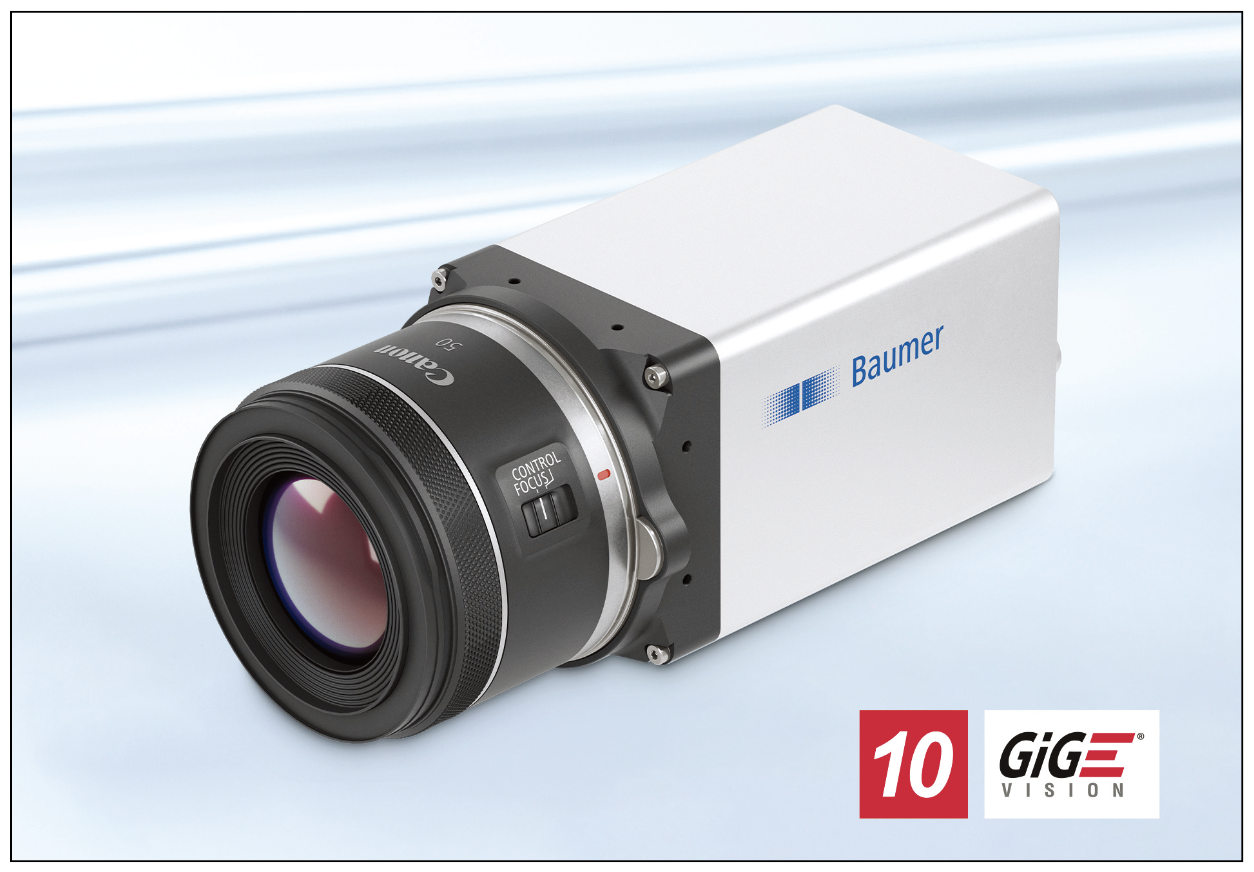

▲ Canon RF 마운트를 통합해 초점과 조리개를 직접 제어하는 ‘LX 시리즈’

Baumer(바우머)가 고성능 산업용 카메라 ‘LX 시리즈’에 Canon RF 마운트 모델을 추가했다. 신제품은 RF 마운트의 장착 구조와 전기적 연결, 렌즈 제어 기능을 카메라에 통합해 외부 인터페이스나 추가 케이블, 별도의 전원 공급 장치 없이 초점과 조리개를 직접 제어할 수 있다. 최대 65메가픽셀의 해상도와 초당 최대 18프레 임의 촬영 성능을 지원한다.

RF 마운트와 렌즈 제어 기능 통합

RF 마운트 LX 시리즈는 Canon이 미러리스 카메라용으로 확립한 RF 렌즈 시스템을 산업용 이미지 처리 분야에 적용한 제품이 다. Baumer는 라이선스 계약을 기반으로 RF 마운트의 장착 구조와 전기적 연결 기능을 카메라에 통합했다. 이에 따라 렌즈 제어를 위한 외부 인터페이스와 별도의 케이블, 추가 전원 공급 장치가 필요하지 않아 카메라 시스템 구성을 간소화할 수 있다. 포커스 바이 와이어 방식을 이용해 초점을 빠르고 정밀하게 설정할 수있다.

최대 65메가픽셀·18fps의 고해상도 촬영

LX 시리즈 RF 마운트 모델은 최대 65메가픽셀의 해상도와 초당 최대 18프레임의 프레임 레이트를 지원한다. 모노크롬과 컬러 모델로 제공되며, 풀프레임 센서 형식까지 지원해 검사 대상과 필요한 해상도, 촬영 범위에 맞춰 카메라를 구성할 수 있다. 신형 RF 마운트 모델은 기존 EF 마운트 모델보다 길이가 약 20% 짧다. 높은 해상도와 촬영 속도를 제공하면서 카메라 크기를 줄여 설치 공간이 제한된 검사 장비나 생산 시스템에도 적용하기 쉽다.

OOCI 기반 초점·조리개 소프트웨어 제어

렌즈의 초점과 조리개는 OOCI(Open Optics Camera Interface Standard)를 통해 카메라에서 직접 제어된다. OOCI는 GenICam 표준을 확장해 렌즈 제어 명령을 추가한 인터페이스로, 기존 GenICam 기반 소프트웨어 환경에서 카메라와 렌즈를 함께 제어할 수 있도록 지원한다. 초점과 조리개를 소프트웨어로 변경할 수있어 검사 대상의 높이와 위치, 촬영 거리 등이 달라져도 렌즈를 수동으로 다시 조정하는 부담을 줄일 수 있다.

제약·자동차·스포츠 분야로 적용 확대

제약 산업에서는 블리스터 팩과 접이식 상자 등의 제품을 촬영해 데이터 매트릭스 코드와 유통기한 등 관련 정보를 하나의 고해상도 이미지에서 확인할 수 있다. 자동차 생산에서는 높이와 위치가 서로 다른 부품을 기계적인 개조 없이 검사할 수 있다. 스포츠 분야에서는 촬영 거리와 장면이 계속 변하는 상황에서도 고해상도 이미지 데이터를 바탕으로 움직임 순서와 반응 시간, 경기 상황을 정밀하게 분석할 수 있다.

자료제공: Baumer(www.baumer.com)
