Beckhoff, 교차 편광 필터 적용한 일체형 머신비전 유닛 ‘VUI 시리즈’

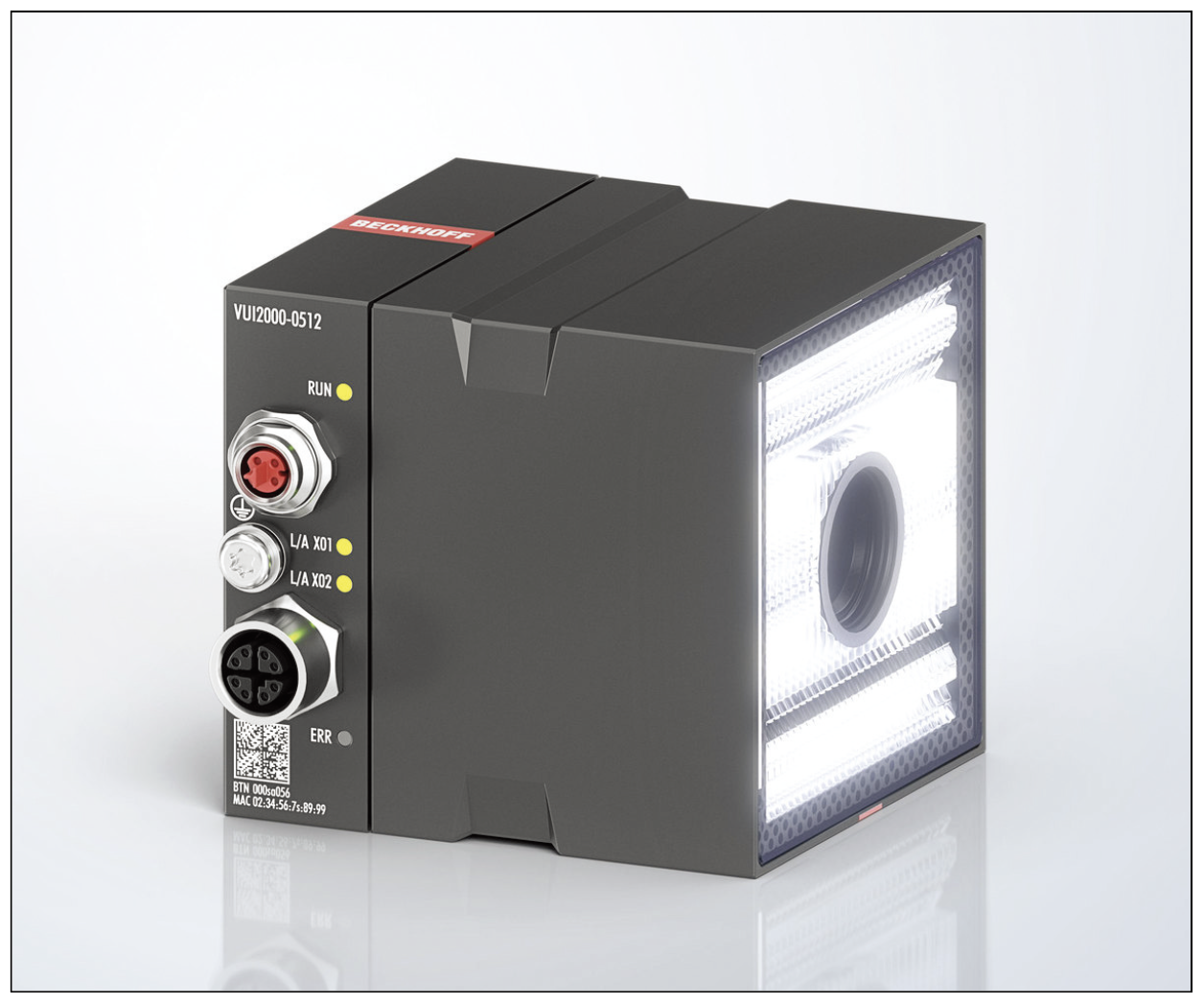

▲ 카메라·조명·액체 렌즈를 통합한 Beckhoff ‘VUI 시리즈’

Beckhoff가 카메라와 조명, 액체 렌즈 기반 초점 조절 광학계를 하나의 장치에 통합한 ‘VUI(Vision Unit Illuminated) 시리즈’를 확대했다. 새롭게 추가된 16개 모델에는 Sony Pregius S 이미지 센서가 적용됐으며, 5.1·8.1·12.4메가픽셀의 해상도를 제공한다. 교차 편광 필터를 적용한 모델도 추가해 광택이 있거나 투명한 대상에서 발생하는 반사를 억제하고 검사 범위를 넓혔다.

카메라·조명·액체 렌즈를 하나로 통합: VUI 시리즈는 이미지 촬영을 위한 카메라와 조명, 초점을 조절할 수 있는 액체 렌즈 기반 광학계를 하나의 컴팩트한 장치에 통합한 머신비전 유닛이다. 카메 라와 렌즈, 조명을 개별적으로 구성하는 방식과 비교해 설치와 시운전에 필요한 작업을 줄일 수 있다. 기계 제작과 제조 현장의 사용 환경을 고려해 컴팩트하고 견고하게 설계됐으며, 제어 시스템에 쉽게 통합할 수 있도록 구성됐다. 액체 렌즈 기반 광학계를 통해 검사 조건에 맞춰 초점을 조절할 수 있다.

Sony Pregius S 센서 적용한 16개 모델 추가: 확장된 VUI 시리즈 에는 Sony Pregius S 이미지 센서를 탑재한 16개 모델이 추가됐 다. 해상도는 5.1메가픽셀과 8.1메가픽셀, 12.4메가픽셀로 구성돼 검사 속도와 정밀도, 촬영 범위에 따라 선택할 수 있다. 빠른 사이 클이 요구되는 생산 공정부터 세부 특징을 구분해야 하는 정밀 품질 검사까지 다양한 머신비전 작업에 대응한다. 고해상도 모델은 측정 및 검출 정확도를 높여야 하는 애플리케이션에 적합하다.

표면 반사를 억제하는 교차 편광 필터: 새로운 VUI 모델은 교차 편광 필터를 적용한 사양으로도 제공된다. 교차 편광 필터는 내장 조명에서 발생하는 표면 반사를 억제해 검사 대상의 특징을 높은 대비로 촬영할 수 있도록 지원한다. 광택이 있는 표면이나 투명한 대상에서는 조명 반사가 검사 특징을 가릴 수 있다. 교차 편광 필터를 활용하면 이러한 반사 영향을 줄여 유리와 플라스틱, 물 등을 통과해 촬영할 때도 대상의 특징을 선명하게 포착할 수 있다.

고속 공정부터 투명·반사체 검사까지 적용: VUI 시리즈는 빠른 생산 사이클이 요구되는 공정부터 높은 측정 및 검출 정확도가 필요한 정밀 품질 검사까지 폭넓게 적용할 수 있다. 카메라와 조명, 초점 조절 광학계를 하나로 통합해 설치와 시운전 부담도 줄인다. 교차 편광 필터 모델은 광택이 있거나 투명한 표면에서 발생하는 조명 반사를 억제해 기존 구성으로 확인하기 어려웠던 특징을 높은 대비로 촬영할 수 있다. 이를 통해 반사와 투명성이 검사 품질에 영향을 주는 머신비전 애플리케이션에도 대응한다.

자료제공: Beckhoff(www.beckhoff.com)
