Teledyne, 고대역폭 머신 비전을 위한 프레임 그래버 ‘Xtium3’

Teledyne DALSA가 차세대 고속 머신 비전 시스템을 위한 프레임 그래버 ‘Xtium3 PCIe Gen4 시리즈’를 발표했다. Xtium3는 PCI Express Gen4 인터페이스와 Camera Link HS(CLHS) 표준을 결합해, 초고해상도·초고속 이미지 데이터를 안정적으로 처리할 수 있도록 설계된 고대역폭 프레임 그래버 플랫폼이다.

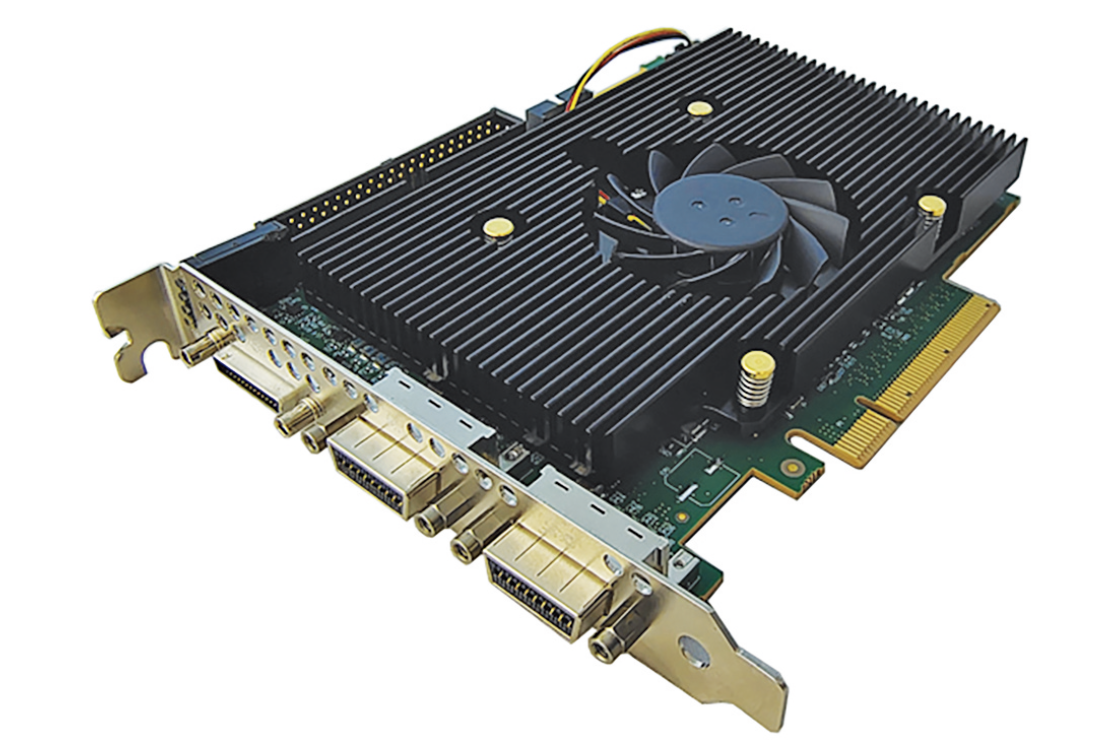

Xtium3 시리즈의 첫 번째 모델인 Xtium3-CLHS PX8은 검증된 Xtium2 플랫폼을 기반으로 개발됐으며, 단일 슬롯·단일 케이블 구조에서 최대 7개 CLHS 레인을 지원한다. 레인당 10.3125Gbps 속도로 동작해 총 72.2Gbps의 입력 대역폭을 제공하며, PCIe Gen4 x8 인터페이스를 통해 8.6GB/s의 안정적인 획득 대역폭과 최대 13.2GB/s의 호스트 전송 속도를 구현한다.

고속 전송 효율도 강화됐다. Xtium3-CLHS PX8은 97% 이상의 패킷 효율과 64/66비트 인코딩을 적용한 CLHS X 프로토콜을 활용해, 대용량 이미지 데이터를 지연 없이 처리한다. 또한 AOC 기반 7레인 구성으로 30m 이상의 장거리 케이블을 지원하며, 표준 AOC 케이블을 통해 수신 데이터를 최대 12대의 컴퓨터로 재 배포할 수 있어 분산 이미지 프로세싱 환경에도 적합하다.

한편 Xtium3 시리즈는 에어리어 스캔·라인 스캔, 흑백·컬러 카메라를 모두 지원해 Camera Link HS 기반 시스템에서 높은 구성 유연성을 제공한다.

자료제공: Teledyne DALSA (www.teledynedalsa.com)
