초당 90만 장 촬영에 빛까지 잡아낸다! 초고속카메라 ‘Phantom KT1610 시리즈’

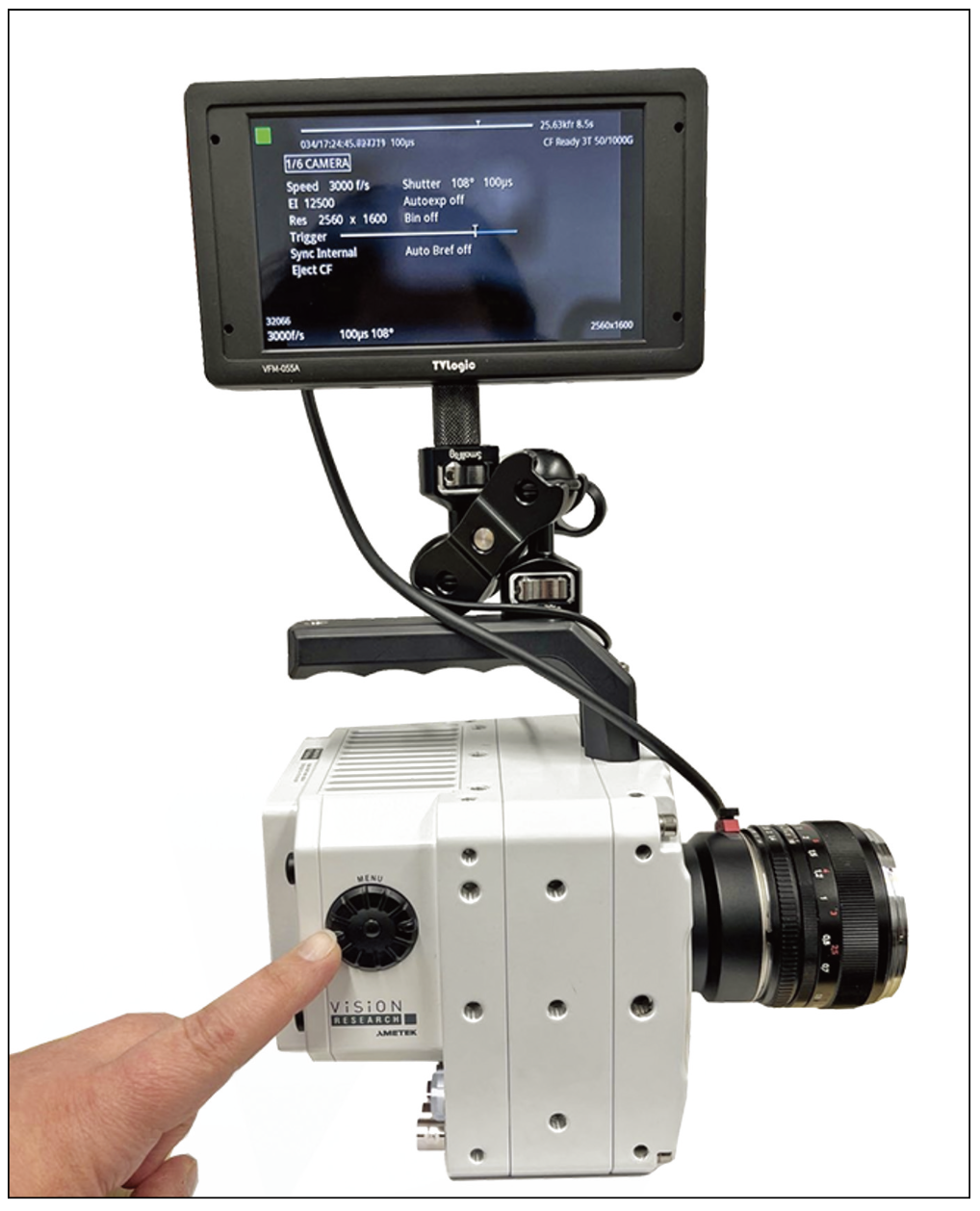

Phantom KT1610 고속카메라 시리즈의 외형은 Phantom VEO 시리즈의 크기보다 작고 컴팩트하게 설계되었으며, 최첨단 BSI센서를 탑재하여 고해상도에서도 초고속촬영이 가능하여 아주 우수한 품질의 영상을 제공한다. 또한 10G 이더넷 인터페이스에 의해 7배 더 빠른 데이터 다운로드 및 저장으로 빠른 워크 플로우가 가능하고, 대용량 1TB CF Express 메모리, SDI/HDMI 비디오출력, On-Camera Controls 등으로 안전하고 효과적인 고속촬영 운영이 가능하다.

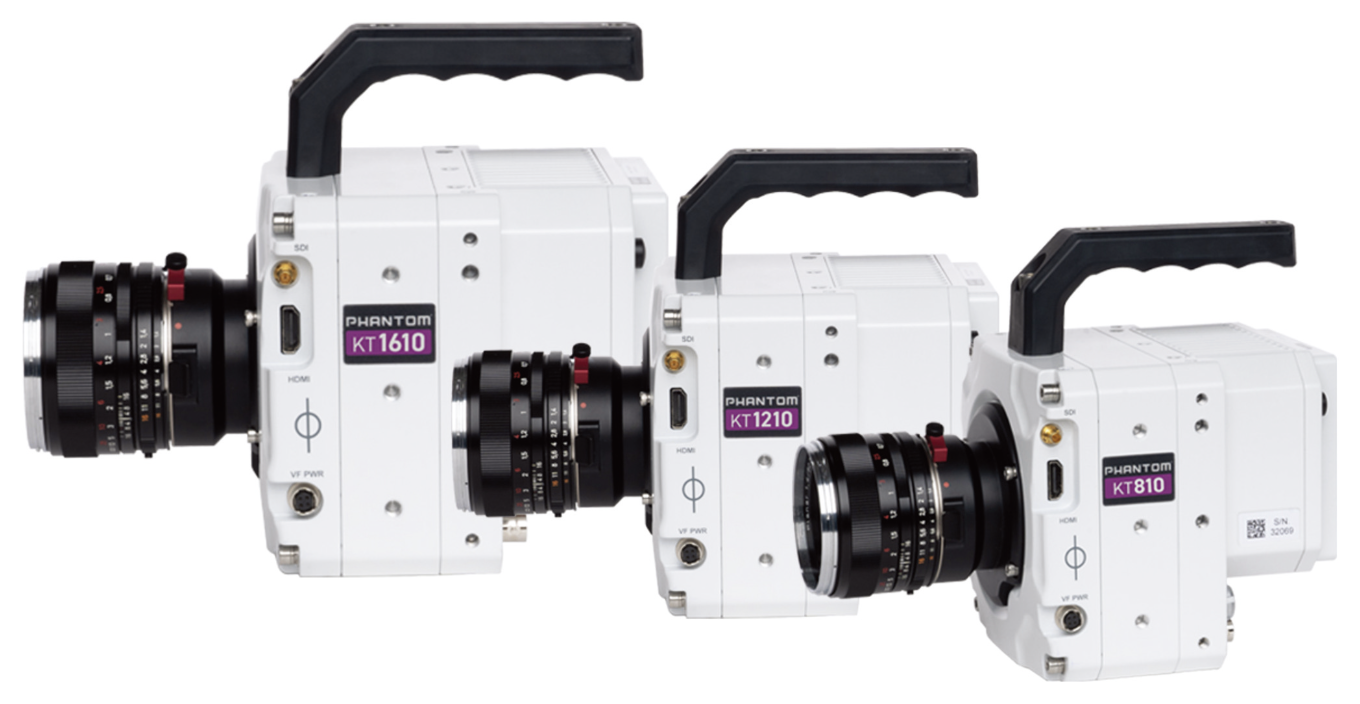

Phantom KT1610 시리즈는 촬영속도에 따라 KT1610, KT1210, KT810 세 가지 모델로 나뉘며, 모든 사양은 동일하나 고속촬영 속도에 차이를 두어 세 가지 버전으로 공급한다. 이 고속카메라들은 Binned 모드 사용 시 수직 해상도 크기를 2배로 키울 수 있어서 좀 더넓은 범위의 이벤트 현상을 관찰할 수 있으며, 저해상도에서 초고속의 이벤트 순간을 촬영하고자 할 때 매우 이상적인 기능 중에 하나이다.
1280x832 풀해상도에서 최대 1만5640fps 촬영
고속카메라 업계 최초로 혁신적인 기술 BSI센서를 탑재한 Phantom KT1610 시리즈 초고속카메라는 1280x832 풀해상도에서 KT1610/1210/810에 따라 각각 초당 1만5640장/ 1만2090장/ 7750장까지 촬영하며, 모든 해상도에서 거의 동일한 16.6기가픽 셀의 높은 데이터 처리속도를 제공한다.
해상도를 줄일 경우 각각 초당 57만8940장/ 57만8940장/ 62만5000장까지 고속촬영이 가능하며, 기본으로 최소 1.06㎲ 노출시간 제공으로 고화질의 영상을 획득한다. Fast 옵션을 이용할 경우 노출속도는 최소 190ns까지 속도를 증가시킬 수 있으며, 촬영속도는 최소 해상도에서 각각 91만6660장/ 70만8330장/ 91만6660장까지 증가시킬 수 있다.
이 고속카메라는 차세대 최첨단 고속카메라로써 Binning 모드를 제공하며, Binning 모드에서는 표준모드 보다 수직해상도의 크기가 2배 증가된 해상도에서 동일한 촬영속도를 제공함으로써 더넓은 영역의 영상을 획득할 수 있다.
최근에 출시되는 Phantom 고속카메라에 탑재된 BSI(Back Side Illuminated)는 입사광 방해를 초래하는 핵심적인 요소를 센서 뒷면으로 이동시킴으로써더 많은 빛이 전체 픽셀에 고르게 전달되도록 하는 첨단 기술 적용으로 광 감도와 QE가 매우 향상되었다.
이와 같은 이유로 인해 Phantom KT1610 시리즈 고속카메라는 768x192 표준 해상도에서 KT1610/KT1210/KT810 고속카메라에 따라 각각 최대 초당 11만장/ 8만5000장/ 5만5270장까지 촬영하는 데, 수직해상도를 2배로 증가시킨 384x384 해상도의 Binned 모드에서도 초당 11만장/ 8만5000장/ 5만 5270장까지 동일한 촬영속도를 제공한다. 이런 초고속 촬영 속도에도 불구하고 밝고 선명한 고화질의 영상을 구현한다.
Phantom에 적용된 BSI센서 기술로 모든 해상도에서 동일한 데이터 처리속도를 제공하게 됨으로써 고속에서도 고화질을 영상을 획득할 수 있다. 이 기술을 제공 하는 고속카메라는 Phantom 고속카메라가 유일하며 고속카메라 업계 최초로 개발된 혁신적이면서도 선구 적인 첨단 기술이다.
대용량 카메라 메모리
Phantom KT1610 시리즈 고속카메라는 12비트 픽셀 심도의 높은 비트 심도로 더 좋은 그레이 레벨을 제공하고 아주 미세한 부분까지 고속 촬영이 가능하다. 이러한 세밀하고 미세한 대상체를 고속으로 촬영할 때는 초당 대용량의 영상을 캡쳐해야 하기 때문에 고속카메라가 제공하는 메모리의 용량은 매우 중요하다.
Phantom KT1610 시리즈의 카메라 RAM 메모리는 KT1610과 KT1210은 32GB, 64GB, 128GB의 3가지 버전과, KT810 고속카메라는 16GB, 32GB, 64GB의 3가지 버전으로 공급한다. 1TB CF Express 대용량 외부메모리 장치는 옵션이다.
빠른 데이터 전송 및 저장
고속으로 촬영한 영상은 고속카메라 구매 시 기본으로 제공되는 10기가 이더넷을 이용할 경우 7배 빠른 속도로 영상을 다운로드하여 저장할 수 있다.
모든 Phantom 고속카메라와 마찬가지로 Phantom KT1610시리즈는 구매 시 Nikon F 마운트, PL 마운트, C 마운트, M42 마운트, Canon EOS 마운트 등 여러 마운트 중에서 사용자의 시험 분야에 적합한 렌즈를 선택하여 다양한 이벤트를 촬영하고 영상을 저장하고 분석할 수 있다.
그리고 카메라와 같이 제공되는 PCC 소프트웨어를 이용하여 촬영하는 즉시 필요한 부분만 Mark In & Mark Out 하여 불필요한 영상으로 인한 시간낭비를 줄일 수있다. 촬영 후에 매체에 저장된 영상은 밝기, 게인, 감마, 채도, 화이트밸런스 등의 영상 편집이 가능하고, 거리, 속도, 가속도, 각도 및 각속도 등의 계측및 분석도 가능하다.
고화질의 선명한 영상
카메라로 촬영함으로써 얼마나 훌륭한 영상을 제공하는 지에 영향을 미치는 매개변수는 EMVA1288 표준이다. 이 표준은 공급업체 간에 카메라 성능을 비교 및 대조할 수 있도록 EMVA1288 표준에 따라 카메라의 센서를 테스트함으로써 카메라의 성능의 정도를 보여줄 수 있으며 사용자가 카메라를 선택하는데 있어서 중요한 핵심 정보 중의 하나라고 할 수 있다.
Phantom KT1610 시리즈 고속카메라는 75% color, 84.6% mono(81.4% Binned)의 양자효율성(Quantum Efficiency, QE)을 보이고 있으며, 양자 효율성의 비율이 높다는 것은 빛을 감지하기 위한 감도가 더 높다는 것을 의미하며, 저조도(low light) 응용분야에 사용하기에 아주 유용하다.
또한, 이 카메라의 신호대잡음비(SNR)는 39.7dB(45.7dB Binned)이며, 신호대잡음비는 수치가 높을수록 이미지가 깨끗하며, 매우 낮은 광량을 갖는 응용분야에서 중요한 사양이다. 이 Phantom KT1610 시리즈 고속카메라의 다이나믹 레인지(DR)는 51.8dB(55.3dB Binned)로 다이나믹 레인지는 센서가 측정할 수 있는 최소 신호레벨(Temporal Dark Noise)부터 최대 신호 레벨(Saturation Capacity)까지의 비율을 나타낸다.
Dynamic Range는 빛의 강도의 최대치와 최소치를 감지하는 카메라의 능력을 나타낸다. 높은 Dynamic Range를 갖는 카메라는 아주 밝고 어두운 부분이 모두 있는 장면을 촬영할 때 이미지를 더욱 세밀하게 표현할 수 있다.
자료제공: 코미 대표 이은일 / Phantom 고속카메라 한국공식대리점, 코미 www.komiweb.co.kr / Tel. 031-251-2114 / 010-5091-2705
