코미, 업계 최초 BSI 센서 탑재 고속카메라 ‘Phantom T2110’

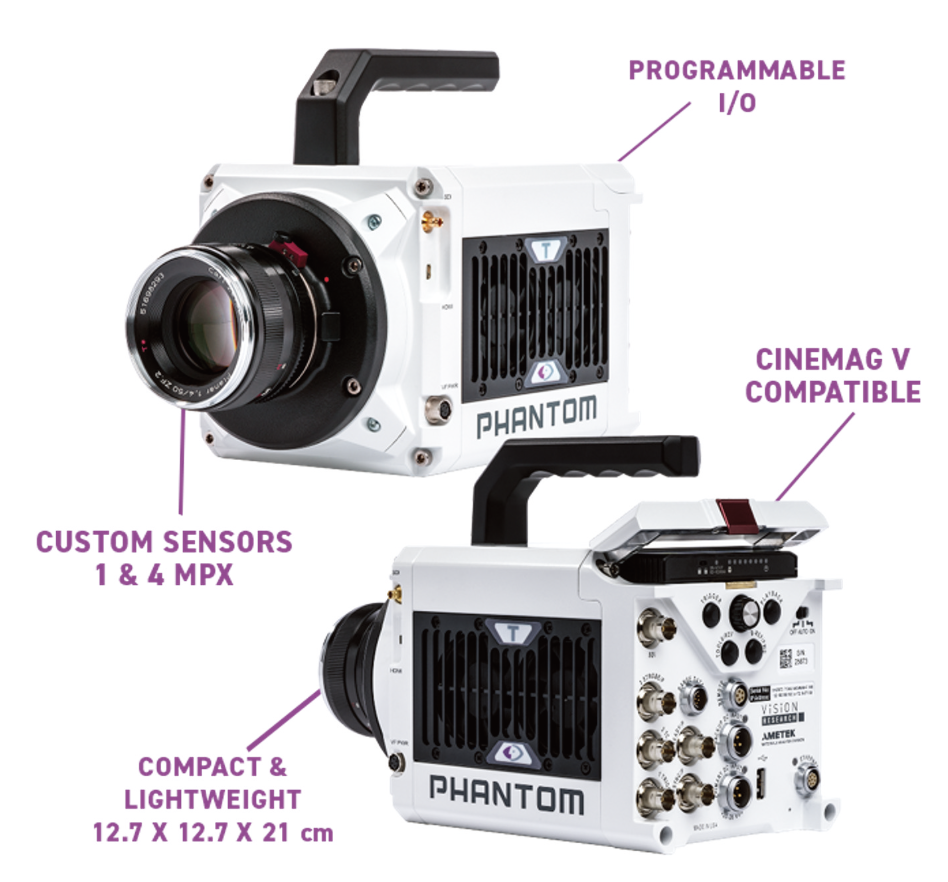

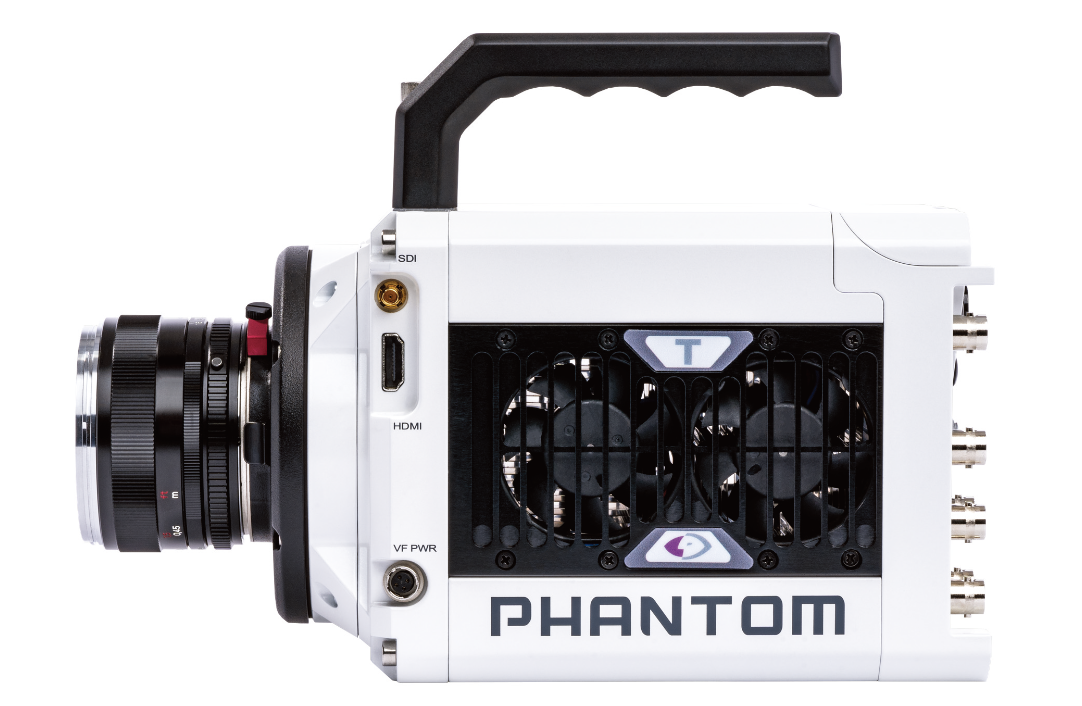

Phantom T2110 고속카메라는 Phantom TMX 고속카메라와 마찬가지로 고속카메라 업계 최초로 고속카메라에 채택한 BSI 센서를 탑재하여 고속에서도 뛰어난 영상미를 제공하는 고속카메라 이다. 이 고속카메라는 현재 공급되고 있는 Phantom 모델 중에서 Phantom T3610/T2410 고속카메라와 동일한 제품군이다.

Phantom T-시리즈는 촬영속도에 따라 T3610, T2410, T2110 세가지 모델로 나뉘며, 모든 사양은 동일하나 고속촬영 속도로 버전을 나누었다. 이 고속카메라들은 Binned 모드 사용 시 수직 해상도 크기를 2배로 키울 수 있어서 좀 더 넓은 범위의 이벤트 현상을 관찰할 수 있어서 저해상도에서 초고속의 이벤트 순간을 촬영 하고자 할 때 매우 이상적인 고속카메라이다.

T2110 고속카메라는 1280 x 800 풀해상도에서 최대 초당 21,010 장까지 촬영하며, 해상도를 축소할 경우 최대 초당 483,3300장을 촬영한다. 또한 Fast 옵션을 이용할 경우 최소 190ns까지 내려 가는 노출속도를 제공한다.

Phantom T2110 고속카메라는 32GB, 64GB, 128GB, 256GB의 4 가지 RAM 메모리 버전과 옵션으로 2TB & 8TB 외장메모리를 제공한다.

1280x800 풀해상도에서 최대 21,010fps 촬영


Phantom T2110 초고속카메라는 혁신적인 기술 BSI센서를 탑재 하였으며, 와이드한 1280x800 풀해상도에서 초당 21,010장까지 촬영하며, 21.5기가픽셀의 높은 데이터 처리속도를 제공한다. 해상도를 줄일 경우 초당 483,330장까지 고속촬영이 가능하며, 1.1㎲ 노출시간 제공으로 고화질의 영상을 획득한다. 노출시간은 Fast 옵션을 이용할 경우 최대 190ns까지 속도를 증가시킬 수 있다.

이 고속카메라는 차세대 최첨단 고속카메라로써 Binning 모드를 제공하며, Binning 모드에서는 표준모드 보다 수직해상도의 크기가 2배 증가된 해상도에서 동일한 촬영속도를 제공함으로써 더넓은 영역의 영상을 획득할 수 있다. 최근에 출시되는 Phantom 고속카메라에 탑재된 BSI(Back Side Illuminated)는 입사광 방해를 초래하는 핵심적인 요소를 센서 뒷면으로 이동시킴으로써더 많은 빛이 전체 픽셀에 고르게 전달되도록 하는 첨단 기술 적용으로 광 감도와 QE가 매우 향상되었다.

이러한 이유로 Phantom T2110 고속카메라는 1280x192 해상도 에서 초당 86,560장까지 촬영이 가능하며, 또한 수직해상도를 2 배로 증가시킨 해상도 640x384의 Binned 모드에서도 동일한 촬영속도인 초당 86,560장 촬영이 가능하다. 이러한 초고속 촬영속 도에서도 전례없는 뛰어난 영상의 품질을 구현한다.

Phantom에 적용된 BSI센서 기술로 모든 해상도에서 동일한 데이터 처리속도를 제공하게 됨으로써 고속에서도 고화질을 영상을 획득할 수 있다. 이 기술을 제공하는 고속카메라는 Phantom 고속카메라가 유일하며 고속카메라 업계 최초로 개발된 혁신적이면서도 선구적인 첨단 기술이다.

대용량 카메라 메모리

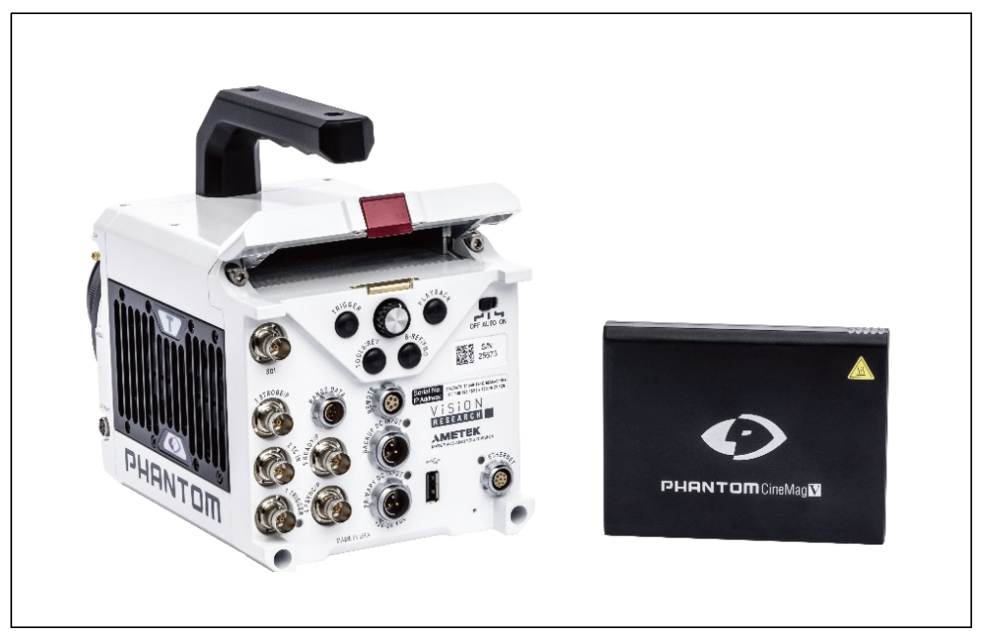

▲ Phantom T시리즈 카메라 및 Phantom CineMag V 저장장치

Phantom T2110 고속카메라는 12비트 픽셀 심도의 높은 비트 심도로 더 좋은 그레이 레벨을 제공하고 아주 미세한 부분 까지 고속 촬영이 가능하다. 이러한 세밀하고 미세한 대상체를 고속으로 촬영할 때는 초당 대용량의 영상을 캡쳐 해야 하기 때문에 고속카메 라가 제공하는 메모리의 용량은 매우 중요하다. 이 T2110 고속카메라는 32GB, 64GB, 128GB, 256GB 네 가지 버전의 내장 메모리를 제공하고 있으며, 게다가 2TB or 8TB Phantom CineMag V 저장장치까지 옵션으로 제공하고 있어서 사용자가 필요한 용량으로 메모리를 선택할 수 있으면서 촬영한 영상을 안전하게 저장할 수 있다.

빠른 데이터 전송 및 저장

고속으로 촬영한 영상은 고속카메라 구매 시 기본으로 제공되는 10기가 이더넷을 이용할 경우 7배 빠른 속도로 영상을 다운로드하여 저장할 수 있다.

모든 Phantom 고속카메라와 마찬가지로 Phantom T2110은 구매 시 Nikon F 마운트, PL 마운트, C 마운트, M42 마운트, Canon EOS 마운트등 여러 마운트 중에서 사용자의 시험 분야에 적합한 렌즈를 선택하여 다양한 이벤트를 촬영하고 영상을 저장하고 분석할 수 있다. 그리고 카메라와 같이 제공되는 PCC 소프트웨어를 이용하여 촬영하는 즉시 필요한 부분만 Mark In & Mark Out 하여 불필요한 영상으로 인한 시간낭비를 줄일 수 있다. 촬영 후에 매체에 저장된 영상은 밝기, 게인, 감마, 채도, 화이 트밸런스 등의 영상 편집이 가능하고, 거리, 속도, 가속도, 각도 및 각속도 등의 계측 및 분석도 가능하다.

고화질의 선명한 영상


카메라로 촬영함으로써 얼마나 훌륭한 영상을 제공하는 지에 영향을 미치는 매개변수는 EMVA1288 표준이다. 이 표준은 공급업체 간에 카메라 성능을 비교 및 대조할 수 있도록 EMVA1288 표준에 따라 카메라의 센서를 테스트함으로써 카메라의 성능의 정도를 보여줄 수 있으며 사용자가 카메라를 선택하는데 있어서 중요한 핵심 정보 중의 하나라고 할 수 있다.

Phantom T2110 고속카메라는 77% color, 84.6% mono(83.0% Binned)의 양자효율성(Quantum Efficiency, QE)을 보이고 있으며, 양자효율성의 비율이 높다는 것은 빛을 감지하기 위한 감도가 더 높다는 것을 의미하며, 저조도(low light) 응용분야에 사용하기에 아주 유용하 다. 이 고속카메라의 포화용량(Saturation Capacity)은 9,968e- color, 9,675e- mono(37,882e- Binned)이다. 포화 용량은 개별 픽셀이 광다 이오드에서 저장할 수 있는 최대 전자의 수를 의미하며, 일반적으로 이것은 센서의 픽셀 크기와 관련이 있다. 일반적으로 픽셀크기가 클수록 포화 용량도 크며 포화 용량이 클수록 빛을 감지하는 범위가 넓어진다.

또한, 이 카메라의 신호대잡음비(SNR)는 39.8dB(45.8dB Binned)이며, 신호대잡음비는 수치가 높을수록 이미지가 깨끗하며, 매우 낮은 광량을 갖는 응용분야에서 중요한 사양이다. 이 Phantom T2110의 다이나믹 레인지(DR)는 52.2dB(56.5dB Binned)로 다이나믹 레인지는 센서가 측정할 수 있는 최소 신호레벨(Temporal Dark Noise)부터 최대 신호레벨 (Saturation Capacity)까지의 비율을 나타낸다. Dynamic Range는 빛의 강도의 최대치와 최소치를 감지하는 카메라의 능력을 나타낸다. 높은 Dynamic Range를 갖는 카메라는 아주 밝고 어두운 부분이 모두 있는 장면을 촬영할 때 이미지를 더욱 세밀하게 표현할 수 있다.

자료제공: 코미 대표 이은일 Phantom 고속카메라 한국공식대리점,

             코미 www.komiweb.co.kr Tel. 031-251-2114 / 010-5091-2705
