Micro-Epsilon, 레이저 거리 센서 ‘ILR3800’ 및반사면 전용 3D 검사 센서 발표

▲ (사진왼쪽부터) 고성능 레이저 거리 센서 ‘ILR3800’, 3D 결함 검사 솔루션 ‘reflectCONTROL’ 시리즈

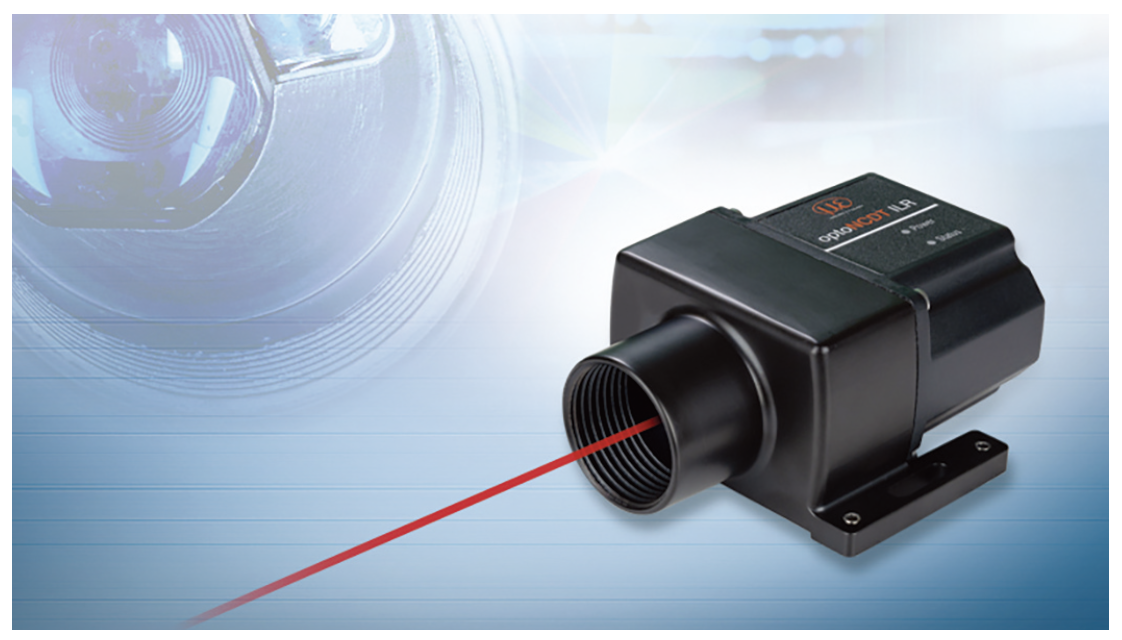

ILR3800, 산업 환경을 위한 고성능 레이저 거리 센서: Micro-Epsilon의 ILR3800-100 센서는 최대 150m까지 측정할수 있는 고정밀·고안정성 레이저 거리 측정 센서로, 물류·자동 화·철강 산업 등 다양한 산업군에서 활용 가능하다. 측정 주파수는 20Hz, 분해능은 0.1mm에 달한다. 반복 정밀도는 300μm 미만, 정확도는 ±1mm 이내로 유지된다. 견고한 알루미늄 하우징, 저전력 설계, IP67 등급 방진방수 보호를 지원해 혹독한 산업 환경에서도 안정적으로 작동하며, Auto 모드를 통한 어두운 물체나 반투명 재질까지도 신뢰도 높게 측정할 수 있다. 특히, 난반사 물체 및 움직이는 대상까지 대응 가능한 범용성과 설치 유연성도 갖췄다. 뿐만 아니라 극한 환경용으로 개발된 ILR3800-100-H 버전은 히터를 내장하고 있어 -40℃에서 +55℃ 사이의 온도에서도 정확한 측정을 수행할 수 있다. 또한 4개의 고정 나사가 있는 통합 마운팅 플레이트를 사용하여 센서를 빠르게 부착할 수 있으며, 안전한 고정과 정밀한 정렬을 위해 알루미늄 마운팅 플레이트(옵션)를 사용할 수 있다.

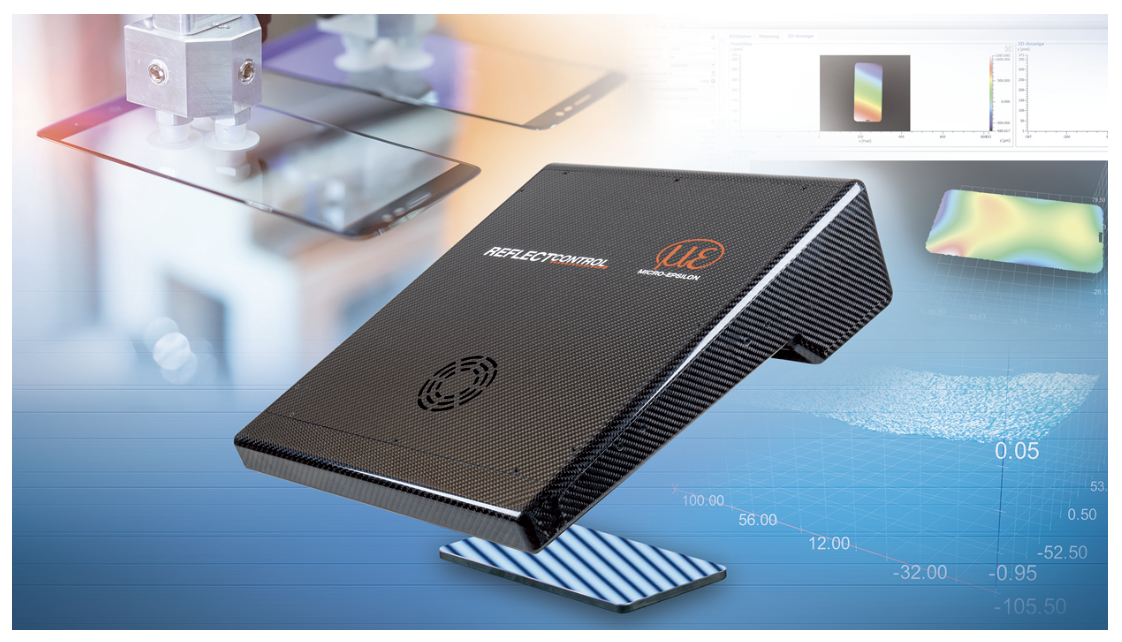

reflectCONTROL, 반사면·투명 소재 대응 3D 결함 검사 솔루션: 함께 발표된 reflectCONTROL 시리즈는 고반사 및 투명 표면에서의 2D/3D 결함 검출을 위한 위상 측정 방식(deflectometry) 기반 센서다. 두 개의 카메라가 스트라이프 패턴의 반사를 감지해 불균일, 스크래치, 미세 결함 등 전체 표면을 실시간 3D로 분석하 며, 산업용 로봇이나 고정형 설치 방식 모두에 적용 가능하다. 이 시스템은 특히 자동차 산업에서 도장 품질 검사, 반도체 웨이퍼 형상 분석, 투명 부품의 평탄도 및 휨 측정 등 까다로운 품질 관리 분야에 적합하다. 1μm 이하의 미세한 결함까지 검출 가능하며, 측정된 3D 데이터는 Micro-Epsilon의 3DInspect 소프트웨 어와 연동돼 시각화, 기록, 전송 및 CAD 통합이 가능하다. 신형 RCS130-160 3D HLP 모델은 GigE Vision 인터페이스 및 GenICam 호환을 통해 기존 머신 비전 시스템에 쉽게 통합 가능 하며, 개선된 카메라 배열을 통해 더욱 선명한 2D 이미지와 3D 점군 데이터를 제공한다.

자료제공: Micro-Epsilon(www.micro-epsilon.com)
