Gpixel, 천문학, 현미경 이미징 등을 위한 과학용 CMOS 이미지 센서 발표

Gpixel이 천문학 및 물리 과학 이미징을 위한 후면 발광 CMOS 이미지 센서 ‘GSENSE1517BSI’를 발표했다.

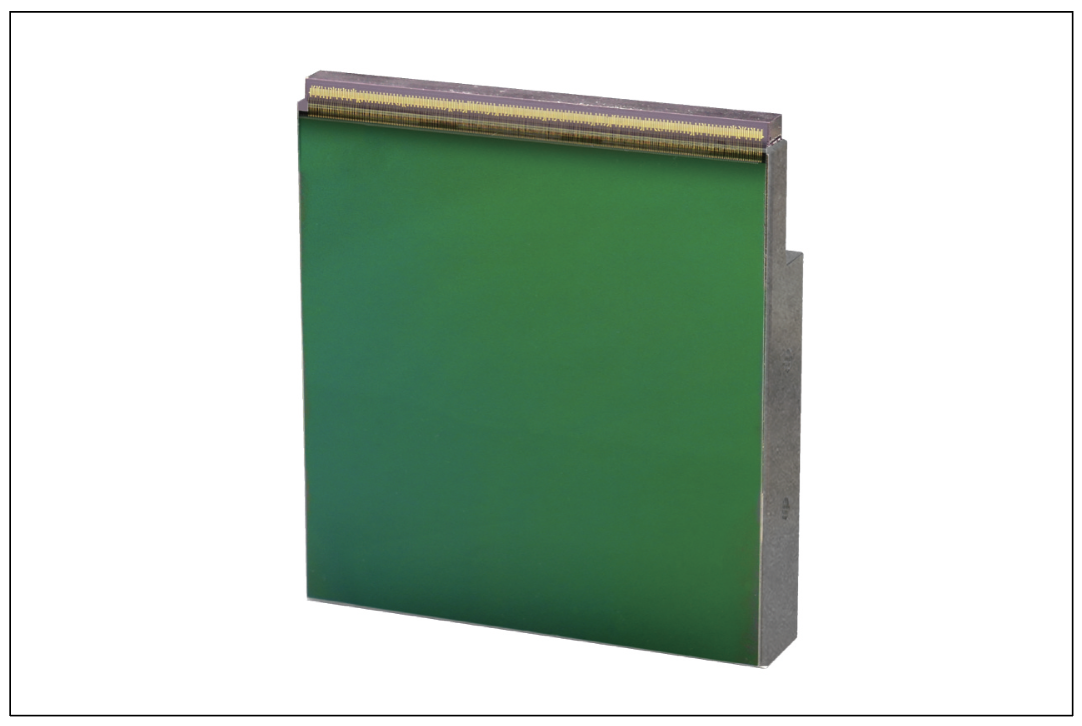

GSENSE1517BSI는 4116 x 4100(16.8 MP) 해상도의 과학 이미지 센서로, 고성능 15 x 15μm 픽셀, 61.74 x 61.50mm의 큰 이미지 영역, 92%의 피크 QE, 1.2 e-의 최소 읽기 노이즈를 제공한다.

GSENSE1517BSI는 널리 사용되는 60mm 정사각형 포맷에 새로운 더 큰 픽셀 크기를 제공함으로써 우주 상황 인식(SSA), 궤도 물체 추적, 기타 우주 관련 이미지, 물리학 연구와 같은 천문학 이미지 작업이 응용하기 적합하다.

이 센서는 듀얼 게인 HDR과 12비트 및 14비트 ADC를 모두 활용하여 다양한 이미징 모드를 구현한다. 12비트 HDR과 14비트 STD 모두 10쌍의 LVDS를 활용하여 각각 420Mbps로 작동하며 최대 4fps까지 지원된다. 12비트 듀얼 게인 HDR 모드에서는 70ke- 풀 웰 용량과 1.2e- 판독 노이즈로 95.3dB 이상의 장면내 동적 범위를 달성한다. 14비트 STD 모드에서는 LG 또는 HG 신호를 사용할 수 있다.

HG 신호를 사용하면 읽기 잡음이 1.5 e-이고 79.6dB의 다이나믹 레인지를 얻을 수 있다. LG 신호를 사용하면 최대 70 ke-의풀 웰 용량으로 최대 48.5dB의 SNR을 제공한다.

업계 최고의 고객들과 협력하여 개발한 GSENSE1517BSI는 천문학 응용 분야에 최적화된 성능을 제공한다. 이 제품은 -60도 에서 0.0069 e-/p/s의 매우 낮은 암전류를 자랑한다. 또한, 전용 판독 아키텍처를 통해 발광을 크게 줄여 장시간 노출 응용 분야에 이상적이다.

GSENSE1517BSI는 모자이크 타일링을 위해 3면의 데드 스페 이스를 최소화하도록 설계된 고급 SiC 패키지로 조립된다. SiC 의 열팽창은 실리콘 다이의 열팽창과 비슷하여 센서의 전체 작동 범위에서 기계적 안정성을 제공한다. 센서의 144핀 Al2O3 IPGA 세라믹 패키지는 냉각 카메라 시스템에 쉽게 조립할 수있도록 탈착식 커버 글라스와 함께 제공된다.

자료제공: Gpixel(www.gpixel.com)
