작은 하우징에서 빠르고 정밀한 검사 차세대 3D 카메라 ‘Ranger3’

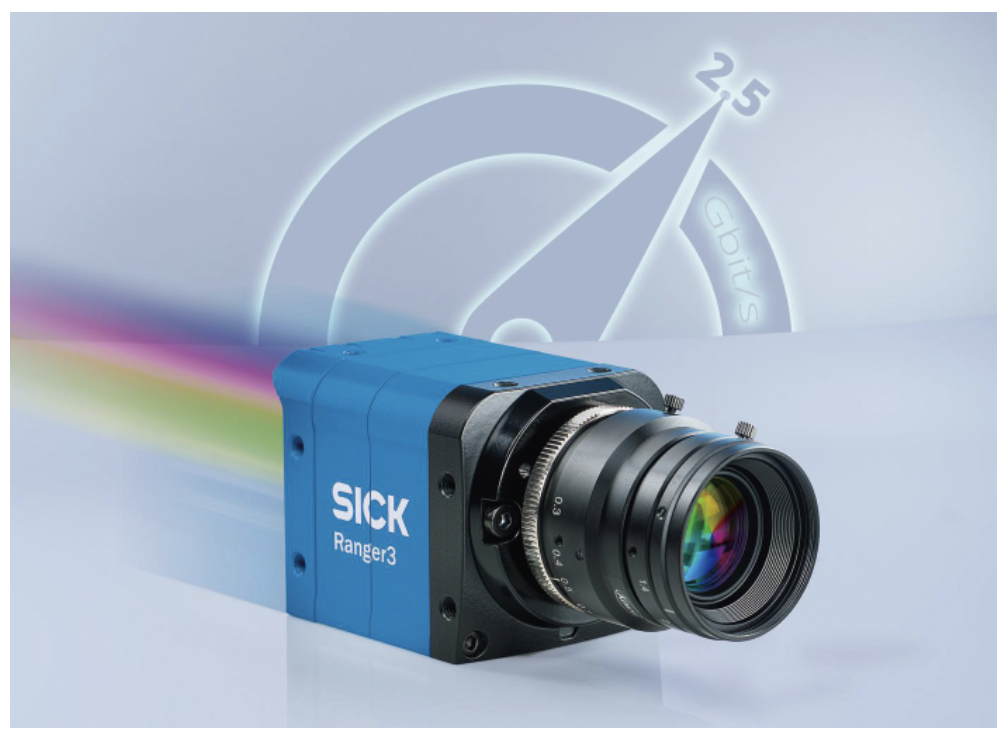

▲ 새로운 ‘Ranger3’ 3D 카메라는 고해상도 RGB 및 그레이스케일 라인 스캔 기능과 대폭 향상된 검사 속도를 자랑한다.

SICK는 지난 10월 슈투트가르트에서 열린 비전 박람회를 통해 차세대 ‘Ranger3’ 3D 카메라를 처음으로 선보여 눈길을 끌고 있다.

고해상도 RGB 기능 자랑


‘Ranger3’는 초미세 컬러 디테일을 감지하는 고해상도 RGB 및그레이스케일 라인 스캔 기능과 검사 속도가 크게 향상된 것이 특징이다. 이를 통해 이미 전 세계 수많은 검사 시스템의 핵심 구성 요소로 사용되고 있는 스트리밍 카메라를 더욱 다양한 애플리케 이션에서 사용할 수 있다. 예를 들어 전자, 목재, 플라스틱, 고무및 식품 산업은 물론 로봇 공학 분야에서도 사용할 수 있게 된 것이다. 이 카메라는 2.5Gbit/s 네트워크 인터페이스 옵션과 GigE Vision 및 GenICam 표준 준수로 최상의 연결성과 비용 효율적인 통합을 보장한다. 보호 등급 IP65/67까지 옵션으로 제공되는 컴팩트한 금속 하우징, 산업용 플러그인 연결 및 기타 액세서리를 통해 시스템을 간편하게 설치할 수 있다.

빠른 인라인 검사 속도


처리량이 많은 생산 환경을 위해 개발된 Ranger3 3D 스트리밍 카메라는 초당 최대 15.4기가픽셀을 처리할 수 있는 빠른 속도와 2,560 x 832픽셀의 높은 센서 해상도가 결합된 것이 특징이다. 여기에 5120픽셀의 미세 해상도 RGB 및 그레이스케일 라인 스캔 기능이 추가되었다. 이를 통해 복잡한 색상 디테일도 안정적으로 캡처할 수 있다. 이 고해상도 2D 데이터는 고정밀 3D 프로파일과 병행하여 쉽게 캡처할 수 있다.

최대 69kHz에서 색상, 대비, 표면의 광학적 외관 또는 주변 밝기와 무관하게 높은 신뢰도로 측정된다. SICK에서 개발한 ROCC 기술(Rapid On-Chip Calculation)이 적용된 CMOS 센서가 특별한 화질을 담당하여 디테일과 속도 면에서 기술적으로 선도적인 3D 성능을 보장한다. 높은 다이내믹 레인지는 밝은 재료와 어두운 재료 모두의 정확한 3D 데이터를 제공한다.

고속 컬러 비전이 요구되는 인라인 검사 작업에는 전자 부품 및인쇄 회로 기판 검사, 포장 관리, 식품의 인라인 품질 검사 또는 조립 및 생산 공정에서의 부품 분류 등이 포함된다.

자료제공: SICK(www.sick.com)
