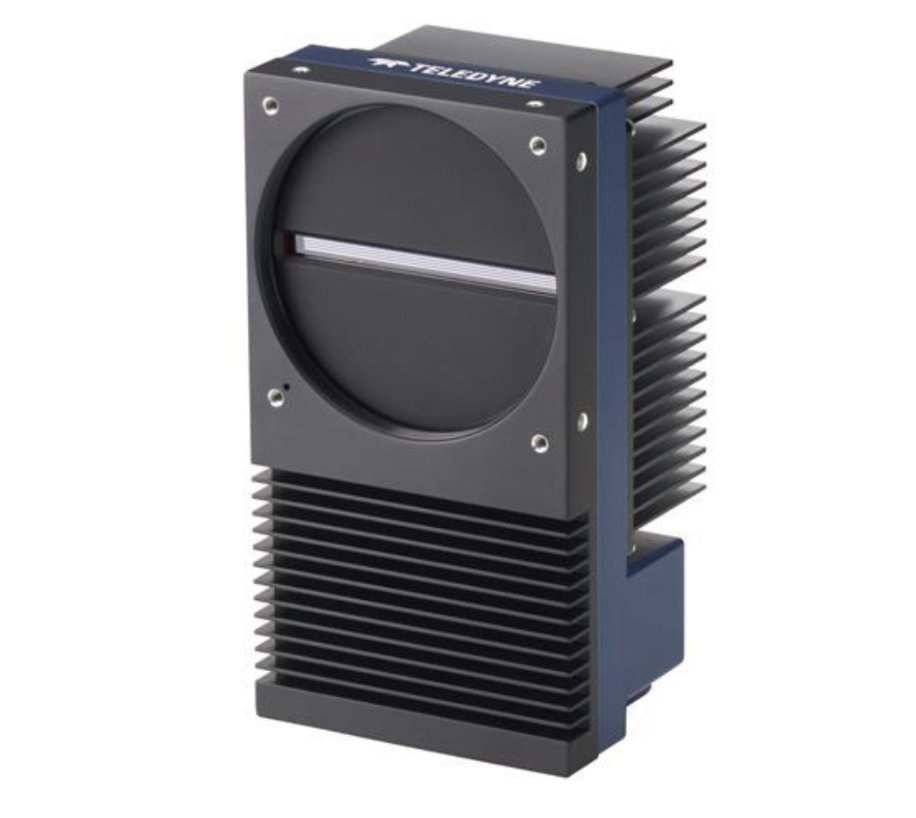

Teledyne DALSA, 1MHz 라인 속도의 TDI 라인 스캔 카메라 ‘Linea HS2’

Teledyne DALSA는 1MHz 라인 속도의 16k TDI 라인 스캔 카메라 ‘Linea HS2’를 출시했다고 밝혔다.

이번에 발표한 카메라는 빛이 부족한 환경에서 초고속 이미징을 위해 설계됐으며, 16k/5µm 해상도로 탁월한 이미지 품질을 제공할 뿐아니라 업계 최고의 최대 라인 속도인 1MHz(초당 16기가픽셀)의 데이터 처리량을 자랑하는 것이 특징이다.

우수한 이미지 품질 구현


Linea HS2는 16k/5µm 해상도와 최적화된 양자 효율을 갖춘 고감도 후면조사형(BSI) 멀티 어레이 전하 도메인 TDI CMOS 센서를 탑재하여 현재와 미래의 머신 비전 애플리케이션의 까다로운 요구 사항을 충족한다. 멀티 어레이 TDI 센서 아키텍처를 통해 특정 애플리케이션 요구 사항에 따라 라인 속도, 다이나믹 레인지 또는 풀웰(full well)을 통해 우수한 이미지 품질을 구현하도록 카메라를 구성할 수 있다. 따라서 반도체 웨이퍼, 고밀도 인터커넥트 및 평면 패널 디스플레이, 생명 과학 애플리케이션 검사에 특히 이상적이다. 또한 온칩 비닝을 통해 웹 속도를 높여 시스템 처리량을 높일 수 있다. 이 카메라에는 액티브 광 케이블에 대한 듀얼 카메라 링크 HS CX4 커넥터가 장착되어 있어 완벽한 EMI 내성을 제공한다.

고속 데이터 전송 기술 기반


Linea HS2는 픽셀 크기, 광학, 케이블 및 장착 하드웨어는 동일하지만 합리적인 전력 소비를 유지하면서 속도는 2.5배 향상된 Teledyne 의 기존 Linea HS 라인 스캔 카메라에서 완벽하게 업그레이드된 제품이다. 옵션으로 제공되는 액체 냉각 액세서리는 작동 중 열 안정성을 제공한다.

완벽한 솔루션을 위해 Linea HS2 카메라는 차세대 CLHS 기술을 활용하는 Teledyne의 고성능 프레임 그래버인 Xtium2 CLHS 시리즈 와 함께 작동한다. 신뢰할 수 있고 현장에서 입증된 고속 데이터 전송 기술을 기반으로 구축된 이 카메라는 듀얼 CLHS CX4 커넥터를 통해 활성 광 케이블에 초당 16기가픽셀의 속도로 데이터를 전송한다. 데이터 포워딩 기능으로 최대 12대의 PC에서 병렬 데이터 처리를 지원한다.

자료제공: Teledyne DALSA (www.teledynedalsa.com/imaging)
