Hexagon, 줌 지원 광학 3D 스캐너 ‘SmartScan VR800’

Hexagon의 제조 인텔리전스 사업부는 생산성이 높은 새로운 유형의 구조광 스캐너를 출시한다고 발표했다.

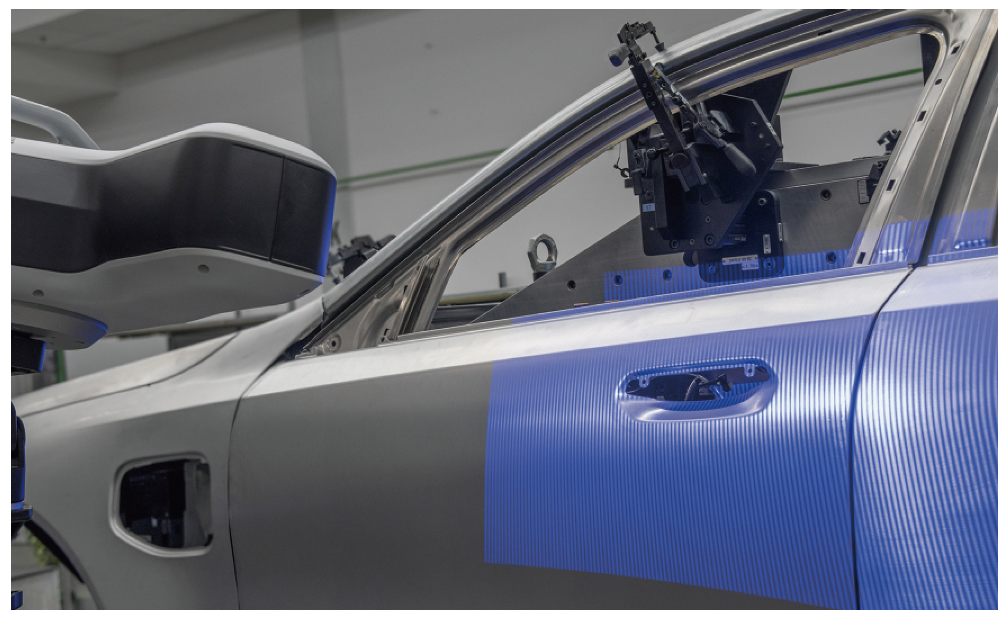

완전히 새롭게 설계된 플랫폼을 기반으로 제작된 ‘SmartScan VR800’은 사용자가 소프트웨어 설정을 통해 데이터 해상도와 측정량을 완전히 조정할 수 있는 전동식 줌 렌즈가 장착된 업계 최초의 광학 3D 스캐너이다. 이에 따라 품질 검사의 생산성이 크게 향상되고 단일 프로젝트 내에서 서로 다른 해상도의 스캔을 결합 하는 기능을 포함하여 스캔 후 정렬 프로세스가 더욱 효율적이므로 워크플로우가 더욱 개선될 전망이다.

듀얼 스테레오 카메라와 광학 줌


기존의 구조광 스캐너는 광학 구성이 고정되어 있는 반면, SmartScan VR800은 듀얼 스테레오 카메라와 광학 줌이 가능한 프로젝션의 조합으로 훨씬 더 유연하여 사용자가 데이터를 수집 하는 형태를 정확하게 정의할 수 있다. 스마트 해상도, 스마트 줌, 스마트 스냅 등 세 가지 새로운 소프트웨어 기능을 통해 사용자는 시스템을 기계적으로 변경하지 않고도 검사 해상도와 측정량을 맞춤 설정할 수 있다. 즉, 데이터가 많은 고해상도 스캔은 가장 중요한 특징이 풍부한 영역에 집중하고 다른 영역은 더 크거나 낮은 해상도 스캔으로 더 효율적으로 처리할 수 있다.

스캔 프로세스의 간소화


SmartScan VR800은 스캔 프로세스를 처음부터 끝까지 간소화 한다. 수동으로 변경할 필요 없이 소프트웨어로 스캔 세부 사항과 크기를 쉽게 조정할 수 있다. 세밀한 스캔과 넓은 스캔을 하나의 모델로 혼합하여 더 빠른 결과물을 제공한다. 또 필수 디테일은 유지하면서 불필요한 데이터를 줄여 스캔을 더 빠르게 처리한다.

VR800은 듀얼 스테레오 설정에서 4개의 20 MP 카메라를 사용하여 더 넓은 범위의 측정 볼륨을 지원한다. 이는 광학 줌 디지털 프로젝션 유닛과 독특하게 결합되어 각 카메라 쌍에서 3개씩 서로 다른 볼륨을 측정할 수 있을 뿐만 아니라 각 볼륨 내에서 해상도를 변경할 수 있다. 또한 시스템의 통합 컨트롤러 유닛은 장치에서 스캔 데이터를 빠르게 사전 처리하여 계측 소프트웨어로 향하는 데이터를 더 깨끗하고 쉽게 사용할 수 있도록 한다. 맞춤형 탄소 섬유 프레임은 열 안정성을 보장하고 교정 간격을 늘릴수 있다.

스마트 스냅 기능


특히 VR800의 스마트 스냅 기능은 모든 것을 더 높은 해상도로 스캔해야 하는 부품에서도 상당한 워크플로 효율성을 제공한다. 이모드는 더 큰 베이스 카메라 쌍을 사용하여 작은 베이스 카메라 쌍이 전체 고해상도 3D 스캔을 수행하는 동시에 LED 플래시가 지원 되는 정렬 이미지를 촬영한다. 이제 각 스캔 섹션이 정렬 이미지와 쌍을 이루므로 스캔 데이터를 더 쉽고 효율적으로 결합할 수 있으며, 정렬된 메시를 얻기 위해 강력한 처리 능력이 필요한 데이터 집약적인 고해상도 스캔을 중복해서 수행할 필요가 없다. 이러한 새로운 스캔 기능은 광범위한 측정 애플리케이션에 적용할 수 있으며 적층 제조, 공구 및 금형, 주조 및 몰딩을 통해 일반적으로 생산되는 부품 유형에 상당한 이점을 제공한다.

자료제공: Hexagon(www.hexagon.com)
