코미, 세계 최초 UV센서 탑재된 고속카메라
고속카메라의 선두주자인 미국 비전리서치에서는 획기적인 기술개발로 UV확장센서가 탑재된 고속카메라를 선보였다. 이에 따라 이제부터는 별도의 이미지증폭기 혹은 초고속의 특수 고속카메라를 사용하지 않고, 단지 UV센서 고속카메라, UV렌즈, 필터만으로도 까다 로운 연소순간을 고속으로 촬영할 수 있게 되었다.
미국 비전리서치에서 공급하고 있는 모델은 다양 하지만, UV센서가 탑재된 고속카메라는 Phantom TMX7510, TMX6410, TMX5010의 3가지 모델과 Phantom T3610, T2410의 2가지 모델만 제공하고 있다. Phantom T3610, T2410 및 TMX 고속카메라(TMX 7510/6410/5010)는 특수 변형으로 제공된다. 이를 통해 카메라가 300nm에서 70% 이상의 QE로 최저 250nm까지의 자외선(UV) 스펙트럼에서 이벤트를 캡처할 수 있다. 진정한 ‘Extended range’ 카메라인 이들 고속카메라는 가시광선 및 근적외선(NIR) 스펙트 럼에서도 작동하며 성능은 표준 흑백 카메라와 유사하 다. 표준 모델과 동일한 프레임 속도, 해상도, 모드, 팬텀 기능 및 FAST 옵션을 제공하며 UV 기능의 추가적인 이점도 제공한다.
▲ Phantom TMX7510 with UV Lens

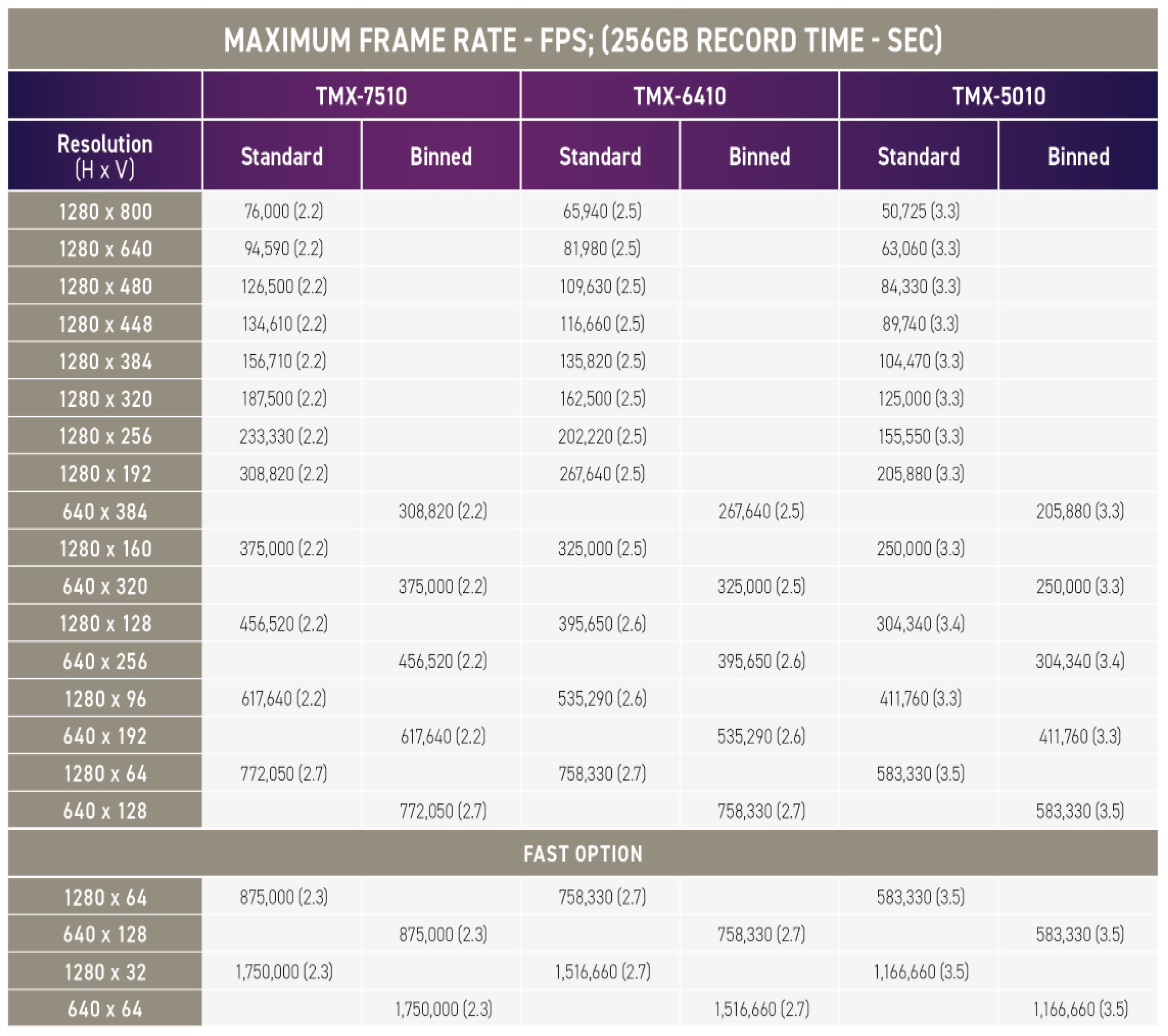

Phantom TMX 고속카메라는 TMX7510, TMX6410, TMX5010의 3가지 모델로, 각각 풀해상도 1280x800에서 초당 7만6000장, 6만5940장, 50만 720장을 촬영하며 해상도를 축소할 경우 최대 초당 175만장, 151만6660장, 116만6660장까지 촬영이 가능하다. 해상도에 따른 각 TMX 모델별 촬영속 도는 다음과 같다.
TMX 고속카메라의 카메라 RAM 메모리는 128GB, 256GB, 512GB의 3가지 버전이 있으며, 옵션으로 플래시 메모리 저장장치인 Phantom CineMag V를 2TB, 8TB 두 가지 버전으로 제공하고 있다. 고속촬영의 경우 초단위로 수십만장의 고속카메라를 촬영하기 때문에 대용량의 메모리가 필요하다. 또한, 카메라의 메모리를 511개로 분할하여 다양한 이벤트를 연속 촬영하고자 할 때 촬영과 저장을 빠르게 이용할 수 있는 아주 유용한 도구이다. 또한 TMX 고속카메라는 10GB 이더넷을 기본으로 제공하기 때문에 촬영한 영상을 카메라 메모리에서 저장매체로 빠르게 다운로드 할 수 있는 이점이 있다.
▲ Phantom T3610 with UV lens
반면, Phantom T3610과 T2410 고속카메라는 각각 풀해상도 1280x800에서 최대 초당 3만8040장, 2만4270장을 고속촬영하며, 해상도 축소시 최대 초당 87만5000장과 55만8330장의 이미지를 획득한다.

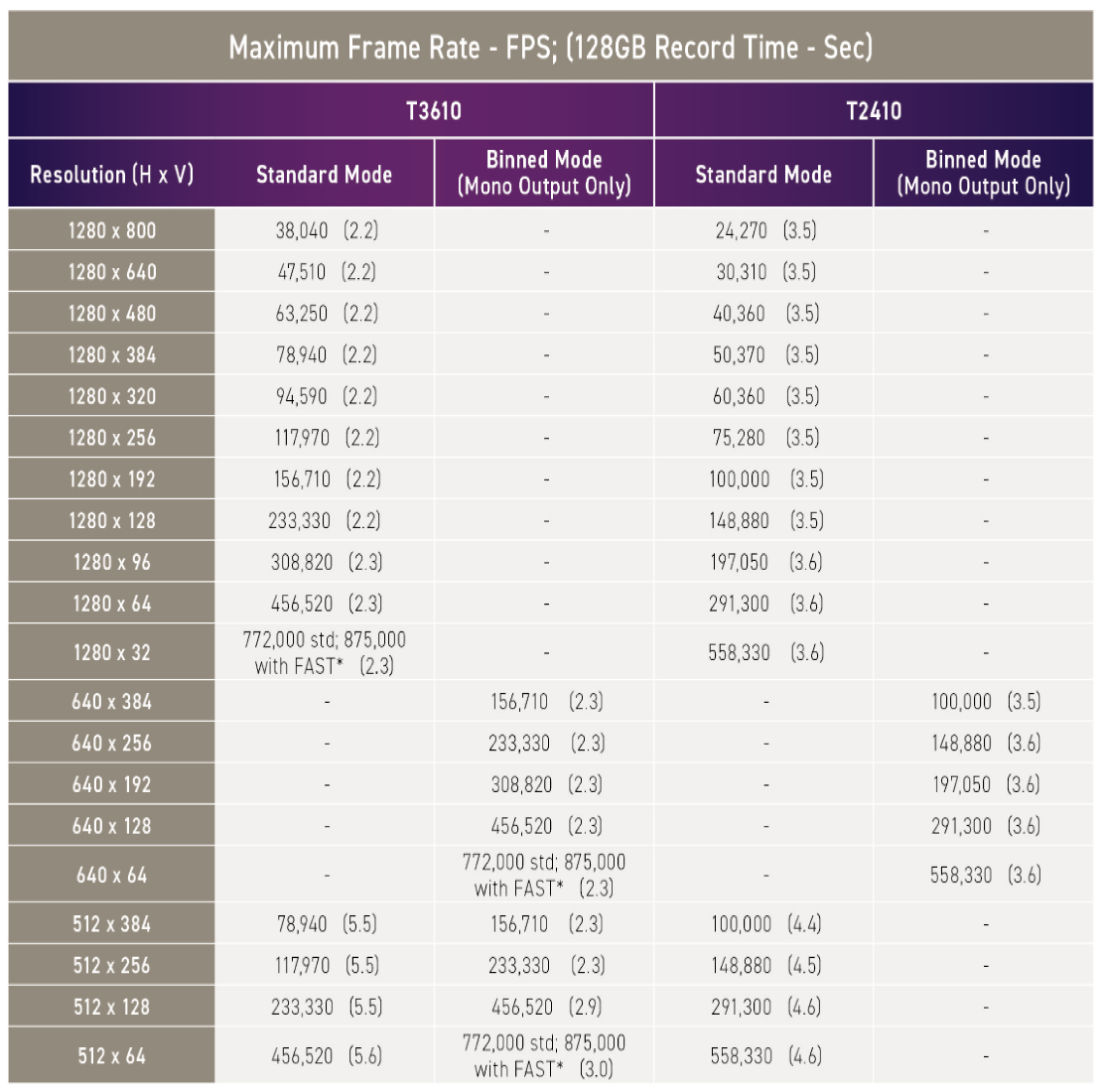

그리고 T3610/T2410 고속카메라의 메모리는 64GB, 128GB, 256GB의 3 가지 버전으로 공급하고 있으며, TMX 고속카메라와 마찬가지로 옵션으로 Phantom CineMag V의 두가지 버전과의 호환이 가능하고, 10GB 이더넷을 제공하기 때문에 영상을 7배 빠르게 다운로드하여 저장매체에 저장할 수 있다. 해상도에 다른 각 T시리즈 모델의 촬영속도는 다음과 같다.

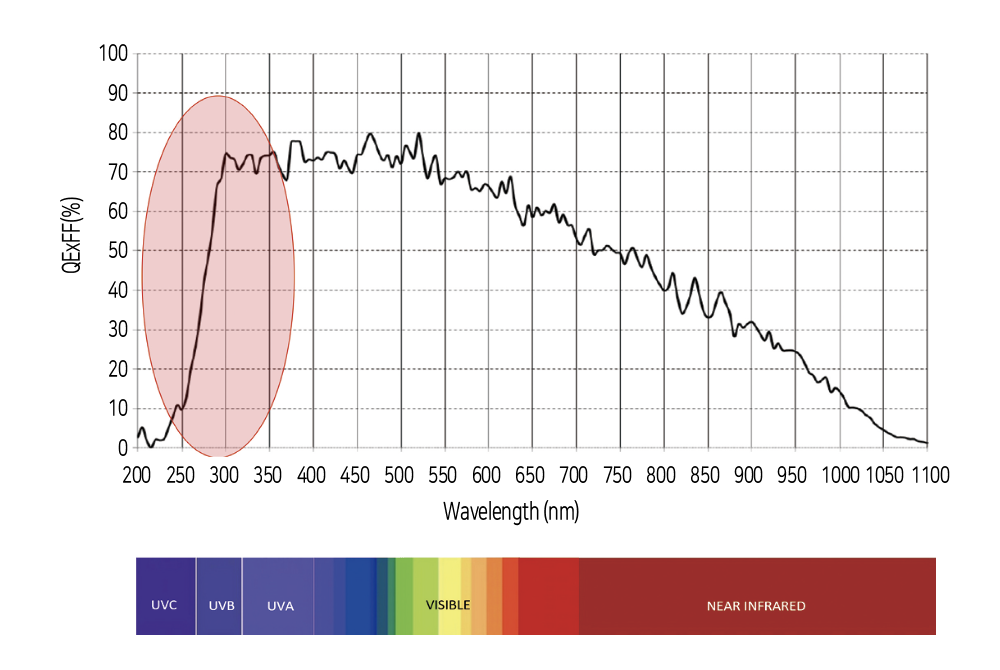

TMX -UV Spectral Response curve
이 UV센서 탑재 고속카메라의 주요 사용처는 300nm Applications으로 300 - 310nm에서의 화학발광/연소 연구가 UV에서 가장 일반적인 고속 활동 분야이다. 따라서 OH 라디칼에 의해 분출되는 빛을 촬영하거나, 재생 에너지원을 위한 필수 실행기술에서의 Gas Turbines 분야, 바이오 메디컬 연구, 레이저유도형광분석, UV-VIS Spectroscopy, 제너레이터, 자동차연소, 로켓연소 등의 빠른 연소시험에 사용하기 아주 적합하다.
발전기, 자동차 연소장치와 같이 초당 10,000장 촬영이 필요한 분야에는 Phantom T3610, T2410 고속카메라 유용하며, 로켓발사와 같이 매우 빠른 이벤트에는 Phantom TMX 고속카메라 유용하다.
자료제공: Phantom 고속카메라 한국공식대리점, 코미 코미 대표 이은일 www.komiweb.co.kr 031-251-2114 / 010-5091-2705
