SVS-Vistek 카메라가 탑재된 Ziemann & Urban의 자동화 피펫 팁 검사
피펫 팁(pipette tip) 제조업체는 SVS-Vistek의 산업용 카메라 및기타 이미지 처리 장치가 탑재된 Ziemann & Urban의 자동 검사 스테이션으로, 피펫 팁을 높은 정밀도와 저렴한 비용으로 검사할수 있게 됐다.
피펫은 후속 분석을 위해 정확하게 측정된 양의 액체를 분배하기 위해 전 세계 의료 기술 및 실험실에서 사용된다. 피펫 팁은 의도한 대로 작업을 수행하기 위해 매우 엄격한 품질 요구 사항을 충족해야 한다. 일반적으로 플라스틱으로 만들어진 피펫 팁의 생산은 24시간 내내 실행되는 완전 자동화된 사출 성형 공정에서 자주 발생한다. 이곳의 생산 속도는 매우 빠르게 때문에 모든 부품을 100% 검사하는 것이 기술적으로는 가능하지만 경제적으로는 불가능한 것이 사실이다.
따라서 절충안으로 만들어진 것이 Ziemann & Urban의 자동 검사 스테이션이다. 이 시스템은 주기적으로 격리된 측정을 수행 하고 고객 요구 사항에 따라 예를 들어 한 시간에 한 번 높은 정밀 도로 전체 트레이를 검사할 수 있을 만큼 유연하도록 설계됐다.
사용자는 시스템 설계 방법을 선택할 수 있으며, 테스트 시스템이 생산 라인에 영구적으로 통합되도록 시스템을 완전 자동화된 변 형으로 구현할 수도 있다. 이 경우 트레이는 자동으로 테스트 스테이션으로 이동되어 그곳에서 검사된 다음 라인으로 반환되며, 테스트 스테이션 내의 개별 피펫 팁 처리는 두 경우 모두 SCARA 로봇에 의해 처리된다.

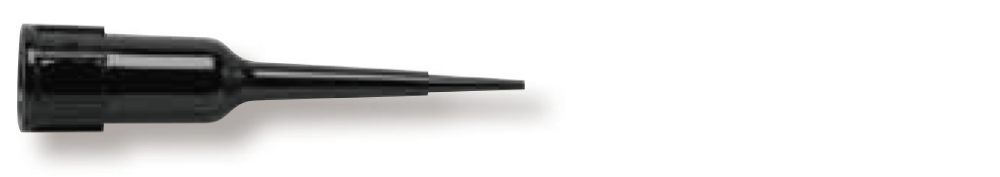

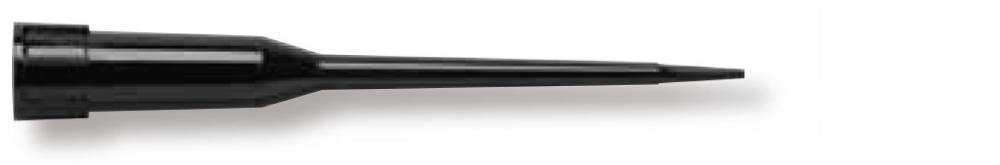

테스트 개체는 제조업체 및 응용 프로그램에 따라 상당한 차이가 있다. 길이는 일반적으로 20~120mm이고 직경은 0.5~2.5mm 범위에서 다양하며, 색상의 경우 일반적으로 투명 또는 검정색이 사용된다.
모듈식 솔루션
Ziemann & Urban이 이 까다로운 작업을 위해 개발한 솔루션은전 세계 피펫 팁 제조업체의 다양한 아이디어를 수용할 수 있는 모듈이다. 직경, 버(burr) 및 흔들림 원을 측정하기 위한 요구 사항은 때때로 1μm 미만의 정확도이며, 이것이 회사가 고품질 이미지 처리에 의존하는 이유이다. 요구 사항에 따라 고객은 품질 특성 확인을 위해 2~9개의 카메라가 있는 다양한 버전 중에서 선택할 수 있다. Urban에 따르면 가장 일반적인 버전은 6대의 카메라로 작동한다. 선택적으로 추가 카메라를 사용하여 스테레오 시스 템으로 3D 계산을 포함하여 파이펫 팁과 흔들림 원의 절대 길이를 측정할 수도 있다.
Ziemann & Urban은 최근 몇 년 동안 SVS-Vistek의 EXO 시리즈 산업용 카메라에 의존해 왔다.

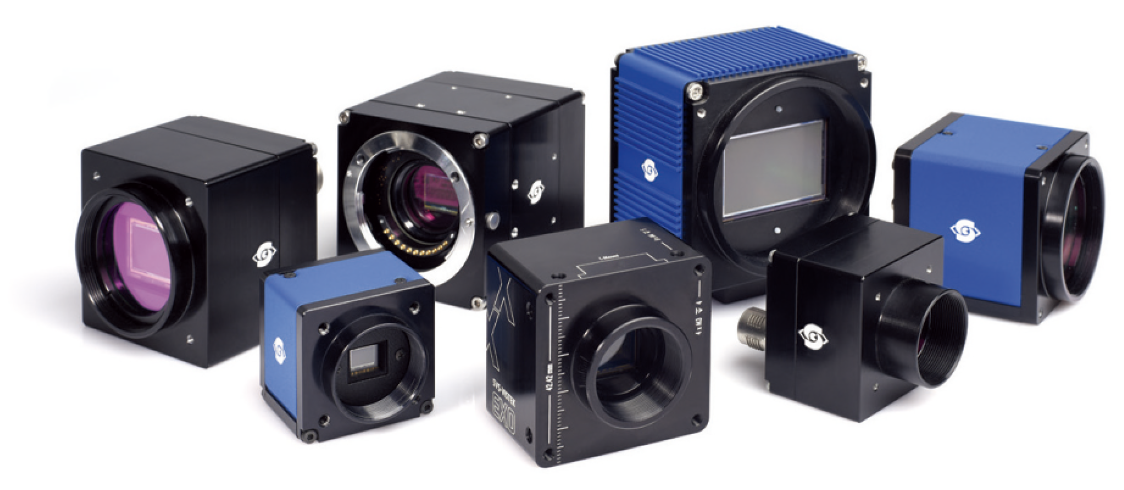

Ziemann & Urban의 전무이사인 Markus Urban은 “EXO 시리즈 산업용 카메라는 이 애플리케이션에 탁월한 센서 해상도와 우수한 가격 대비 성능을 제공한다. 완벽한 하우징 크기 및 EXO 카메라의 검증된 안정성과 결합하여 우리는 검사 스테이션을 위한 최적의 선택을 찾았으며 비전 인터페이스, 최대 25메가픽셀의 해상도 및 적절한 광학 장치를 위한 C-마운트 렌즈 연결이 있는 GigE 모델을 사용한다. 또한 SVS-Vistek은 USB3 및 Camera Link 인터페이스, M42, MFT(Micro Four Thirds) 마운트 및 EF 마운트 어댑터, 1.6~31.4메가픽셀의 해상도를 갖춘 EXO 카메라도 제공한다”고 설명했다.
뿐만 아니라 최상의 카메라를 선택할 때 Ziemann & Urban의 개발자들은 SVS-Vistek의 전문적인 조언에 의존할 수 있었다.
주요 계정 관리자인 Christian Berg은 “EXO 카메라에는 이 피펫 팁 검사와 같은 애플리케이션에 적합한 몇 가지 기능이 있다.
이 카메라 시리즈는 고품질 Sony Pregius S 센서를 기반으로 한다. 또 산업 환경의 사용자에게 필요한 보안을 제공하고 개발된 디자인을 보호한다”고 말했다.

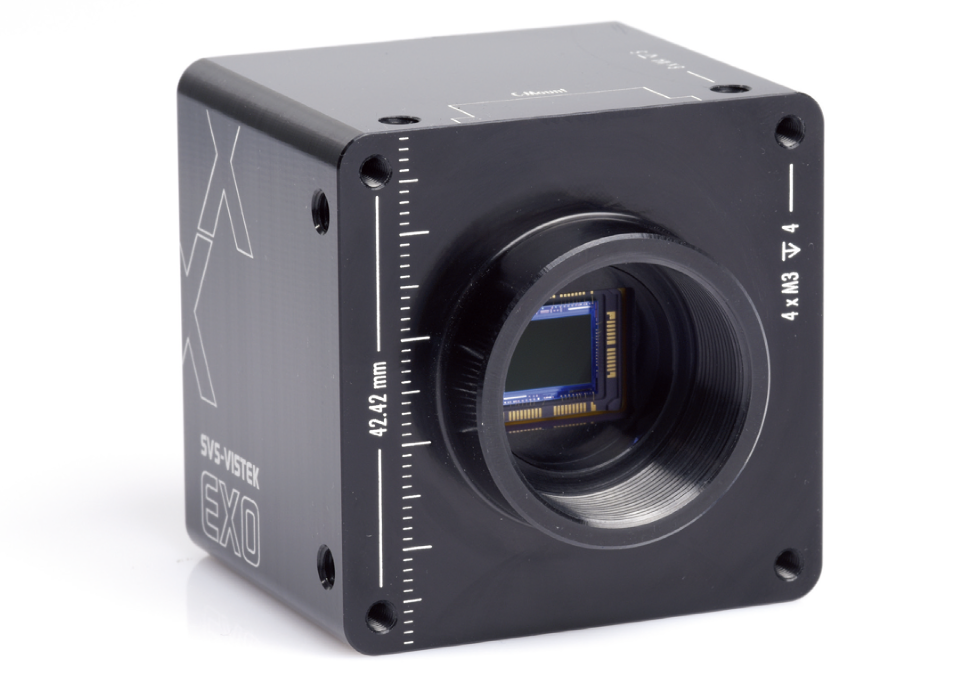

크기가 50 x 50mm에 불과한 EXO 카메라 시리즈의 견고한 디자인과 정교한 열 관리는 애플리케이션이 장기간에 걸쳐 원하는 안정성으로 원활하게 실행되도록 하는 데 도움이 되는 것이다. 피펫 팁의 엄격한 허용 오차는 낮은 µm 범위의 분해능을 필요로 하 며 이는 원근 왜곡이 없는 고품질 텔레센트릭 조명 및 광학 장치를 통해서만 달성할 수 있다.
이에 대해 Urban은 “이 애플리케이션에서 우리는 5.8 x 5.8mm 의 비교적 작은 시야를 가지며 텔레센트릭 렌즈로 작업한다. 적절한 텔레센트릭 조명기를 사용하여 최대 약 1.7µm의 결함 크기를 감지할 수 있었고 고객의 요구 사항을 명확하게 충족했다”고 말했다.
성공적인 운영
Ziemann & Urban은 HEKUMA와 함께 의료 산업에서 좋은 시장 접근성을 가진 판매 및 자동화 파트너를 찾았다. HEKUtip QC Assistant는 Ziemann & Urban이 HEKUMA를 위해 생산하고전 세계적으로 사용할 수 있는 시스템의 이름이다.
Urban은 “사용자는 종종 피펫 팁과 다양한 생산 라인의 유사한 일회용 제품을 처리하고 테스트하기 위해 필요에 따라 확장 가능한 장비를 사용할 수 있는 우리 시스템의 뛰어난 유연성을 강조 한다. 고객 요구 사항에 따라 개발 중에 통합할 수 있는 EXO 시리 즈의 다용도 카메라 옵션도 이에 기여한다. 그 결과 솔루션은 효율적이며 부품당 5~10초의 검사 속도로 측정 실험실의 부담을 덜어주고 고도의 자격을 갖춘 인력을 작업에 묶을 필요성을 줄여주는 빠른 검사 프로세스이다”라고 말했다.
자료제공: SVS-Vistek(www.svs-vistek.com)
