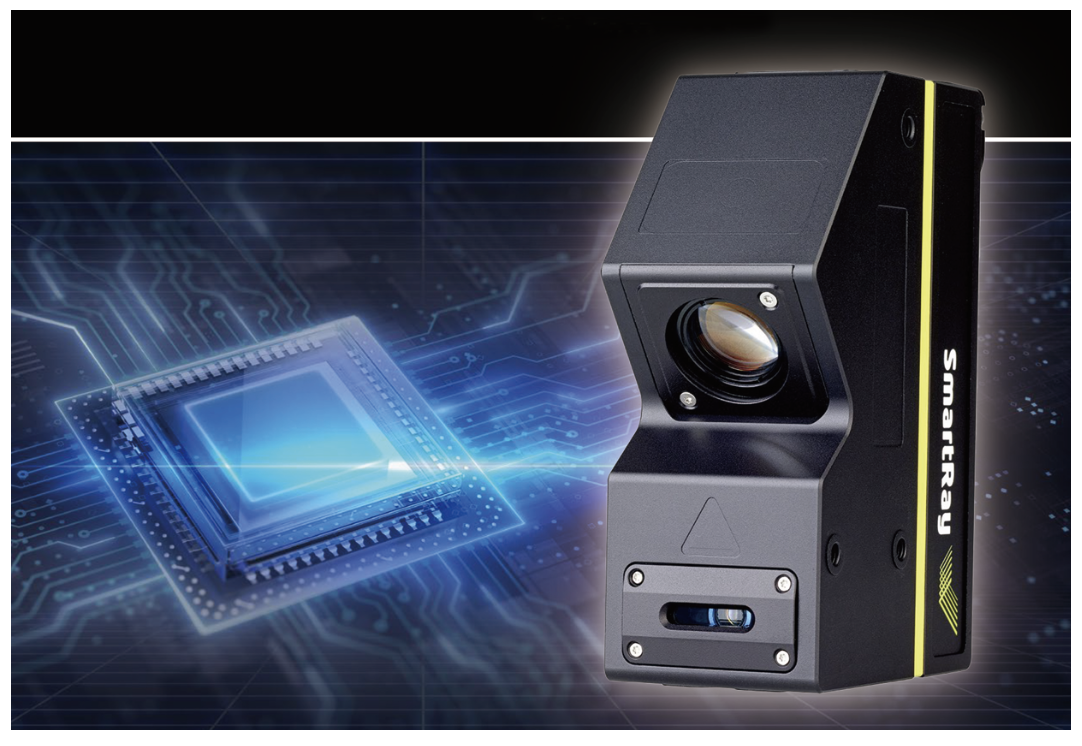

3D 검사 센서 ‘ECCO X 25’

첨단 3D 고정밀 검사를 위한 센서의 선두 제조업체인 SmartRay GmbH(www.smartray.com)는 최신 ECCO 제품군인 ‘ECCO X 25 3D’ 센서를 출시했다.
4096포인트의 분해능과 최대 40kHz의 스캔 속도를 제공하는 ECCO X는 전자 제품 및 기타 까다로운 산업에서 자동화된 광학 검사 문제를 대상으로 한다. 클래스 3R 또는 클래스 2 레이저와 함께 사용할 수 있는 이 센서는 4가지 케이블 마운팅과 함께 사용 할 수 있다. 기존 ECCO 3D 센서와 마찬가지로 이 장치는 현재 범 위의 SmartRay 및 산업 표준 비전 소프트웨어와 통합된다.
ECCO 센서 사업부의 Clare Rathsack 매니저는 “ECCO X 25는 ECCO 3D 센서 포트폴리오의 성능을 더욱 크게 향상시켰다. 이는 고객이 요구하는 해상도와 속도에 대한 요구 사항을 충족한다”고 말했다.
ECCO Sensors의 Francois Bangerter 수석 영업 관리자는 “이 새로운 센서는 납땜 문제와 잘못된 부품 배치로 인해 전자 제품의 잠재적인 오류를 줄이는 계측 경계를 허물었다”고 평가했다.

정확도 및 속도 향상

측정 범위가 20mm이고 스탠드오프 거리가 65mm인 ECCO X 25는 0.9~1.4µm의 일반적인 수직 해상도와 약 5.0~7.0µm의 일 반적인 수직 해상도를 제공한다. Z-선형성은 0.005%이고 Z-반 복성은 0.2µm이며, 고객의 혁신 요구를 충족하기 위해 소형 전자 장치 및 정밀 가공 또는 3D 인쇄 기계 부품에 점점 더 의존하는 제조업체를 대상으로 한다. 최대 40kHz의 일반적인 스캔(즉, 전 체 FOV) 속도는 최대 1억 6,300만 포인트/초를 제공한다.
이 센서는 기가비트 이더넷(1Gbit/초) 인터페이스, 구적 엔코 더 인터페이스(AB-채널, RS-422), 다양한 시작, 데이터 트리거 링 및 출력 옵션을 지원하는 2개의 입력 및 출력을 제공한다. 인 클로저는 IP67 등급이며 작동 온도 범위는 0~40°C이다.
크기가 48 × 84 × 125.3mm에 불과하고 무게가 750g 미만인 4가지 케이블 부착 옵션 덕분에 설치가 간소화되어 기존 검사 시 스템에 쉽게 장착할 수 있다.

ECCO X 25의 특징

• 40kHz 일반 스캔 속도
• 뛰어난 4,096개의 3D 해상도 포인트
• 최대 유연성을 위한 4개의 커넥터 옵션
• 기가비트 이더넷 및 구적 엔코더 연결
• 10W에서 24VDC의 입력 전압
• IP67 등급 및 0 – 40°C에서 작동

자료제공: SmartRay(www.smartray.com)
