용접과정을 실시간 고화질로 확인한다

세계적인 레이저 조명장치 제조사인 핀란드 Cavitar(이하 카비 타) 업체 제품인 Welding(용접) 카메라 ‘C400-H’는 가시화 과정 모니터링, R&D 그리고 과학연구에 꼭 필요한 제품, 시스템, 솔루 션으로써 다양한 분야에서 사용되고 있다.
카비타의 C400 용접 카메라는 열악한 산업 환경에서 연중무휴 사용이 가능하도록 설계되었으며, 스패터 방지 기능을 탑재하여 견고하며, 옵션으로 에어 나이프(공기분사기)도 제공하고 있다.

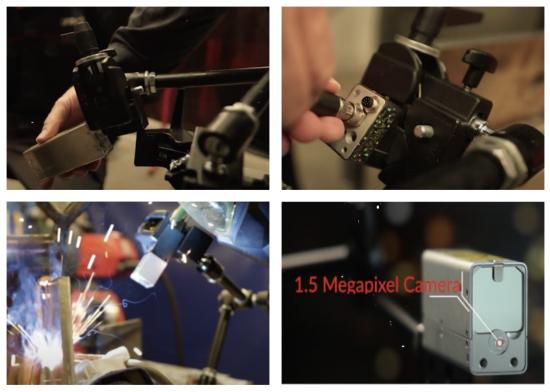

C400-H는 38x48x99㎜ 크기로 손안에 들어올 만큼 아주 작으 며 시스템 구성도 매우 간단하다. Active illumination을 탑재한 고성능 카메라 센서에 교체가 쉬운 보호 윈도우, 그리고 마운트에 카메라를 간단하게 장착하여 용접과정을 보면서 근거리 촬영이 가능하다. 또 작업 거리 조절이 쉽고 협소하고 접근이 어려운 장 소에서도 간단하게 장착하여 사용할 수 있도록 하였다.

C400-H 용접 카메라는 풀 해상도 1440x1080에서 최대 초당 70 장까지 촬영하며, 축소된 해상도 720X540에서 최대 초당 500장 까지 촬영한다. 이 카메라의 작업거리는 150에서 300㎜이며, 작업거리가 150㎜일 때는 FOV(Field of View)가 28x21㎟이고, 작 업거리가 300㎜일 때는 FOV가 62x47㎟이다.
더 좋아진 인체공학적 설계로 위험하고 접근하기 어려운 위치 에 가까이 가지 않고 용접 과정을 관리하고 관찰한다. 원격 프로 세스 모니터링으로 아크와 용접 유독성 가스에서 노출을 막을 수 있게 됨으로써 건강하고 안전한 작업이 가능하다.

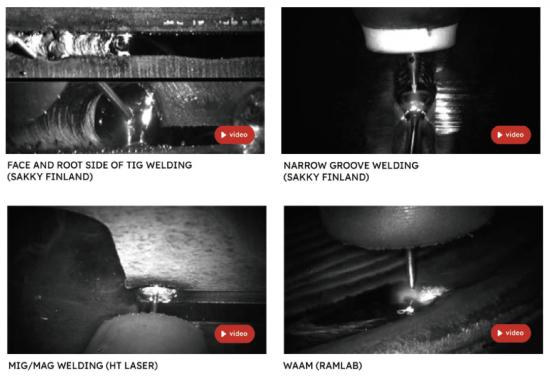

이 카메라는 플러그앤 플레이 방식으로 카메라 셋업이 매우 간 단하고 빠르며, 용접과정을 실시간 고화질 영상으로 확인이 가능 하며, 공정상 발생하는 라이트의 방해 없이 깨끗하고 선명한 뷰어 가 가능하다. 특히 용융풀, 키홀, 결함 등에서의 용접 프로세스 중 심부를 세세하게 보여주며 촬영하면서 실시간으로 화질제어도 가능하다.
따라서 프로세스 과정에서의 문제점과 결함을 빨리 감지하게 됨으로써 용접  과정에서 발생하는 시간 및 재료를 절약할 수 있 다. C400-H 카메라는 Arc 용접, 레이저 용접, 하이브리드 용접, 플라즈마 용접, 로봇 용접, 기둥 용접, 첨가제 제조 등에서 다양한 용도로 사용되고 있다.

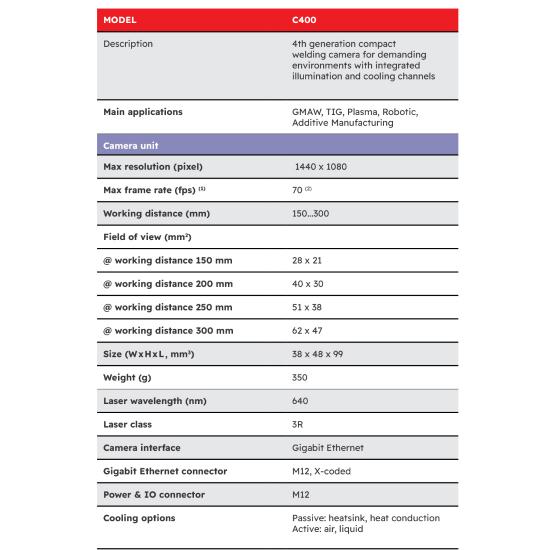

                           Cavitar C400-H카메라 주요 특징
