Vision Research 카메라와 호환되는 BitFlow 프레임 그래버

Bitflow

프레임 그래버는 고속 카메라의 성능을 향상시킬 수 있다

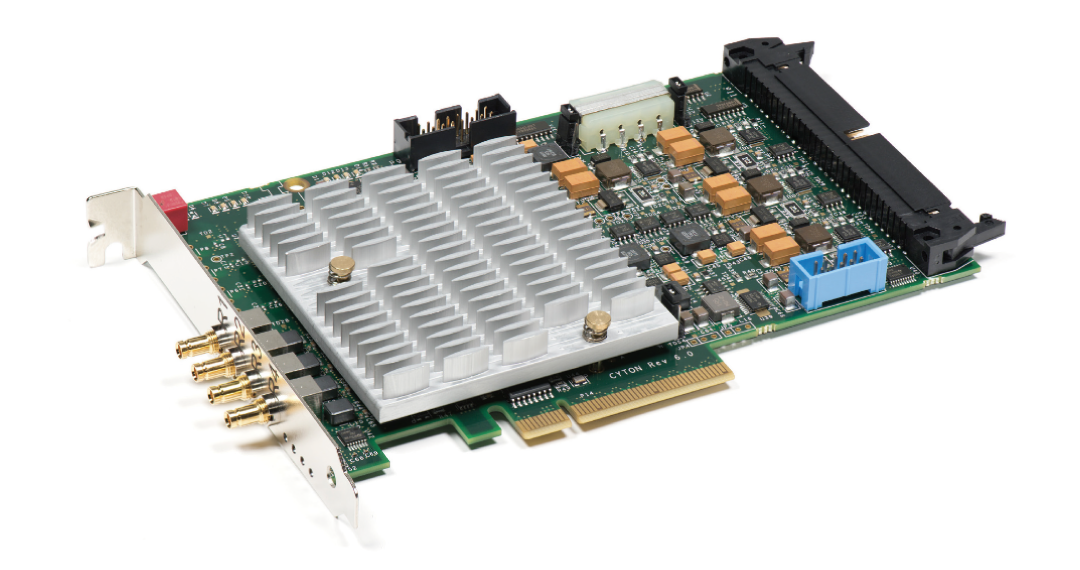

Vision Research는 일련의 테스트를 수행한 후 BitFlow의 Cyton-CXP4 CoaXPress 프레임 그래버가 Vision Research의 Phantom S990 카메라와 호환됨을 확인했다.

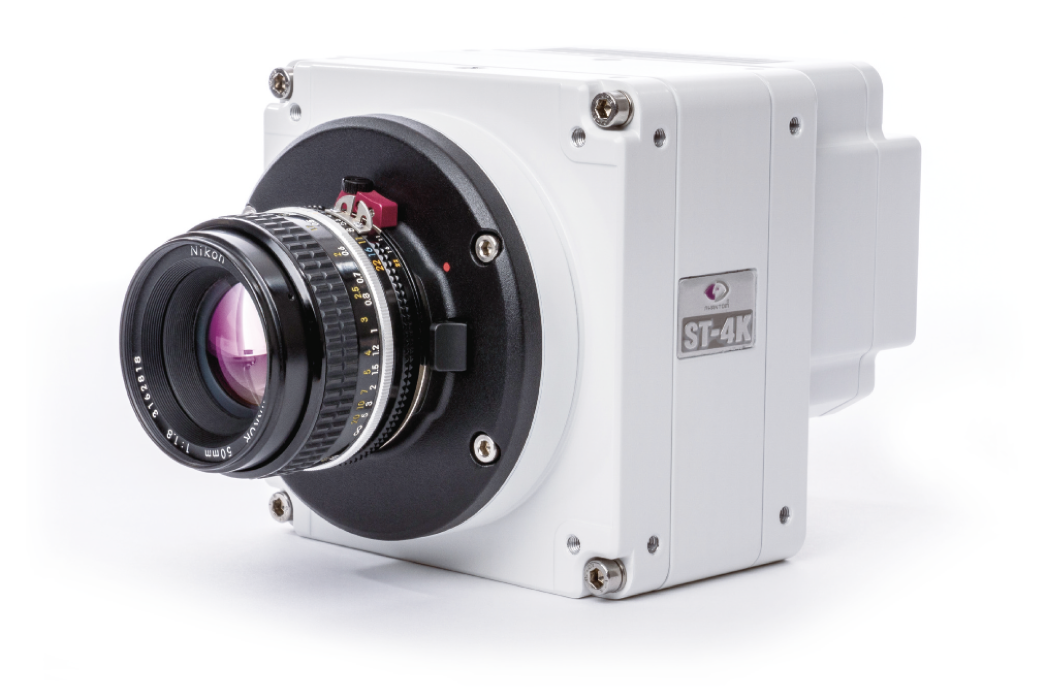

고속 카메라는 70Gbps의 직접 데이터 전송 속도를 제공하여 4096 x 2304(8비트)에서 최대 937fps를 스트리밍하거나 더 낮은 해상도 설정에서 최대 680,000fps를 스트리밍한다.
이러한 처리량을 달성하기 위해 Phantom S990은 전송된 이미지를 행으로 나누고 프레임 그래버에 도착할 때 이미지를 인터리브한 다음 다시 함께 "스티칭(stitching)" 하는 간단한 알고리즘을 적용한다. 스티칭은 카메라가 고속을 실현하는 데 도움이 되지만 호스트 PC의 컴퓨팅 리소스를 상당히 줄여 종종 처리 시간을 늦추기도 한다.
팬텀 S990과 같은 고처리량 카메라의 또 다른 문제는 들어오는 프레임의 양이 호스트 PC의 CPU를 초과할 때 발생하는 "스래싱(thrashing)"이다. 스래싱은 일반적으로 20,000fps 이상의 매우 높은 프레임 속도에서 발생한다.
BitFlow에 의하면, 프레임 그래버는 두 가지 문제를 모두 해결했다. 호환성을 확인하기 위한 테스트에서, Vision Research는 총 16개의 CXP-6 단일 링크를 달성하도록 구성된 Cyton CXP4 4레인 프레임 그래버를 사용했다. Cyton CXP4의 DMA(직접 메모리 액세스 엔진)는 CPU 사용 없이 즉석에서 라인 재인터리빙을 수행했으며, 팬텀 S990이 2-뱅크 또는 4-뱅크 모드에서 실행되고 연결된 각 프레임 그래버에 라인의 인터리브 "청크(chunks)"를 동시에 출력할 때 이점이 있다.

첫 번째 테스트에서는 4개의 케이블로 카메라에 연결된 호스트 PC의 PCIe 슬롯에 단일 Cyton CXP4를 설치했다. 이것은 Phantom S990의 최적 성능에 이상적이지 않지만 Cyton CXP4의 단일 프레임 그래버 모드는 BitFlow Preview 소프트웨어를 실행하여 제공되는 라이브 비디오를 통해 빠른 구성과 카메라 초점을 허용한다.
다음 테스트는, 4개의 Cyton CXP4 프레임 그래버가 PCIe 슬롯에 설치되었으며 각 프레임 그래버는 운영 체제에서 4개의 가상 프레임 그래버(VFG)로 간주했다. 프레임 그래버의 순서(케이블 연결을 단순화하는 프로세스)가 결정된 후 BitFlow Preview를 네 번 실행하여 Four Frame-Grabber 모드에서 전체 시스템을 구성하고 테스트했다.
시스템 테스트는 하나 또는 네 개의 프레임 그래버에서 동시에 이미지를 획득하도록 설계된 BitFlow2x를 사용하여 수행되었다.

자료 제공: www.Bitflow(bitflow.com / www.phantomhighspeed.com)
