Opto / 고해상도 bi-텔레센트릭 프로파일 측정에 적합한 MECO USB 3.1

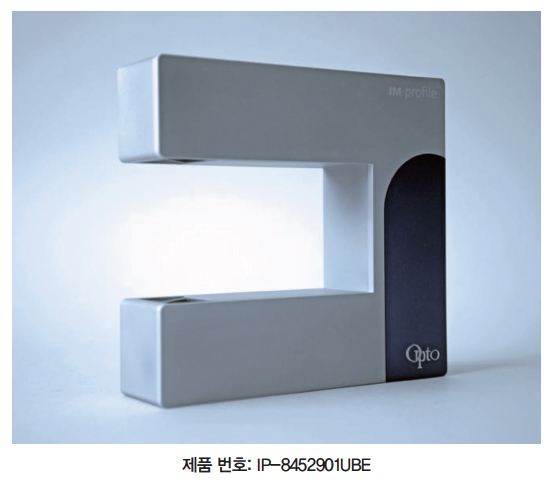

Telecentric Profile Projector 1:1 digital - IM 프로파일 M ECO USB3은 품질 관리를 위한 고해상도 bi-텔레센트릭 프로파일 측정용으로 설계되었다. 예를 들어, 다음과 같은 고성능 스레드 이미지를 생성한다. 바늘, 임플란트, 특수 마이크로 스크류, 또는 광학 인공물이 없는 마이크로 공구다.

Opto의 이미징 모듈 제품군 중 하나다. 온보드 카메라, 광학, 조명, 그리고 전자 제어 인터페이스의 최적화된 조합을 특징으로 하는 통합 ‘플러그 앤 플레이(plug and play)’ 이미징 장치 그룹으로 매회 완벽한 이미지를 제공하며 사실상 모든 이미징 애플리케이션에 적합하다.

스마트 공장과 ‘인더스트리 4.0’ 애플리케이션을 위해 설계된 Opto 이미징 모듈은 측정 기계에서 테스트 시스템 또는 진원도 분석, 그리고 바이오 이미징 기기에 이르기까지 전례 없는 수준의 지능형으로 사용하기 쉽고 통합이 용이한 이미징 성능을 모든 생산 환경에 제공한다.

Telecentric Profile Projector 1:1 디지털은 자체 SDK, 이미지 수집 소프트웨어 그리고 측정 소프트웨어와 함께 제공되므로 인라인 통합, 로봇 암 통합, 또는 딥러닝 기계 통합을 비롯하여 모든 네트워크, 또는 시스템에 간편하게 통합할 수 있다.

기술적 세부 사항

- 화이트 조명

- FoV 8.5 x 7.1mm

- WD 30mm

- 해상도 147LP/mm

- 측정 해상도 3.4μm/pixel

- 이미지: 단색

- 프레임/초: 36

- 센서: Sony IMX264

장점

- 강력한 플러그 앤 플레이 이미징 모듈

- 통합 제어 및 측정 소프트웨어

- 특수 디자인을 통한 이미지 최적화

- 장치에 하나의 와이어 연결

- 다양한 장착 옵션을 갖춘 소형 알루미늄 하우징

용도

측정 기계, 테스트 시스템, 프로파일 및 진원도 분석, 바이오 이미징 기기

자료 제공: Opto(www.opto.de)
