ProPhotonix / 3D 스캐닝을 위한 주문형 소형 레이저 모듈

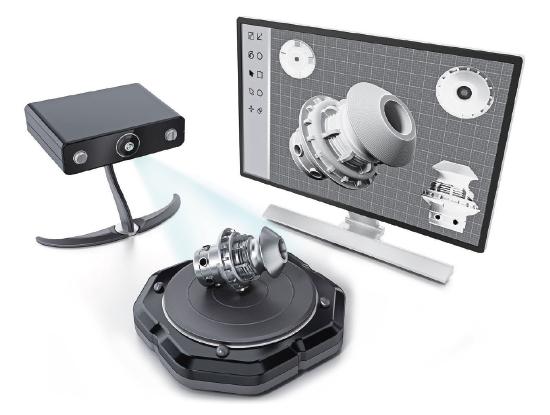

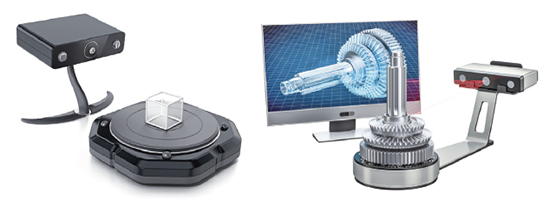

ProPhotonix는 급성장하는 3D 프린팅 장비 제조업체를 위해 3D 스캐너에 사용되는 맞춤형 레이저 모듈을 설계 및 제조한다. 3D 스캐너는 객체의 이미지를 캡처하고 3D 프린터가 객체를 복제하는 데 사용하는 컴퓨터 파일을 생성한다.

요구 사항

정확한 이미지 캡처에는 일반적으로 시스템당 여러 개의 레이저가 필요하다. 각 레이저는 견고하고 컴팩트하며 신뢰할 수 있어야 한다. 반복성은 각 시스템이 지정된 대로 수행되는지 확인하는 데 중요하다.

해결책

ProPhotonix 주문형 소형 레이저 모듈

파장 및 파워

3D 스캐닝은 일반적으로 적색 레이저를 사용한다. 특정 파장은 사용 중인 카메라의 감도에 따라 달라진다. 레이저의 파워 레벨은 매우 중요하다. 이 유형의 애플리케이션에서는 레이저 안전 등급을 결정하는 것이 중요하며 레이저는 안구 안전이어야 한다. ProPhotonix는 모든 주요 레이저 다이오드 공급 업체로부터 배포와 조달을 받기 때문에 이 회사는 이 공급망에 액세스하여 최적의 레이저 다이오드를 쉽게 식별한다.

광학 성능

레이저의 광학 성능은 캡처된 이미지의 해상도를 결정한다. 레이저 선 두께는 좁은 선이 더 높은 해상도를 제공하므로 중요하다. 최적의 시스템 성능을 보장하려면 모든 레이저에서 선 두께가 일정해야 한다.

3D 스캐너의 일관된 성능을 보장하려면 레이저의 팬 각도와 레이저 선 길이의 반복성이 중요하다. 레이저의 팬 각도가 너무 좁으면 스캐너는 필요한 크기의 물체를 스캔할 수 없으며, 너무 넓은 경우 선 두께가 너무 커서 최적의 이미지 캡처가 되지 않을 수 있다.

모든 레이저가 이러한 엄격한 사양을 충족시키도록 ProPhotonix는 레이저 생산 중에 추가 테스트를 수행했다.

견고성, 신뢰성, 반복성

3D 스캐닝용 레이저를 개발할 때 견고성, 신뢰성, 그리고 반복성이 핵심 기준이다. 맞춤형 레이저 프로토 타입은 개발 단계와 제조 단계에서 중요한 제품 테스트를 거쳤다. ProPhotonix는 핵심 측정의 반복성을 보장하기 위해 엄격한 테스트 절차를 시행했다.

자료 제공: Prophotonix.com(www.prophotonix.com)
