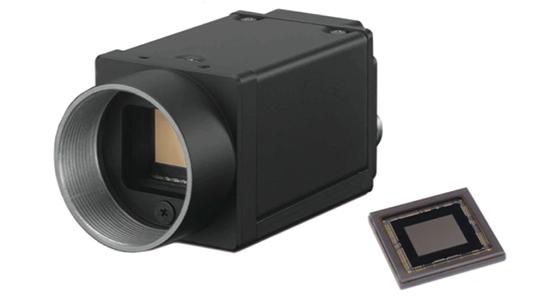

Sony / IMX250MZR 센서 기반의 머신 비전 카메라 공개

XCG-CP510 GS CMOS GigE 카메라는 4방향 편광 검출 기능이 있으며5.1MP와 23fps 이미지를 제공한다. 스트레스 검사, 콘트라스트 개선, 스크래치 감지, 물체 감지·제거·향상을 간소화한다.

소니 유럽의 이미지 센싱 솔루션(Image Sensing Solutions)은 새로운 카테고리의 머신비전 카메라 분야에서 최초로 XCG-CP510을 발표했다.

카메라는 단색 쿼드 편광 필터(monochrome quad polarized filters)를 사용해 편광된 빛을 4가지 각도로 캡처하는, 소니의 새로 개발된 IMX250MZR 글로벌 셔터 CMOS 센서를 기반으로 한다.

XCG-CP510 모듈 디자인은 소니 센서에서 최상의 이미지를 추출하기 위해 Sony의 산업용 카메라 엔지니어에 의해 최적화됐다. GigE 인터페이스를 통해 전송된 23fps의 5.1MP 편광 B/W 이미지를 출력한다.

또한, 독점 편광 카메라 SDK를 사용해서 하드웨어의 편광 조명 애플리케이션 개발 속도를 높이고 단순화할 수 있다.

새로운 카메라의 사용 시나리오에는 스트레스 검사, 대비 개선, 스크래치 감지 및 단일 이미지 캡처에서의 물체 탐지·제거·향상 기능이 포함된다. 소니는 ITS 및 보안 분야뿐만 아니라 검사에서 전자제품에 이르기까지 다양한 제조 응용 분야를 목표로 한다.

입체 카메라의 작은 풋프린트에는 에지 감지, 펄스폭 감지, 벌크 트리거, 순차 트리거, 프리 세트 시퀀스 및 버스트 트리거 기능과 같은 여러 트리거 모드가 포함된다. 하드웨어나 소프트웨어 트리거 또는, IEEE1588 정밀 타이밍 프로토콜을 통해 모듈을 작동할 수 있다. 이 장치는 슬레이브나 동적으로 할당된 마스터 장치로 작동 가능하다.

IMX250MZR 센서

소니의 최신 이미지 센서인 IMX250MZR은 2/3형 PregiusⓇ GS CMOS 센서로 각 픽셀이 90°, 45°, 135° 또는 0°로 편광되며 4개의 각기 다른 편광기를 사용한다. 그런 다음 4픽셀(2x2) 계산 단위가 만들어져 네 개의 평면에서 빛을 캡처한다.

카메라는 온칩 편광판을 온칩 렌즈 아래에(on-chip polariser beneath an on-chip lens) 배치하는 소니의 와이어 그리드 편광기(Wire Grid Polariser) 기술을 통해 향상된, 소광비로 업그레이드된 감도를 제공한다.

XCG-CP510 기술 사양

• 초당 232448x2048 픽셀의 프레임을 출력한다.

• C 마운트 렌즈는 하드웨어 및 소프트웨어 제어를 사용해 트리거할 수 있다.

• +12V 전원공급 장치에서 최대 3.0W를 소비한다.

• -5°C ~ +45°C 및 20~80% 습도에서 작동할 수 있다.

• 진동/충격 저항이 10G/70G이다.

• 크기 : 29x29x42mm 무게 : 65g

• XCG-CP510는 UL60950-1, FCC 클래스 A, CSA C22.2-No.60950-1, IC 클래스 A 디지털 장치, CE : EN61326(클래스 A), AS EMC : EN61326-1, VCCI 클래스 A 및 KCC 등의 규정을 준수하고 있다.

자료 제공: Sony(www.image-sensing-solutions.eu)
