Chromasens / 세계 최초 2.5μm 스테레오 라인 스캔 컬러 카메라

Chromasen사가 2.5μm/pixel의 광학 해상도를 특징으로 하는 세계 최초의 3D 스테레오 라인 스캔 컬러 카메라를 출시했다. 이로써 3DPIXA 제품군을 성공적으로 확장했다. 이는 지금까지 복잡한 멀티 카메라 솔루션을 통해서만 얻을 수 있었던 세부적인 신호 캡처를 가능하게 한 혁신이다.

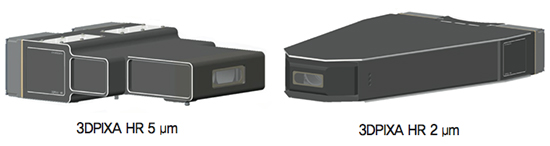

Chromasens 3DPIXA Dual HR 2μm 카메라는 기계 설계에서의 획기적인 발전으로 향상된 고해상도와 고속드라이브를 위한 새로운 표준을 제시한다. 카메라는 고속 인라인 3D 측정을 수행한다. 마이크로미터 범위의 복잡한 표면에서 결함을 포착해 부품을 후속 연결 공정에 들어가기 전에 자동으로 제거한다.

반도체 고장 분석, 인라인 높이 측정, 그리고 소형전자 장치 검사는 카메라의 16mm FOV 및 유연한 회선 속도(최대 21,200라인/초)의 이점을 제공한다. 다양한 기능을 추가하면 3D 또는 2D 색상 검사를 동시에 결합해서 과학, 의료, 산업 분야의 새롭고 특이한 애플리케이션이 가능하다.

Chromasens 3DPIXA Dual HR 2μm 카메라는 최소한의 노이즈 레벨과 높은 이미지 콘트라스트 그리고 낮은 전력 소모를 특징으로 하는 성능을 위해 삼선형 CCD 라인 센서(RGB)를 사용한다. 카메라는 고유한 광 기계식(opto-mechanical) 디자인과 정확한 내부동기화 기능을 갖춘 삼선형 라인 센서(trilinear line sensor)로 인해 일관되게 탁월한 이미지 품질을 제공한다.

라인 스캔 카메라의 정확도에 있어 제어된 밝은 조명은 매우 중요하다. Chromasens는 CORONA II LED 라인 스캔 라이트 시스템(line scan light system)을 사용해 탑 라이트·다크 필드, 백 라이트·브라이트 필드 및 튜브 라이트 모델에서 사용할 것을 권장한다. CORONA II 시스템은 전례 없는 밝기를 위해 350만 럭스(lux)의 조도를 자랑한다.

3DPIXA Dual HR 2μm 카메라는 모든 Chromasens 3DPIXA 모델에 있는 동일한 Camera Link 인터페이스를 특징으로 한다. 견고한 카메라 하우징은 안정적인 장착을 제공한다. 반도체와 전자 어셈블리 및 유사한 산업과 같이 제어된 산업 환경에 적합하다.

셋업 및 작동을 돕기 위해 3DPIXA 듀얼 HR 2μm 카메라에는 무료 3D 소프트웨어(Chromasens 뷰어 및 CS-3D-API)가 포함됐다. 뷰어와의 신속한 부품 시각화를 위한 높이 맵(height maps)과 3D 점 구름(3D point clouds)을 제공한다.

자료 제공 : Chromasens(address)
