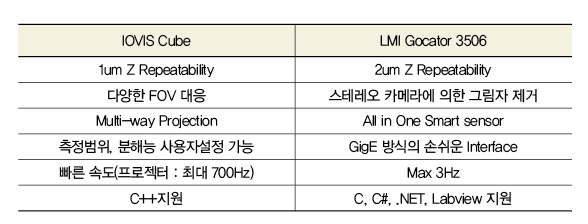

최고 해상도 3D Smart Snapshot Sensor Gocator 3506과 다양한 FOV 대응이

고해상도 3D 스냅샷 센서인 Gocator 3506는 고해상도와 반복 측정으로 전자부품과 같은 작은 부품의 정밀한 검사에 용이하다. 인라인 공장 자동화에 최적화된 이 올인원 스마트 스냅샷 센서는 스테레오 카메라와 산업용 프로젝터를 사용하여 12㎛ 아래까지의 정확한 측정을 위한 고해상도를 제공하며, 측정 볼륨 내에서 긴 수명과 균일한 조명을 제공한다.

LMI Technology 소개

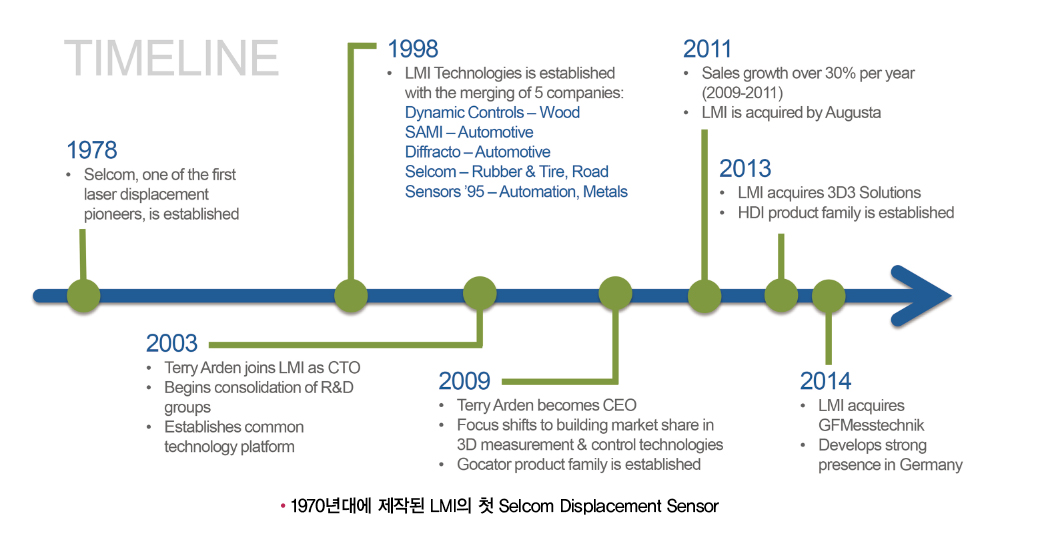

LMI는 40여 년 동안 목재, 도로, 금속, 자동차, 전자 제품, 의료기기 등 여러 산업 분야에서 뛰어난 품질의 3D 스캐너 및 검사 장비 솔루션을 설계하고 공급하고 있는 기업이다. LMI의 3D 솔루션은 고객의 애플리케이션 요구사항을 충족시키고 기업의 생산성과 수익성을 높이는 설계를 제공하여 큰 신뢰를 얻고 있다.
LMI는 혁신적인 텔레콤, 빌딩 및 산업 솔루션의 개발 및 공급을 전문으로 하는 네덜란드 상장 기업 TKH Group의 계열사이다. TKH Group의 핵심 기술인 비전 및 보안, 통신, 연결, 생산 시스템은 TKH Group이 정의한 수직시장에서 완벽한 시스템 및 솔루션을 형성하기 위하여 상호 연결 되어 있다.
LMI의 CEO인 테리 아덴(TERRY ARDEN)은 “LMI가 궁극적으로 제공하는 것은 3D 스캐닝과 검사이며, 우리의 전문 지식과 경험을 통하여 수익성을 높이고 시장 진입 시간을 단축하며, 고객에게 새로운 기회를 제공하고자 한다.”고 말했다.

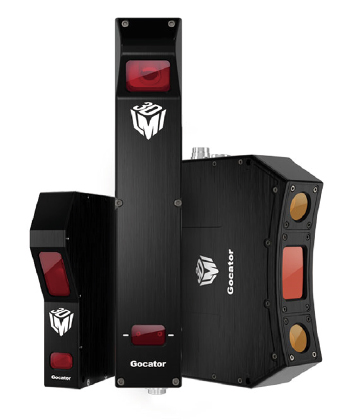

LMI Gocator 시리즈
㈜이오비스에서 제공하는 LMI Gocator는 3D 스캐닝, 측정 및 제어기능을 한 기기에 결합하여, PC 및 컨트롤러에 연결할 필요가 없다. 효율적인 설계와 뛰어난 성능을 결합하여 기존의 검사 시스템과 쉽게 통합될 수 있으며, 시스템 비용을 최소화하고 제품 품질과 처리량을 극대화할 수 있다.

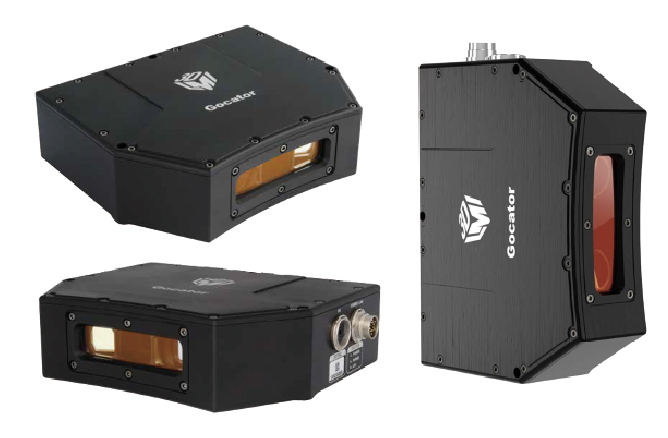

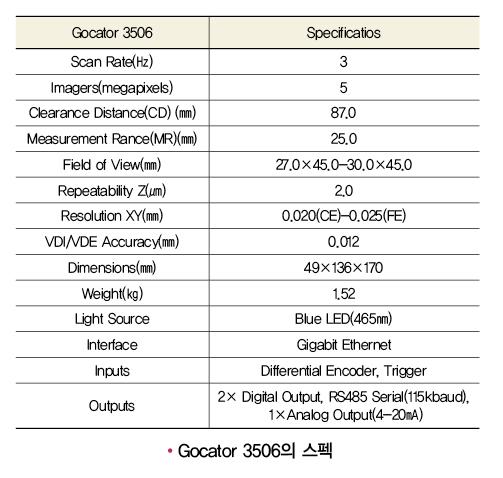

최고 해상도를 자랑하는 3D 스냅샷 센서 LMI Gocator 3506

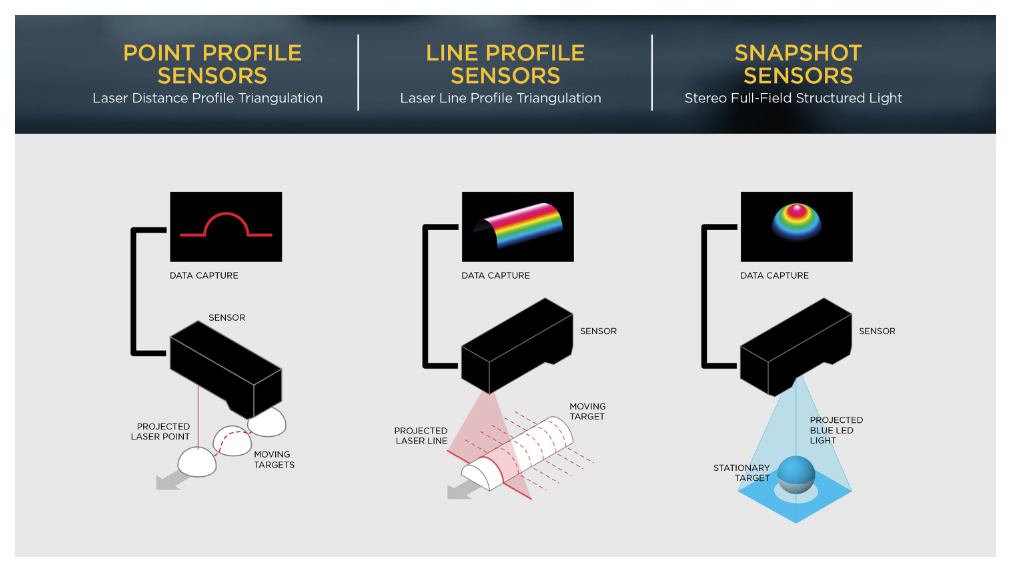

LMI의 Gocator3506은 2017년 출시된 제품으로 패턴 투사 방법과 스테레오비젼 방법을 결합한 3D 스냅샷 센서이다. 센서에서 3차원 측정 및 검사를 할 수 있고 이를 PC없이도 다양한 출력으로 내보낼 수 있는 스마트 센서이다.

LMI Gocator 3506의 특장점
•빠른 스캔 속도(최대 3㎐)
•사각지대를 최소화하는 5 메가픽셀 스테레오 카메라
•안정적인 측정을 위한 반복 (2㎛)
•로봇 구동 혹은 정지 상태 검사에 모두 요구되는 Pick and place에 쉽게 적용

Gocator 3506의 활용 예시

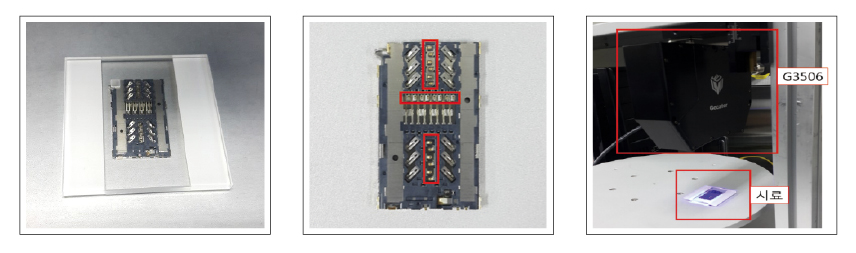

•USIM CARD SLOT의 핀 높이 검사
USIM 카드 슬롯의 시료 및 테스트 이유는 핀 높이가 연결 여부를 결정하기 떄문 이다. 시료인 Glass의 흰 면을 기준으로 USIM 슬롯 모듈로 빨간 박스 안 접촉부위의 높이 값이 적절하지 못하면 PCB 보드 상에서 연결이 끊어지는 문제가 발생할 수 있다.

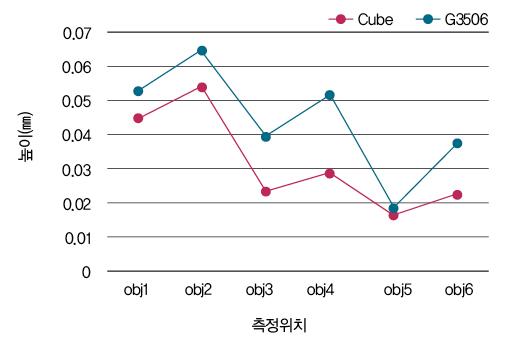

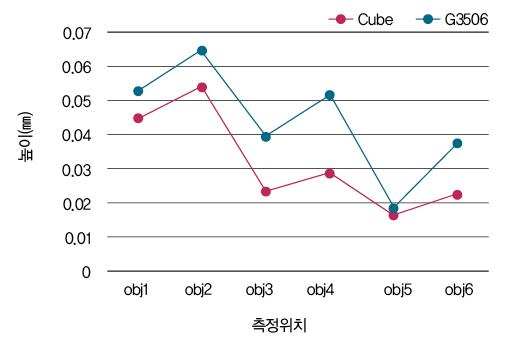

•Gocator 3506 측정 결과

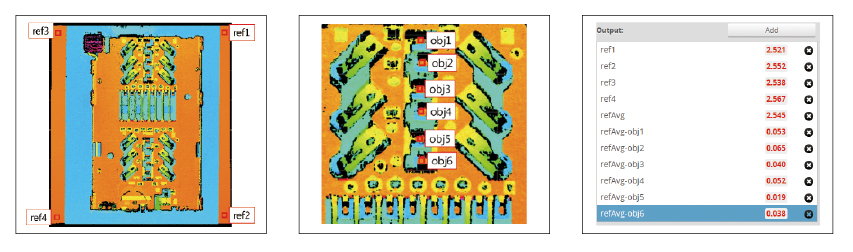

ref 1~4의 높이를 기준으로 obj1~6의 핀 높이를 측정해 보았다. 전체적인 높이 편차가 있으나 70㎛이하의 양품 기준을 만족하는 것으로 확인되었다.

자료제공 : (주)이오비스
