차세대 비전 시스템과 86M CMOS 카메라

텔레다인 테크놀로지(Teledyne Technologies)의 자회사이자 머신 비전 기술의 글로벌 리더인 텔레다인 달사(Teledyne DALSA)가 최근 GV 4000 비전 시스템과 새로운 고해상도 카메라 Falcon4™ 86M을 발표했다.
새로운 멀티 카메라 시스템 GV 4000 비전 시스템은 GV 3000에 비해 더 큰 메모리 용량, 더 다양한 카메라 포트 및 더 향상된 기능을 제공한다. 단색 및 컬러 모델로 제공되는 Falcon4 모델은 매우 큰 해상도와 빠른 프레임 속도를 결합하여 우수한 공간 분해능으로 얼룩이 없는 고속 이미지 캡처를 가능하게 한다.

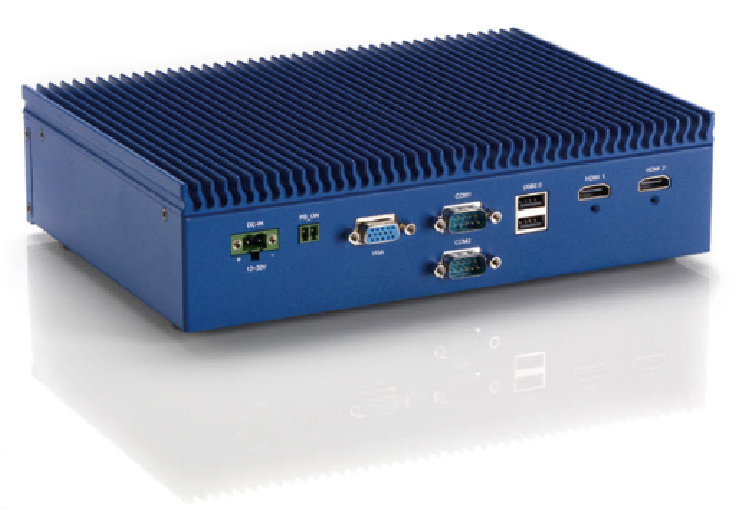

차세대 비전 시스템 GEVA-4000
GEVA-4000은 Teledyne DALSA의 고성능 산업용 컨트롤러에 추가된 최신 제품으로 대형 어셈블리의 최종 검사와 같은 멀티 카메라 비전 애플리케이션을 위한 뛰어난 비용 절감 효과를 제공한다.
엔트리 레벨 GEVA 300의 프로세싱 성능과 GEVA 1000의 성능의 각각 8배와 4배 이상의 성능을 갖춘 견고한 GEVA-4000은 공장 현장에서 사용하기에 강력하고 고도의 성능을 갖춘 산업용 비전 시스템을 제공한다.
GEVA-4000에는 저전력, Gen3 Core i7 프로세서 및 고속 시스템 리소스가 장착되어 멀티 카메라 애플리케이션을 효과적으로 관리할 수 있다. 6개의 기가비트 호환 이더넷 포트 각각은 독립적인 데이터 레인을 통해 내부적으로 연결되어 멀티 카메라 수집과 관련된 대역폭 병목 현상을 완화시킨다.
 각 네트워크 포트는 카메라 또는 네트워크 용도로 구성 할 수 있으며, 각각의 스위치는 더 큰 카메라 또는 네트워크 구성을 수용하기 위해 외부 스위치를 사용하여 확장 할 수 있다. GEVA-4000 네트워크 포트는 흑백 또는 컬러 영역 스캔 GigE 카메라의 해상도 범위와 호환되며 단일 케이블 솔루션을 위한 PoE(Power over Ethernet)를 지원한다.
GEVA-4000에는 Gen3 Core i7 프로세서가 장착되어있어 가장 까다로운 애플리케이션을 처리하기 위해 16GB의 고속 메모리와 결합된다. 뿐만 아니라 팬리스 설계로 열악한 산업 환경에서 표준 PC 솔루션을 배치 할 때 발생하는 다운 타임 및 유지 관리 비용을 줄여준다. 이더넷 외에도 GEVA-4000은 디스플레이, 6개의 USB 포트 및 직렬 포트를 포함한 시스템 통합을 위한 표준 외부 인터페이스를 제공한다.
카메라 트리거링, I/O 및 조명 제어는 보조 브레이크 아웃 모듈을 사용하여 지원된다. PL-USB 모듈은 공장 I/O를 GEVA 4000 및 관련 카메라에 쉽고 안전하게 연결하는 방법을 제공한다.
GEVA-4000의 비전 솔루션은 Teledyne DALSA의 iNspect Express 또는 Sherlock 응용 프로그램 소프트웨어를 사용하여 설정이 가능하다. 두 패키지 모두 사용자 및 장비에 대한 인터페이스 및 제어 옵션과 함께 완벽한 툴을 제공한다. 성능 마이그레이션을 위해 동일한 카메라 설정을 사용하는 다른 Teledyne DALSA 장비로 구축된 애플리케이션도 GEVA에서 실행이 가능하다.

GV 4000의 주요 특징
•소프트웨어 트리거링을 통해 단일 케이블 전원 공급
•각각의 카메라 포트는 ~700Mbps(~6fps @ 5M 컬러) 지원
•16GB 메모리와 25% 추가 프로세싱 제공
•네트워크, PLC, PL-USB 및 기타 주변 장치 연결을 위한 다중 LAN, USB 및 RS232 포트 제공
•작고, 가볍고, 뛰어난 폼팩터로 쉬워진 제어판 통합

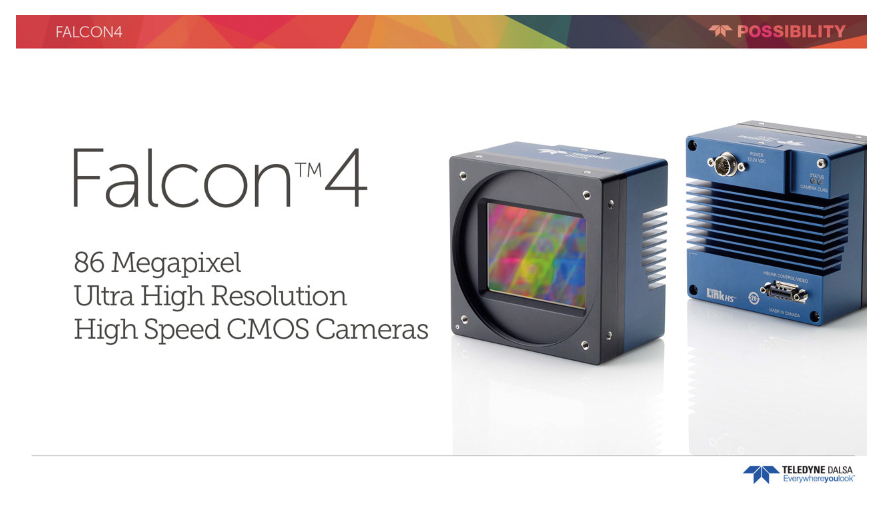

놀라운 해상도와 프레임 속도를 제공하는 86M CMOS 카메라
Falcon4 카메라는 Teledyne DALSA의 86메가 픽셀 글로벌 셔터 CMOS 이미지 센서에 의해 구동되며, 최대 해상도 초당 16프레임 촬영이 가능하다. 40대의 HD 스크린보다 많은 픽셀을 갖춘 이 카메라는 애플리케이션이 동시에 더 많은 영역을 검사 할 수 있도록 하거나 비전 시스템이 좀 더 세부적으로 객체를 볼 수 있도록 한다. 또한 글로벌 셔터 기능으로 기계식 셔터가 필요 없는 것이 특징이다. 대형 6미크론 픽셀은 고감도 및 대형 풀 웰 용량을 제공하며, 전체 및 롤 셔터 작동이 가능하다. Falcon4는 근적외선 스펙트럼에도 민감하게 반응한다.
제품 관리 책임자인 마크 버틀러(Mark Butler)는 "Falcon4 카메라는 항공 영상, 정찰, 보안 및 감시, 3D 계측 및 평면 패널 디스플레이 검사와 같이 처리량과 높은 픽셀 용량이 가장 중요한 응용 분야에서 빛을 발한다. 고해상도의 글로벌 셔터와 빠른 프레임 속도는 오늘날 시장에 나와 있는 다른 산업용 카메라와 같은 이미징을 제공한다."고 말했다.

Falcon4의 주요 특징
•86,000,000 픽셀 (10720×8064)
•최대 해상도에서 최대 16fps
•스미어 프리 이미징 및 노출 제어를 위한 글로벌 셔터
•좋은 근적외선 반응
•내장 FPN 및 PRNU 보정
•CLHS 및 GenICam 호환

자료제공 : Teledyne DALSA
