산업용 카메라에 뛰어난 기능을 선사하는 Spartan-6 FPGA

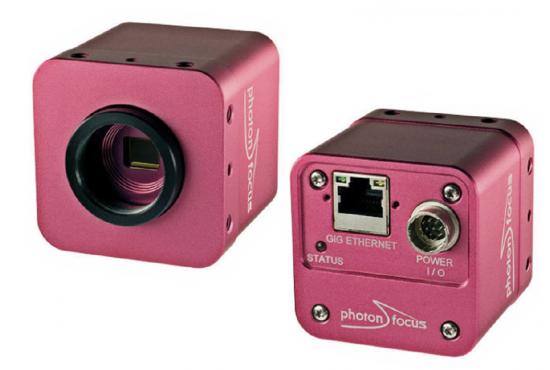

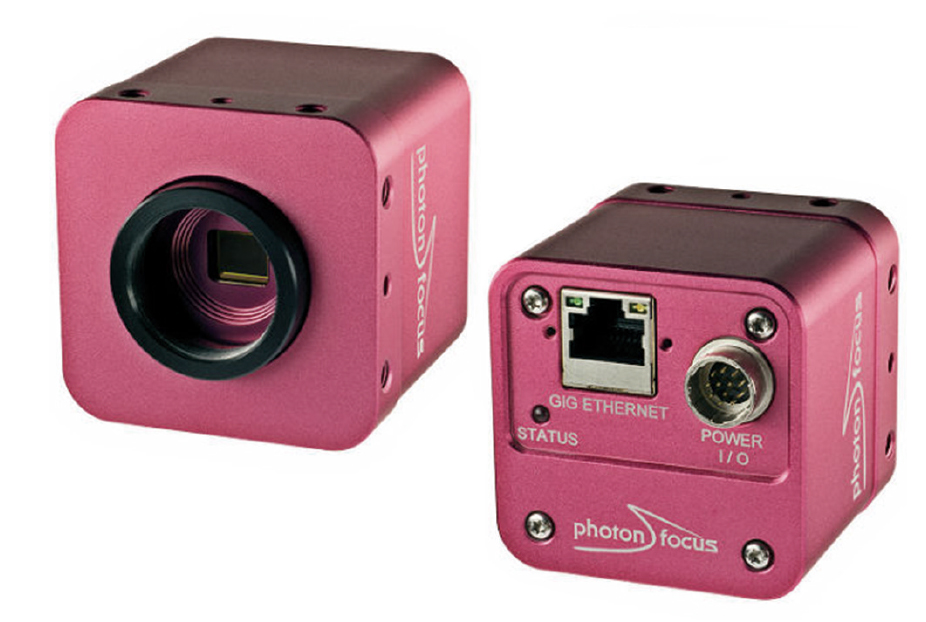

Photonfocus의 새로운 산업용 카메라 MV1-D1280-L01-1280-G2 모델이 Spartan-6 FPGA를 만나 후속 분석을 위한 빠른 속도, 948fps 버스트 모드 비디오를 저장기능을 발휘하게 되었다. Photonfocus가 MV1 산업용 카메라 라인에 MV1-D1280-L01-1280-G2 모델을 새로이 선보였다. MV1-D1280-L01-1280-G2 모델은 1280×1024 픽셀, 85fps(버스트 모드 948fps), GigE 인터페이스, 그리고 MROI (다중 관심 영역) 및 비닝까지 MV1의 플랫폼뿐만 아니라 버스트 모드를 포함한 모든 기능을 구현할 수 있다.

버스트 모드에서 카메라의 내부 2Gbit 버스트 메모리는 후속 분석을 위해 이미지 시퀀스 저장이 가능하다. 저장 용량은 이미지 해상도에 따라 달라진다. 1024×124 픽셀에서는 250㎳, 512×512 픽셀에서는 1000㎳이다. 저장된 최대 비디오 용량은 지정된 ROI의 크기에 따라 달라진다.
기존의 산업용 비디오카메라와 마찬가지로 Photonfocus의 MV1-D1280-L01-1280-G2는 Xilinx Spartan-6 FPGA를 기초로 하는 플랫폼 디자인을 기반으로 설계 되었다. Spartan-6 FPGA를 사용하므로 Photonfocus는 타 사의 카메라 라인과는 근본적으로 다른 유형의 견고한 산업용 카메라를 만들 수 있게 되었다.
공통 하드웨어 기반으로 사용되는 매우 유연한 비전 프로세싱 플랫폼으로 다양한 이미징 센서를 사용하여 여러 분야의 애플리케이션 요구 사항을 충족시킬 수 있다. 서로 다른 센서는 센서 인터페이스가 다르므로 인터페이스 기술이 있는 경우 인터페이스 마법사인 Spartan-6 FPGA를 기초 기술로 사용하는 것이 바람직하다.

자일링스의 기술을 기반으로 하는 Photonfocus의 카메라
•프로그래머블 프레임 속도 및 ROIs 기술을 탑재한 산업용 레이저 삼각 측량 비디오 카메라 MV1-D2048x1088-3D06 2D+3D 이미징 모드에서 2048×1088 픽셀의 관심영역인 경우 42fps, 3D 이미징 모드에서 2048×11 픽셀 관심영역의 경우 18619fps에 이른다.
•2048×1088 픽셀의 3D03, 2048×2048 픽셀의 3D04 시리즈 고속 GigE 비디오카메라(Spartan-6 FPGA의 도움을 받아 작은 위치 편차에 대해 자동 조정 가능)
•세가지 쿼드 레이트 QR1-D2048x1088 (I/C)-G2 GigE 카메라(Photonfocus FPGA 기반 QuadRate 기술로 GigE를 통해 비디오카메라의 높은 프레임 속도(400MB/s) 구현)
•MV1-D2048x1088-HS02-96-G2 및 MV1-D2048x1088-HS01-96-G2-10 GigE 하이퍼 스펙트럴 비디오카메라(yperspectral GigE 비디오카메라는 다른 이미징 애플리케이션에서 보기 힘든 @42fps 구현)
•MV1-D2048x1088-HS03-96-G2 GigE 하이퍼 스펙트럴 카메라(470㎚에서 630㎚까지 16개의 스펙트럼 밴드 이미지를 지원하는 FPGA 비전 플랫폼 기반 GigE 하이퍼 스펙트럴 카메라)

자료제공 : Xilinx
