안리쓰, Power Master MA24507A 발표
세계 최초로 주파수 선택이 가능한 RF파워 센서
안리쓰가 초소형 밀리미터파 전력분석기 Power Master MA24507A를 발표했다. 초소형 Power Master MA24507A는 밀리미터파 전력분석기로, 높은 다이내믹레인지로 최대 70㎓의 주파수 커버리지를 제공한다.
세계 최초 주파수 선택 가능
신제품은 9㎑~70㎓까지의 RF 전력을 쉽고 간단히 측정할 수 있으며 측정값을 수치로 표시가 가능하고, 주파수를 기반으로 측정한다. 또한 802.11ad, Wireless HD, E-band 제품을 포함한 밀리미터파 애플리케이션의 제품 수명 주기 모든 단계에서 점점 더 늘어나고 있는 테스트 요건을 처리하도록 설계된 세계 최초로 주파수 선택이 가능한 RF 전력분석기이다. 초소형 테스트 솔루션 분야에서의 안리쓰의 리더십과 특허 받은 쇼크라인(Shockline) 기술을 바탕으로 개발됐다.
작고 가벼워 손쉽게 활용 가능
신호 주파수가 점점 증가하면서 공기 중에서나 케이블 연결로 인한 감쇠가 커지고 있는데, 이는 특히 밀리미터파 주파수에서 전력 측정을 어렵게 만든다. 초소형Power Master MA24507A 사용자가 온-웨이퍼(On-wafer) 측정을 비롯하여 계측장비를 신호 소스에 직접 가져가 측정할 수 있어 이러한 문제들을 극복할 수 있게 해준다. 시스템 손실이 불가피할 경우 MA24507A는 70㎓에서 -90dBm 정도로 낮은 신호 측정이 가능해 커다란 부피 때문에 현장에서 활용하기 곤란한 대형 Bench top 측정 장비를 대신할 훌륭한 대안이 될 수 있다. USB 전원을 이용하는 Power Master MA24507A는 크기가 약 6×3×1인치(15.24×7.62×2.54㎝), 무게는 15온스(약 0.425㎏) 이하인데, 이는 스마트폰보다 약간 더 큰 수준이다.
이처럼 작고 가볍기 때문에 안테나 타워의 측정이나 확장 폴을 사용하여 지상에서 Small Cell 신호를 측정하는 작업에도 손쉽게 활용이 가능하다.
넓은 주파수 대역의 장점
Power Master MA24507A는 주파수를 선택하여 전력을 측정할 수 있기 때문에 사용자는 의도한 신호와 의도하지 않은 신호를 한 번에 구별할 수 있다. 주파수를 1㎑에서 전체 주파수 범위로 확대할 경우, Power Master MA24507A는 전력 판독에 영향을 미칠 수 있는 의도하지 않은 신호를 포함하고 있는 어려운 환경에서도 측정해야 할 신호에 초점을 맞출 수 있다. 이는 스퍼 및 고조파를 피하면서 채널 전력과 인접 채널 전력 같은 측정을 가능케 한다.
다른 많은 전력 측정 장치들과 달리 Power Master MA24507A는 레퍼런스 Calibration 필요치 않다. 이 전력분석기는 테스트 시스템에 상시 연결 상태를 유지할 수가 있어 테스트 과정 동안 장비를 분리했다 다시 연결할 필요가 없다. 전통적인 파워미터의 정확도가 요구되지 않을 때, 의도하지 않은 신호가 존재할 때 또는 고도의 전력 측정이 필요 없을 때 Power Master MA24507A는 이상적인 솔루션을 제공한다.
부가적인 기능 탑재

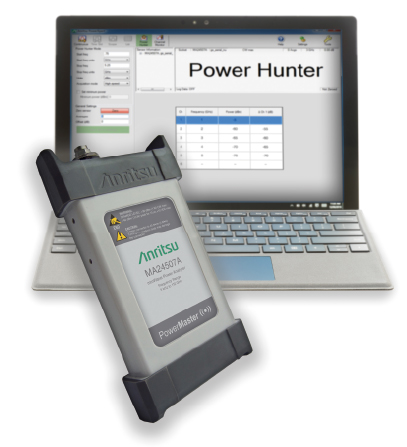

안리쓰는 Power Master MA24507A의 성능을 최적화하기 위해 PowerXpert™에 몇 가지 기능을 추가했다. 바로 파워 헌터(Power Hunter) 모드와 채널 모니터(Channel Monitor) 모드인데, 파워 헌터 모드를 활용하면 가장 높은 CW(Continuous Wave) 진폭 6개와 그에 대응하는 주파수를 손쉽게 확인할 수 있다. 새로 추가된 기능 덕분에 사용자는 최대 6개의 주파수 채널을 선택하여 각각의 CW 진폭이나 채널 전력을 동시에 모니터링 할 수 있다. Power Master MA24507A는 USB 인터페이스나 안리쓰의 PowerXpert™ 데이터 분석 및 제어 소프트웨어를 통해 원격 제어가 가능하다.
Power Master MA24507A 밀리미터파 전력분석기는 2016년 9월초에 발표된 Site Master™ S331P 초소형 케이블 및 안테나 분석기에 이은 안리쓰 초소형 계측기 신제품 군의 두 번째 계측장비이다.
Master MA24507A의 비전
안리쓰 서비스 인프라 솔루션 본부의 제품 마케팅을 담당하는 마크 엘로(Mark Elo) 마케팅디렉터는 “업계에 이처럼 혁신적인 계측장비를 내놓게 되어 대단히 기쁘다. 안리쓰의 초소형 제품군은 고객들에게 보다 높은 수준의 휴대성, 성능, 측정 정확도를 선보이게 될 것이다.”라고 자부심을 드러냈다.
다른 어떤 경쟁 제품들과 달리 Power Master는 주머니에 집어넣고 다닐 정도로 작은 계측기로서 9㎑~70㎓의 RF 전력을 -90dBm 정도의 낮은 수준까지 쉽게 수치 표시가 가능하며 주파수를 기반으로 측정한다. 이러한 장점을 보면 Power Master MA24507A는 타사의 제품들과 견주어 보아도 비전이 밝아 보인다.
자료제공 | 안리쓰코퍼레이션 (www.anritsu.com)

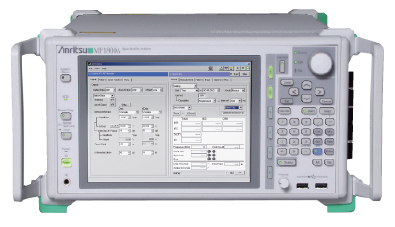

안리쓰, 신호 품질 분석기 MP1800A 시리즈 64Gbaud PAM4 BER 테스트 솔루션 공개
안리쓰가 2016년 9월 19일부터 21일까지 독일 뒤셀도르프에서 열린 ECOC 2016에서 자사 신호 품질 분석기 MP1800A 시리즈 64Gbaud PAM4 BER 테스트 솔루션을 선보였다.
전시 제품에는 최대 64Gbaud에서 고품질 PAM4 신호 생성을 지원하는 것은 물론, 차세대 400GbE 표준에 의해 정의된 53.125Gbaud PAM4 전송을 지원하는 G0374A 64Gbaud PAM4 DAC도 포함되었다. 또한 높은 입력 감도를 갖춘 BER 측정 세트로 400GbE 53.125Gbaud BER 측정도 지원된다. G0374A 64Gbaud PAM4 DAC의 시판은 2016년 10월부터 시작된다.
데이터 트래픽의 폭발적인 증가는 서버와 네트워크 장비 간의 통신 속도를 증가시키기 위한 투자로 이어지고 있다. 차세대 400GbE 이더넷 표준은 심볼 레이트를 증가시키고 선로를 더 추가함으로써 단위 시간당 데이터 전송 속도를 증가시키기 위해 PAM 변조 방법을 사용한다. PAM4 신호는 단위 시간당 전송되는 데이터양을 배가시키는 데 있어서 NRZ(Non Return to Zero) 보다 유리한 위치에 있지만, 전력 소비 절감, S/N 비율 개선 등과 같은 기술적 문제에 대한 해법이 필요하다는 단점이 있다. 따라서 이러한 테스트에는 고품질 신호 소스와 높은 입력 감도의 측정이 필요하다.
안리쓰의 신호 품질 분석기 MP1800A 시리즈가 최신 통신 표준을 준수하는 장치 및 광학 모듈 측정 기능을 지원하지만, G0374A 64Gbaud PAM4 DAC 및 MP1862A 56G/64Gbit/s DEMUX를 사용하면 높은 전송 속도의 NRZ 및 PAM4 방법은 물론, BER 측정도 지원하도록 MP1800A 시리즈 다채널 펄스 패턴 생성기(PPG)와 오류 검출기(ED)를 쉽게 확장할 수 있다.
