얼라인먼트(Alignment) 애플리케이션 최적화 Genie nano 카메라 시리즈 출시
㈜앤비젼, Genie Nano 2.3M 데모 키트 대여 프로모션 진행

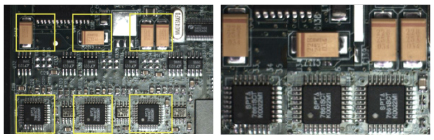

㈜앤비젼이 최근 얼라인먼트(Alignment) 애플리케이션을 비롯한 다양한 애플리케이션에 폭넓게 사용할 수 있는 Genie Nano 카메라 시리즈를 경쟁력 있는 가격으로 출시했다고 밝혔다. 손가락 두 마디 정도의 작은 크기지만 최대 100m의 긴 거리에서도, 밝기 차이가 큰 검사 대상이라도 적절한 이미지를 획득할 수 있으며, GigE Vision 인터페이스의 한계를 뛰어넘는 프레임 속도를 제공한다.

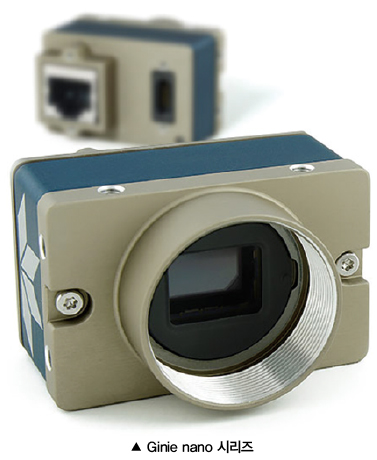

Ginie nano 시리즈
현재 2.3M(1920×1200) 해상도의 카메라가 출시되었고, 2016년도 1분기 에는 0.3M(640×480), 1.3M(1280×1024) 해상도를 포함한 다양한 해상도의 제품들이 출시될 예정이다. Genie Nano 카메라는 국내에서 자동광학검사(AOI) 경험이 가장 많은 ㈜앤비젼을 통해 현재 출시된 2.3M 모델의 데모 키트를 대여할 수 있다. 또한 최대 100m(권장 80m)까지 데이터를 전송할 수 있는 GigE Vision 인터페이스를 채택함으로써, 더 자유롭게 설치할 수 있으며 동일 해상도 제품 중 가장 작은 크기로 협소한 공간에도 설치가 가능하다.
GigE Vision 인터페이스의 한계를 넘는 프레임 속도 제공
Genie Nano 카메라는 데이터 손실 없이 이미지를 압축하는 TurboDrive™ 기술을 탑재하여 GigE Vision의 한계를 뛰어넘는 고속 데이터 전송을 제공한다. TurboDrive™는 표준 GigE Vision 속도보다 최대 2배 더 빠르게 데이터를 전송할 수 있는 고급 데이터 모델링을 사용하여, Genie Nano 2.3M 카메라의 경우 TurboDrive™를 통해 최대 85fps의 프레임 속도를 제공할 수 있다. 이는 GigE Vision 인터페이스를 사용하는 Area scan 카메라 중 가장 빠른 속도이다.
또한, 최대 16개의 ROI(Region of Interest)를 설정하고, 원치 않는 이미지를 전송하지 않을 수 있다. 이를 통해 각 프레임의 데이터를 줄일 수 있고, 최대 GigE Vision 데이터 전송 속도(최대 115 Mbytes/s) 내에서 더 높은 프레임 속도를 제공할 수 있다. 또한 더 빨라진 프레임 속도로 생산 공정의 속도를 더 높이거나, 검사체를 더 짧은 간격으로 촬영할 수도 있다.
밝기 차이가 큰 검사체도 적절한 이미지 획득

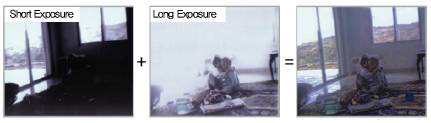

Genie Nano 2.3M 제품들은 기존 Genie 제품들에 비해 센서가 전하를 담을 수 있는 정도를 의미하는 Full well capacity가 1.5배에 높아졌다. 다크 노이즈 특성을 나타내는 NEE 값의 경우 15배 이상 좋아졌다. 이를 통해 기존 버전보다 약 1.5배 높은 75dB의 다이내믹 레인지를 나타낸다. 한 영상 안에서 밝기 차이가 크게 나는 애플리케이션에서도 적절한 이미지를 얻을 수 있다. 카메라 센서의 다이내믹 레인지로도 해결할 수 없을 정도로 밝기 차이가 큰 검사체 이더라도Cycling Preset Mode의 Multi exposure 기능을 통해 다양한 노출 조건(최대 4개의 조건)에서 이미지를 얻을 수 있으며 사용자는 이렇게 얻어진 이미지를 통해 적절한 정보를 얻을 수 있다.
적은 노이즈와 손실없는 이미지 획득

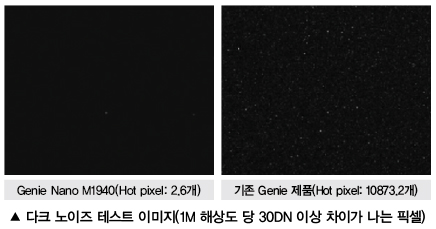

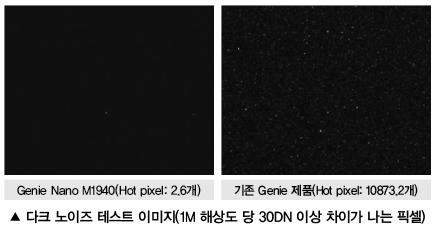

높은 Full well capacity와 낮은 NEE는 빛의 특성으로 발생하는 샷 노이즈(Shot noise)를 감소시킨다. 하지만 센서에 들어오는 빛이 전혀 없더라도 센서 내부에서 발생하는 열전자(Thermal electrons)로 인해 다크 노이즈(Dark noise)가 발생한다. Genie nano 카메라는 극소수의 핫 픽셀(Hot pixel)만 발생하는 매우 적은 다크 노이즈(Dark noise) 특성을 나타낸다.
앤비젼에 대해
(주)앤비젼은 비전 솔루션 전문 기업(Vision Solution Partner)으로 머신비전 분야에 핵심 제품 및 솔루션, 엔지니어링 컨설팅, 기술지원 서비스 등을 제공한다. 앤비젼 머신 비전 사업부는 세계의 각 분야 최고의 기업들과 협력을 통해 머신 비전 시스템의 핵심 제품인 산업용 카메라, 스마트 카메라, 프레임 그래버, 렌즈, 조명, 개발 프로그램을 세계 최고 수준으로 공급한다.
자료제공 | 앤비젼(www.envision.co.kr)
