넥센서 3D 나노소자 측정기술: 첨단 반도체 산업을 위한 고정밀 계측 솔루션

어드밴스드 패키징(Advanced Packaging)과 HBM(High Bandwidth Memory) 기술이 반도체 산업의 핵심 동력으로 부상하고 있다. 이와 함께 소자의 미세화·다층화가 가속화되면서, 공정 중 실시간 품질 관리와 고정밀 계측 기술의 중요성이 높아지고 있다.

반도체 생산 전 공정에서 차별화된 3D 광 계측 토탈 솔루션을 제공하고 있는 넥센서(nexensor)는 3D 나노소자 측정기술을 기반으로, 첨단 반도체 제조 환경에서 필요한 정밀도와 생산성을 동시에 실현하는 차세대 비파괴 계측 솔루션을 선보이고 있어 눈길을 끌고 있다.

반도체 산업의 고급 패키징 및 HBM 기술 발전


반도체 산업에서의 기술 혁신은 지속적으로 발전하고 있으며, 특히 어드밴스드 패키징(Advanced Packaging)과 High Bandwidth Memory (HBM) 기술은 산업의 핵심적인 기술로 자리잡고 있다. 고급 패키징 기술은 소자의 집적도를 극대화하고, 다층 구조를 효율적으로 관리하는 데 필수적이다.

현재 반도체 소자는 점차 작고 정밀하게 발전하고 있으며, 이에 따라 고속 데이터 전송, 높은 메모리 용량을 요구하는 기술들이 빠르게 진화하고 있다. 이러한 요구에 따라 고정밀 계측(Metrology) 기술이 필수적이며, 실시간으로 소자의 두께, 굴절률, 표면 상태를 측정하는 기술이 시장에서 점점 더 중요해지고 있다.

현재 글로벌 반도체 시장에서 자동화(Automation)와 실시간 품질 관리(Real-time Quality Control)가 중요한 트렌드로 떠오르고 있다. 고급 패키징 기술을 통해 반도체 소자의 성능을 극대화하고, 실시간으로 소자의 품질을 검사할 수 있는 기술은 제조 공정에서의 효율성을 크게 향상시킬 수 있다. 이에 따라, Metrology & Inspection Equipment의 수요가 증가하고 있으며, 특히 반도체 공정에서 실시간으로 계측 데이터를 제공하는 장비에 대한 관심이 높아지고 있다.

반도체 산업에서의 다층 패키징 기술


넥센서는 3D 나노소자 측정기술을 통해 다양한 산업 분야에서 품질 관리와 생산성 향상에 기여하는 계측 솔루션을 제공하고 있다. 이 기술은 특히 반도체 제조, 고급 패키징 및 HBM(High Bandwidth Memory) 등에서 핵심적인 역할을 한다.

특히 반도체 산업에서는 다층 패키징(Multilayer Packaging) 기술이 점점 더 중요해지고 있다. 이 기술은 여러 층으로 적층 된다. 층 구조를 정확하게 측정하고, 각층의 두께, 굴절률, 표면 상태 등을 실시간으로 검사할 수 있는 기술을 필요로 한다. 넥센서의 3D 나노소자 측정기술은 HDM1(Wafer Warpage, Bow), FM1(Flatness, Chip Warpage, Bow), TSV(CD, Depth) 등 다양한 항목을 실시간으로 측정할 수 있다.

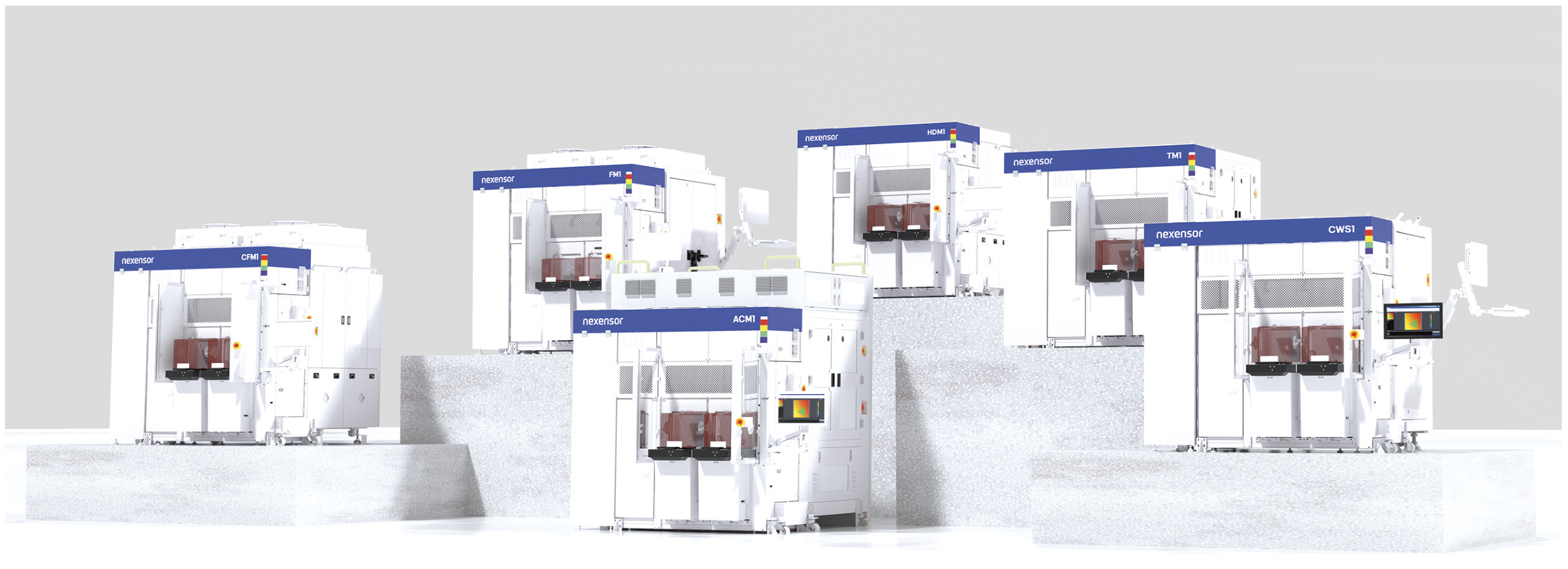

1. TM1 - TSV 계측 설비: 2 µm 직경까지 TSV 깊이를 정밀하게 측정할 수 있는 장비로, 고집적 반도체 패키징에 적합하다.

2. ACM1 - RDL/µ-Bump 계측 설비: CD, RDL 두께, 폭, TIR, 범프 높이, 오버레이를 통합 측정할 수 있으며, 10nm 이하의 반복 정확도를 제공한다. 이 장비는 RDL(Re-distribution Layer), u-Bump Height, Coating Thickness, Sawing Grooving Depth, Roughness 등을 측정하여 반도체 제조 공정에서의 정확성을 높이며, 불량률을 낮추는 데 중요한 역할을 한다.

3. FM1 - 웨이퍼 워페지 계측 설비: 300mm 웨이퍼 전면을 정밀하게 스캔하여 워페지, 휨 등의 측정을 고속으로 수행하며, 높은 해상도를 제공한다.

4. CWS1 - 칩 워페지 계측 설비: 310mm x 310mm의 넓은 면적을 고속으로 측정할 수 있으며, 2.5D 및 3D 패키징 공정에 필수적인 칩 워페지 측정을 지원한다.

5. CFM1 - CMP 평탄도 계측 설비: CMP 공정 후 표면 상태인 평탄도, 워페지, 거칠기, 공극 등을 정밀하게 측정하여 공정 최적화와 품질 관리에 기여한다.

6. HDM1 - HCB 디싱 계측 설비: Hybrid Copper Bonding(HCB) 공정에서 필요한 디싱을 정밀하게 측정하며, 0.1nm 반복성의 초정밀 광학 계측을 제공한다.

넥센서의 3D 나노소자 측정기술: 고정밀·비파괴


넥센서의 3D 나노소자 측정기술은 반도체 산업을 위한 고정밀 계측 솔루션을 제공한다. 이 기술은 영상분광기(Spectrometer)와 편광카메라(Polarization Camera)를 융합하여, 다층막 소자의 두께와 굴절률을 한 번의 측정으로 동시에 파악할 수 있다. 기존의 복잡한 측정 과정을 단 한 번의 측정으로 해결하며, 경쟁사 대비 빠른 측정 속도를 보유하고 있다.

• 정밀도 및 속도: 넥센서의 기술은 기존의 비파괴 검사 방식에 비해 10배 이상의 공간분해능(Spatial Resolution)을 제공하며, 빠르고 정확한 실시간 검사(Real-time Inspection) 기능을 제공한다. 이는 생산라인에서의 검사 속도를 크게 향상시키고, 불량 검출 시점을 앞당겨 공정 효율성을 높이는 데 기여한다.

• 비파괴 검사 기능: 기존의 검사 방식은 소자의 일부를 파괴하여 검사를 진행하는 방식이었지만, 넥센서의 기술은 비파괴 방식 (Non-destructive Inspection)으로 측정을 할 수 있다. 이로 인해, 제품을 손상시키지 않고도 정확한 품질 검사가 가능하며, 생산 공정 중 실시간으로 소자의 품질을 확인할 수 있다.

• 고속 생산 라인 적용: 이 기술은 생산라인에 쉽게 설치(Easy Installation)할 수 있으며, 빠른 속도로 검사를 수행할 수 있어 대량 생산에 적합하다. 특히, 고속 반도체(High-speed Semiconductors) 및 고급 패키징(Advanced Packaging) 소자의 경우 실시간 품질 관리가 매우 중요하며, 넥센서의 기술은 이 분야에서 핵심적인 역할을 하고 있다.

넥센서의 기술 혁신과 미래 전망


넥센서는 3D 나노소자 측정기술을 통해 반도체 산업에서 품질 관리와 생산성 향상에 큰 기여를 하고 있다. 웨이퍼의 휨 (Warpage), 두께(Thickness), 오버레이(Overlay), RDL 선폭 (CD) 및 마이크로 범프 높이(u-Bump Height) 등을 실시간으로 측정할 수 있는 이 기술은 고급 패키징 공정에서 필수적인 솔루션을 제공하며, 향후 더 많은 산업 분야에서의 활용 가능성을 열어 가고 있다.

넥센서 관계자는 “앞으로도 지속적인 기술 개발을 통해 글로벌 시장에서의 경쟁력을 강화하고, 반도체 산업을 위한 차세대 계측 장비의 선도적인 공급자가 될 것이다”라고 말했다.

자료제공: 넥센서(www.nexensor.com)
