반도체 첨단 패키징 공정의 5가지 도전 과제와 대응 전략
반도체 산업의 차세대 경쟁력은 이제 첨단 패키징(Advanced Packaging) 기술이 좌우하고 있다. Flip-Chip, RDL, TSV, HBM을 기반으로 한 CoWoS, X-Cube, Foveros 등 2.5D·3D 통합 기술은 이미 상용화 단계에 접어들었으며, 최근에는 TGV 기판, FOPLP(Fan-Out Panel Level Packaging), CPO(CoPackaged Optics) 등 고밀도 이종 집적기술까지 등장하고 있다. 이로 인해 패키징 구조는 더욱 정밀하고 복잡해졌고, 제조 공정의 허용 오차는 μm(마이크로미터) 단위로 줄어들고 있다.
이 같은 변화 속에서 비전 검사는 단순한 품질관리 단계를 넘어, 공정 전체의 성공을 좌우하는 핵심 인라인 기술로 자리 잡았다. 하지만 피처 크기가 2μm이하로 축소되고, 글라스 코어·멀티레이어 적층 구조가 도입되면서 기존 AOI(자동 광학 검사) 시스템은 정밀도와 속도를 동시에 유지하기가 점점 더 어려워지고 있다.
이번 기사는 이러한 첨단 패키징 환경에서 직면한 다섯가지 핵심 비전 과제와 이를 해결하기 위한 업계의 기술적 대응 전략을 정리해 소개한다.
<도전 과제1>
고배율 렌즈 사용 시 피사계 심도(DoF)가 얕아짐
고배율 이미징이 필수인 반도체 검사에서는, 피사계 심도(Depth of Field, DoF)의 얕음이 구조 인식 정확도를 떨어뜨리는 주요 원인으로 지적된다. 좁은 초점 범위로 인해, 미세한 표면변화나 다층 구조의 일부가 흐려지거나 초점에서 벗어나는 현상이 빈번히 발생한다. 이 문제를 해결하기 위해 현재 세 가지 기술적 접근이 사용되고 있다.
첫째, 고속 오토포커스 기술과 포커스 스태킹(focus stacking) 알고리즘을 결합해, 여러 초점 이미지를 합성하는 방식이다. 둘째, 샤임플러그(Scheimpflug) 광학 원리를 적용해 초점면을 기울이는 방법이다. 이때 발생하는 왜곡은 후처리 알고리즘을 통해 보정한다. 셋째, 광학계와 광로(light path) 구성의 최적화를 통해 해상도와 피사계 심도 간의 균형점을 찾는 것이다.
결국 해상력과 피사계 심도는 본질적으로 상충 관계이기 때문에, 고배율·고정밀 이미징에서는 이 세 가지 접근법을 상황에 따라 조합하는 ‘복합 초점 전략’이 점점 중요해지고 있다.

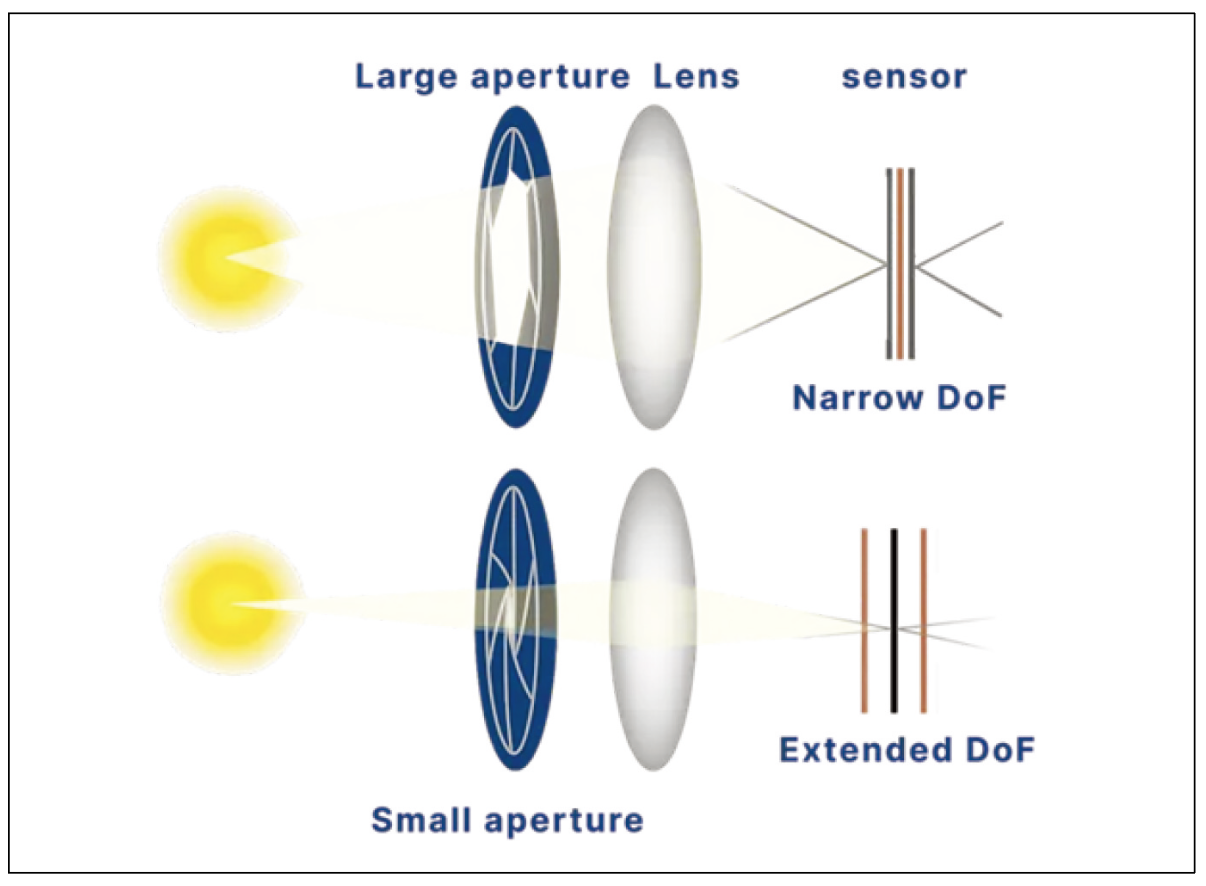

<그림1> 높은 수치 조리개(NA)는 더 많은 빛을 포착해 해상도를 향상시키지만, 피사계 심도는 감소시킨다. 얕아진 DoF는 이러한 기술적 트레이드오프 중 하나이다.
<도전 과제2>
2 μm 이하 정밀도로 고밀도 복합 구조 검출
첨단 패키징 공정의 치수 정밀도는 나날이 높아지고 있다. RDL(재배선층)의 라인 폭은 이미 2~5 μm 수준으로 진입했으며, 하이브리드 본딩을 사용하는 HBM 적층 공정은 정렬 오차 허용 범위가 1 μm 수준에 이르고 있다. 이러한 초정밀 요구는 광학계, 조명, 카메라, 알고리즘 전반의 성능 향상을 동시에 요구한다. 그러나 고배율 렌즈(높은 NA)와 고해상도 카메라를 조합할수록 앞서 언급한 피사계 심도 문제는 더욱 심화된다.
또한 조명 불균형이나 표면 반사로 인해 결함 신호가 가려지고, 결함과 배경 간 대비가 낮아지는 등 ‘검출 난이도’가 급격히 높아 진다. 특히 금속 반사 재질이나 투명 소재의 경우, 글레어(glare) 와 간섭 프린지(interference fringe) 같은 광학적 아티팩트가 발생해 인식 정확도를 떨어뜨린다. 여기에 카메라의 노이즈, 센서 해상도 한계, 재료의 광학 특성 차이까지 더해지면 기존 AOI 시스템만으로는 완전한 검출이 어렵다.
따라서 2 μm 이하의 정밀 검사는 ‘범용 장비의 조합’이 아닌, 맞춤형 광학 설계와 알고리즘 최적화가 결합된 전문 솔루션이 필요하다. 이는 단순한 하드웨어 고도화가 아닌, 광학·조명·비전 소프트웨어의 통합적 설계 역량을 의미한다.
<도전 과제3>
이종(복합) 소재 시스템 내 숨겨진 결함 감지
첨단 패키징 구조에서는 표면뿐 아니라 내부, 계면, 하부영역에서 발생하는 미세 결함이 치명적인 문제로 이어진다. 공극(void), 미세 균열, 다이싱으로 인한 내부 손상 등은 기존 AOI가 감지하기 어려운 영역에 존재한다.
이러한 ‘숨겨진 결함’을 탐지하기 위해 비가시광 검사 기술의 수요가 급증하고 있다. 대표적으로 SWIR(Short-Wave Infrared), X-ray, 스캔 음향 현미경(SAT) 등이 있다. 그 중에서도 SWIR은 실리콘을 투과할 수 있는 실용성과 비용 효율성으로 가장 빠르게 확산되고 있다.
SWIR은 1000~2500 nm 파장 대역을 사용해 실리콘 내부의 TSV(Through-Silicon Via) 구조나 웨이퍼 하부 결함을 비파괴 방식으로 시각화할 수 있다. 또한 유기물과 오염물간의 콘트라스트 차이를 명확히 구분하여 결함 식별 정확도를 크게 높인다.
최근에는 픽셀 크기 5 μm 수준의 소형 SWIR 센서가 상용화되면서, 고해상도·고속 검사에도 적용이 가능해졌다. 이는 내부 결함 검사 기술이 ‘실험실 단계를 넘어 공정 현장으로 진입했다’는 의미를 가진다.

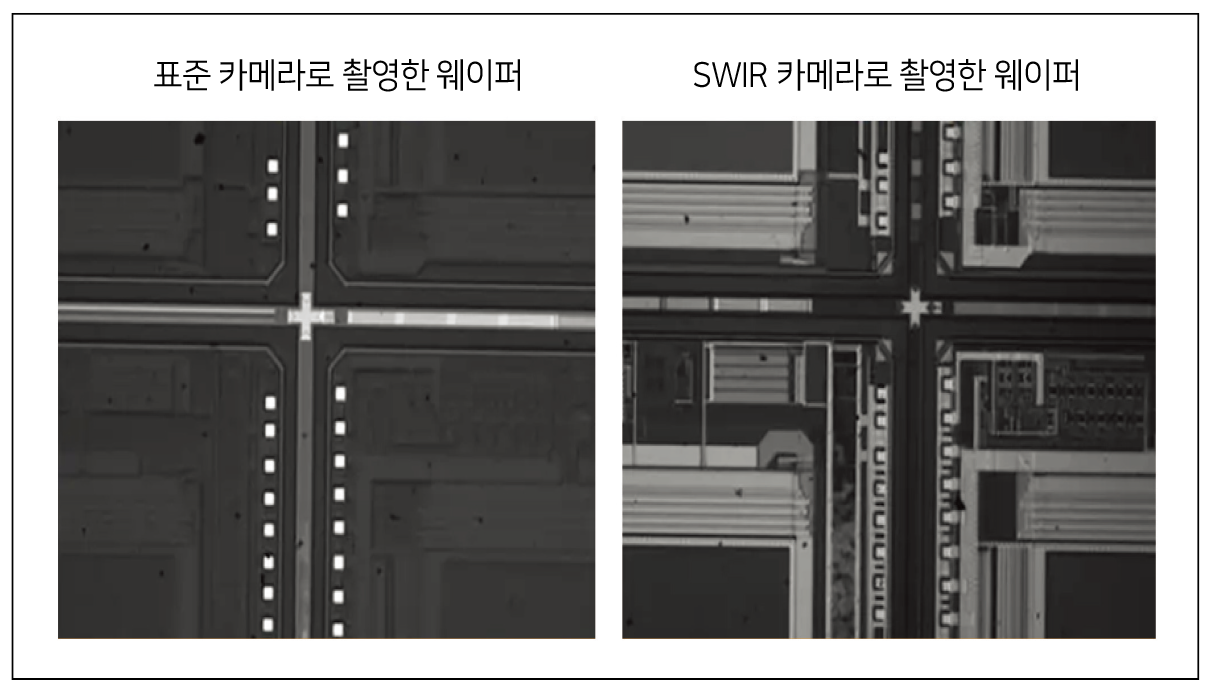

<그림2> SWIR은 실리콘을 투과하여 숨겨진 얼라인 마크, 결함 및 기타 내부 구조를 감지할 수 있다.
<도전 과제4>
실시간 처리 성능, 고효율, 시스템 안정성
첨단 패키징 검사는 수많은 고해상도 이미지를 짧은 시간내에 처리해야 한다. 복잡한 결함 인식 알고리즘이 추가되면서 CPU, GPU, FPGA 리소스의 부담은 기하급수적으로 커진다. 이제 검사 장비의 성능을 좌우하는 요소는 단순한 카메라 스펙이 아니라, 시스템 전체의 데이터 처리 아키텍처다. 실시간으로 데이터를 수집하면서 동시에 분석해야 하는 환경에서는 연산 분배 설계가 곧 시스템 안정성과 직결된다.
핵심은 다음 두 가지 질문에 있다. ‘어떤 알고리즘을 이미지가 IPC에 도달하기 전에 처리할 수 있는가?’와 ‘CPU·GPU·FPGA 자원을 어떻게 조합해야 성능과 비용을 동시에 만족할 수 있는가?’이다. 결국 고속·고정밀 검사는 ‘하드웨어의 집약이 아니라, 연산 구조의 최적화’가 핵심이다. 이는 검사 시스템을 단순한 장비가 아닌 ‘지능형 컴퓨팅 플랫폼’으로 발전시키는 방향과 맞닿아 있다.

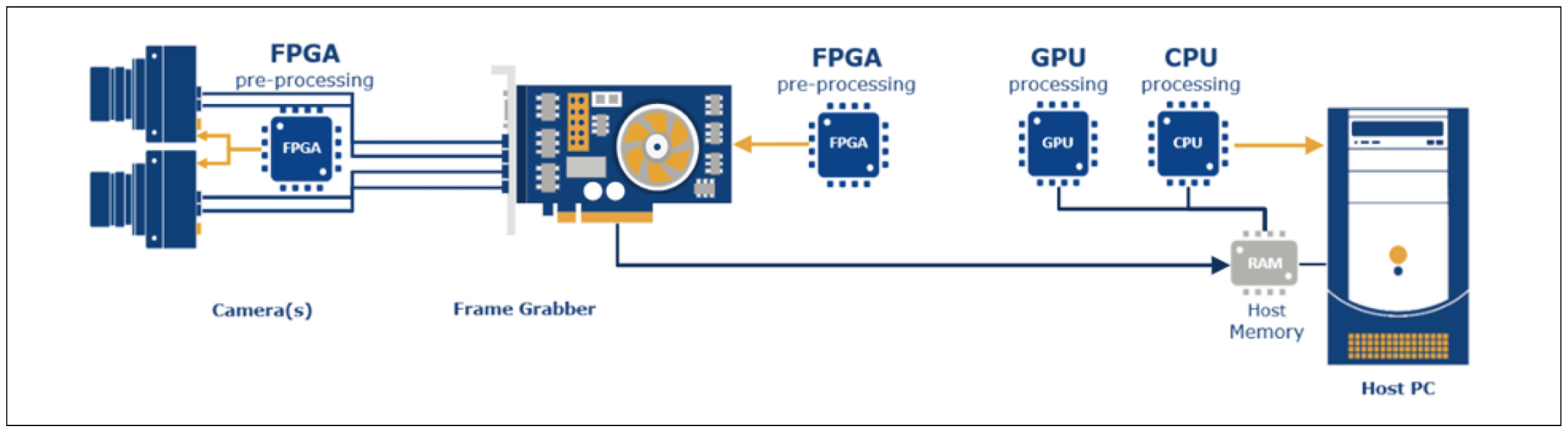

<그림3> 최적의 시스템 성능을 달성하려면, 이미지 처리 작업을 CPU, GPU, FPGA에 어떻게 분산할지 평가하는 것이 중요하다. 각 연산 자원은 서로 다른 강점과 특성을 갖고 있기 때문이다.
<도전 과제5>
3D 검사 수요는 증가하지만, 여전히 느리고 높은 비용
2.5D 및 3D 패키징 공정에서는 TSV·TGV·솔더볼·C4 범프 등 다층 연결 구조의 품질이 핵심이다. 그러나 정밀 3D 검사 기술은 장비 비용이 높고 스캔 속도가 느려, 여전히 샘플링 검사에 의존하는 경우가 많다. 하지만 칩 단가가 높아질수록 샘플링 방식은 결함 누락의 위험을 초래한다.
이를 해결하기 위해 업계는 매크로와 마이크로 검사의 결합이라는 전략을 채택하고 있다. 2D 매크로 스캔으로 잠재적 이상 영역을 빠르게 선별하고, 고해상도 마이크로 3D 검사로 해당 부위를 정밀 분석하는 방식이다. 이 계층적 접근은 검사 커버리지를 확보하는 동시에 검사 시간과 비용을 절감한다.
기술별로 보면, 공초점 현미경(confocal)은 속도와 정밀도의 균형이 뛰어나 솔더 조인트 검사에 적합하며, 백색광 간섭계(white-light interferometry)는 나노미터급 정밀도를 제공하지만 속도는 느리고, 레이저 삼각 측정(laser triangulation)은 빠르지만 해상도가 낮은 프로파일 검사에 적합하다. 따라서 각 기술의 특성을 고려한 조합과 공정별 선택이 생산 효율성과 품질 확보를 동시에 달성하는 열쇠가 된다.

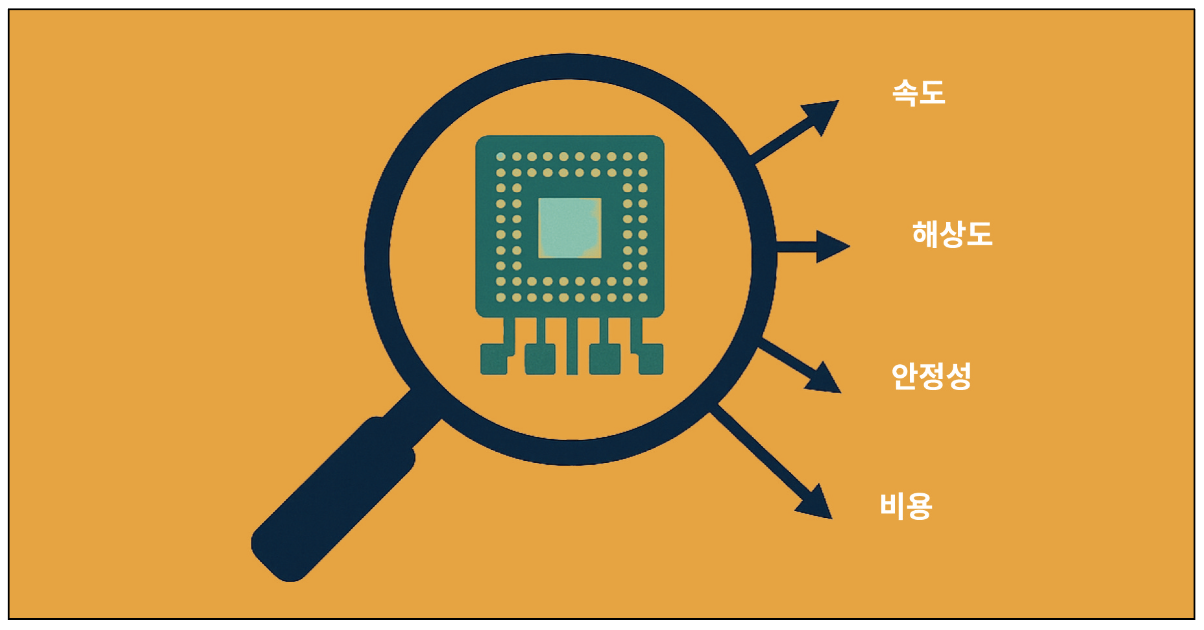

<그림4> 첨단 패키징의 3D 검사에서는 속도·해상도·안정성·비용의 균형이 핵심 이다. 이 네 요소를 어떻게 조합하느냐가 검사 품질과 수율을 좌우한다.
협업과 통합이 만드는 미래형 검사 시스템
반도체 패키징 기술이 고도화될수록, 검사 시스템은 해상도·속도·안정성·비용 사이의 균형을 정밀하게 맞춰야 한다. 이제 단일 기술로는 복잡한 공정 요구를 충족할 수 없으며, 광학·비전·컴퓨팅의 통합적 설계가 필수다. 이 기사에 제시된 다섯 가지 과제와 해결 전략은 첨단 패키징 현장에서 직면하는 현실적 문제와 그 대응 방향을 제시한다.
특히 중요한 점은 고사양 장비의 도입보다 애플리케이션에 최적화된 시스템 설계와 검증 경험이 훨씬 큰 효과를 낸다는 사실이다. 결국 검사 품질은 개별 부품의 사양보다 시스템 조합과 통합 설계 역량에서 결정된다. 따라서 제조사는 경험이 풍부한 비전 기술 파트너와 협업함으로써, 현재의 과제를 해결할 뿐 아니라 미래 세대 패키징 기술에도 대응할 수 있는 유연하고 진화형 검사 시스템을 구축할 수 있을 것이다.
자료제공: Basler AG(www.baslerweb.com)
