MATRIX VISION, 동일한 라인 주파수의 영역 스캔 카메라 선보여

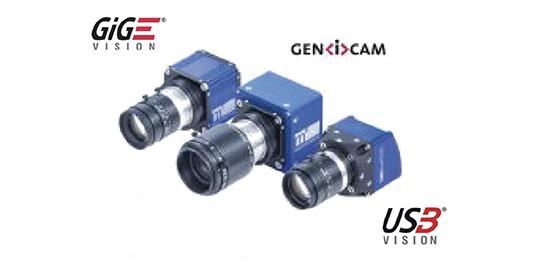

USB3 및 GigE Vision 산업용 카메라의 추가 기능이 표준 인터페이스를 통한 라인 스캔 애플리케이션을 가능하게 한다.


라인 스캔 카메라는 일반적으로 원형 또는 회전체 또는 길거나 연속적인 재료를 검사하는데 사용된다. x방향에서 높은 해상도를 제공하고 검사 속도가 빠르다. 그러나 라인 스캔 애플리케이션을 설정하는 경우 두 가지 단점이 있다.

첫째, 영역 카메라(area camera) 애플리케이션 보다 초점을 맞추기가 어렵고 둘째, 필요한 콤포넌트 수가 많아 라인 스캔 카메라 응용을 복잡하게 하며 비용이 더 비싸다. 즉, 이미지 전송을 위한 인터페이스에 기본적으로 CameraLink(CL) 와 CoaXPress(CXP) 사용된다. 이들은 엄청난 대역폭을 제공하지만 호스트 컴퓨터에는 라인 스캔 카메라에 적합한 기능을 갖춘 프레임 그래버가 있어야한다.

사용자가 단순화된 그리고 사용하기 쉬운 표준 인터페이스를 원하는 것은 당연하다. 소니의 Global Shutter Pregius 영역 센서가 장착된 USB3 및 GigE Vision 산업용 카메라를 위해, MATRIX VISION은 새로운 BlockScan 모드를 갖춘 솔루션을 제공한다.

mvBlockScan의 기본 원리

MATRIX VISION 산업용 카메라에는 일반적으로 FPGA가 장착되어 있으며 이미지 메모리가 있다. 둘 다 올바르게 사용되면 많은 스마트 기능의 기반이 될 수 있다. mvBlockScan의 경우, FPGA는 여러 라인으로 구성된 AOI(Area of Interest) 블록을 획득할 수 있다.

FPGA는 AOI 블록을 완전한 이미지로 결합한 다음 전송된다. 이 과정에서 사용자는 완전한 이미지를 구성할 블록 수를 선택할 수 있다. 완전한 합성 이미지의 전송은 오버 헤드가 최소화한다. 그렇지 않을 경우, 전송 프로토콜을 사용한 개별 이미지로 AOI 블록으로부터 전송이 발생한다.

동일한 라인 주파수의 영역 스캔 카메라 mvBlockScan은 라인 스캔 카메라보다 저렴하다.
