Opto Engineering / 대형 FoV를 위한 소형 텔레센트릭 렌즈와 조명기

텔레센트릭 렌즈(Telecentric lenses)는 낮은 왜곡, 고정 배율 및 큰 DOF(피사계 심도) 때문에 일반적으로 측정 애플리케이션에 사용된다. 그러나 디자인 자체로 인해 엔토센트릭 렌즈(entocentric lenses)에 비하여 부피가 상당히 크다. 텔레센트릭 렌즈의 길이와 작동 거리는 비전 시스템의 크기에 큰 영향을 미친다. 이것은 전체 시스템 크기가 두 배가 되기 때문에 대형 FOV 텔레센트릭 렌즈를 텔레센트릭 조명과 함께 사용할 때 특히 중요하다.

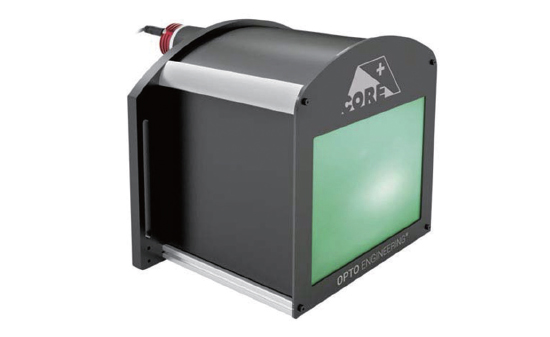

Core Plus 제품군은 영역 스캔 카메라 및 시준 조명기를 위한 대형 FOV 텔레센트릭 렌즈를 특징으로 하며, 축소된 공간에서 큰 물체를 측정하는 데 이상적인 새로운 광 기계 디자인이다. 렌즈와 조명기의 작동 거리와 기계적 길이는 측정 시스템을 가능한 한 콤팩트하게 만들도록 최적화되었다. 새로운 시리즈는 다른 텔레센트릭 렌즈와 유사한 FoV의 조명기에 비해 최대 45% 더 짧다.

고해상도 렌즈에 대한 수요를 충족시키기 위해 TC1MHRTC5MHR Core Plus 시리즈는 최대 4/3 인치의 센서를 위해 소형 및 다기능성의 동일한 구동 원리에 따라 디자인되었다.

표준 텔레센트릭 시스템 디자인에서 렌즈/조명기의 기계적 길이는 일반적으로 전면 요소 자체의 절반이다. 새로운 Core Plus 제품군은 1:1 비율로 되돌리고 가벼운 재료를 사용하여 무게도 경량화하였다(가장 큰 모델의 경우 최대 50%). 또한, 제품군의 렌즈와 조명기의 작동 거리가 해당 표준 버전에 비해 감소되었다. 이밖에도 Core Plus 렌즈 및 조명 장치에는 내장된 장착 플랜지와 표준 알루미늄 T 슬롯 프로파일이 있어 추가 클램프 없이 쉽게 장착할 수 있다.

자료 제공: Opto Engineering(www.opto-e.com)
