시그마텍의 신제품 3가지

오는 6월 19일(화)부터 22일(목)까지 독일 뮌헨에서 개최되는 Automatica Muchen에 시그마텍이 참가를 알렸다. 이에 시그마텍의 제품을 국내에 공급하는 서보스타가 신제품 소개를 위해 이 글을 제공했다.

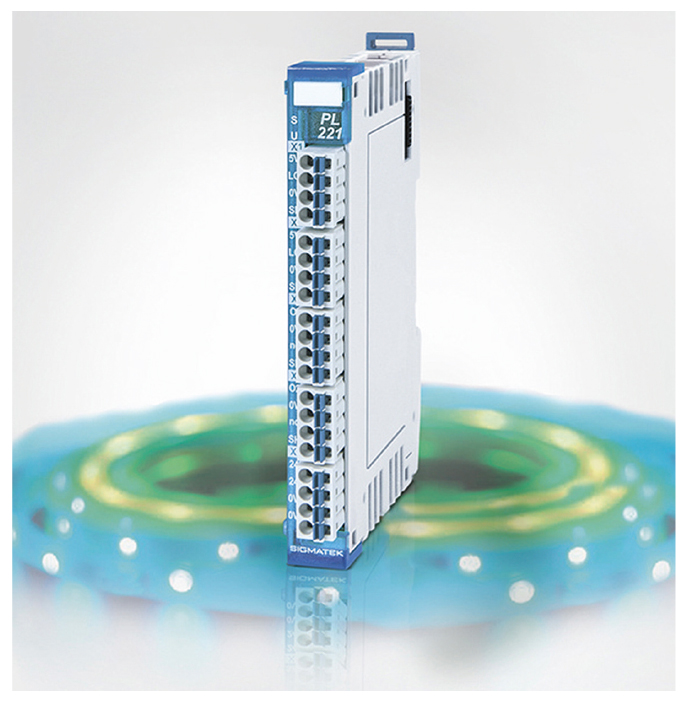

LED 모듈을 사용하여 기계 상태를
시각화하는 PL 221
픽셀 LED 모듈은 생산 공정에 색상과 밝기를 제공하고 기계의 외관을 향상시킨다. 2개의 컬러 및 2개의 디밍 가능한 백색 발광 다이오드 스트립을 개별적으로 제어 할 수 있다. 이를 통해 공정 및 기계 조건을 시각적으로 표현할 수 있을 뿐 아니라 정밀 제어가 가능한 조명을 사용할 수 있다.

최대 512 픽셀 LED가있는 RGB 빛 밴드는 재료 흐름을 시각화하거나 오류 메시지를 빨리 읽는 것과 같은 다양한 색상 효과를 제공한다. 전원은 +5V 전압을 사용하며, 애플리케이션 소프트웨어를 사용하여 LED의 데이터 폭을 4 단계에서 최대 24비트(8비트 빨강/녹색/파랑)로 PLC에서 직접 구성 할 수 있다.
흰색의 디밍 가능 LED 스트랜드는 좁은 공간에 설치하여 기계 내부와 같이 공간을 절약 할 수 있다. 펄스 폭 변조(펄스 폭 0-100%, 1% 단계 변화)를 통한 밝기 제어는 100㎐에서 2㎑ 사이의 자유롭게 선택 가능한 PWM 주파수 범위에서 정밀하게 조화된 조명을 허용한다. 작동은 +24V 전압으로 가능하며 최대 총 전류는 4A이다. 4개의 LED 스트립 모두 단락 및 과부하로부터 보호되며, 외부 +24V 전원 공급 장치는 저전압에 대해 PL 221에 의해 모니터링 된다.

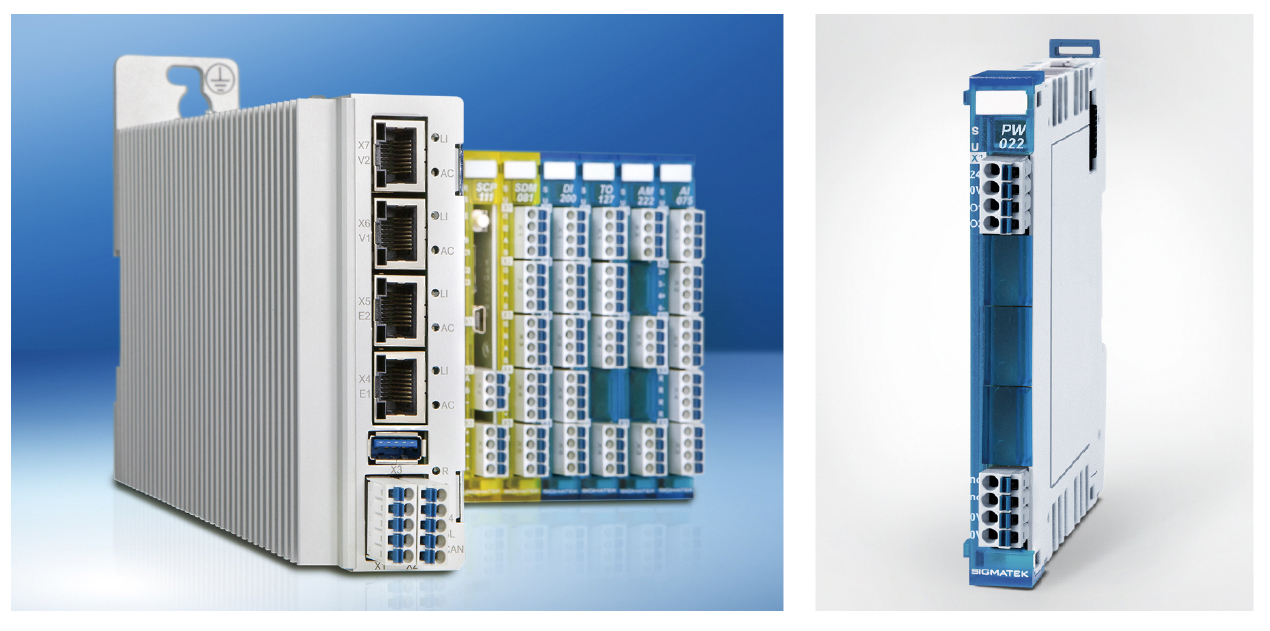

DIN 레일을 위한 유연한 자동화 전원 CP 731
새로운 CPU 유닛 CP 731은 강력한 인텔Ⓡ 아톰™ E3827 듀얼 코어 프로세서로 강력한 제어, 조절 및 모션 제어 작업에 이상적이다. 저전력 손실로 인해 팬이 없어도 작동 할 수 있는 것이 특징이다. 표준에는 512kByte S RAM, 2GB DDR3L 주 메모리 및 마이크로 SD 카드(1GByte)가 내장되어 있다. 2× 이더넷, 2× VARAN, 1× CAN, 1× USB 3.0 및 1× USB 2.0(Micro-USB Type B)과 같은 다양한 인터페이스를 쉽게 이용할 수 있다.
CP731은 병렬로 작동 할 수 있는 두 개의 실시간 이더넷 VARAN 관리자 덕분에 애플리케이션 작업에 많은 유연성을 제공한다. 따라서 까다로운 자동화 작업에서 버스 로드가 두 가닥으로 분산되어 처리 속도가 빨라진다. 물론 사용 가능한 다른 사이클 시간도 있다. 사용자는 특히 소프트웨어를 통해 코어 및 VARAN 관리자에게 응용 프로그램 파트를 할당 할 수 있다. 완벽한 콤비네이션은 S-DIAS 시스템을 갖춘 강력한 DIN 레일 CPU 유닛으로, 매우 컴팩트 한 I/O 모듈을 사이드 버스 인터페이스를 통해 직접 연결할 수 있다.
OPCUA프로토콜은 CP 731과 외부 노드 간의 플랫폼 독립적 인 통신을 보장한다. 또한 실시간 클럭, 현재 CPU 상태를 판독하기위한 2개의 온도 센서(CPU 및 인터페이스) 및 LED를 장치에서 직접 사용할 수 있다. 모든 SIGMATEK 자동화 구성 요소와 마찬가지로 LASAL 엔지니어링 툴을 사용하여 구성 및 프로그래밍이 수행된다.

중하중의 정밀 제어가 가능한 PW 022
S-DIAS제품군의 PW 022는 유도성 및 오믹 부하를 제어하는 데 사용된다. 소형 펄스 폭 모듈을 사용하면 예를 들어 자석 및 비례 밸브를 정밀하고 편안하게 제어가 가능하다. 이 모듈에는 채널 당 1.5A 용으로 설계된 +24V-스위칭 PWM 출력이 2개가 탑재되어 있다.
PWM기본 주파수 범위는 30.5㎐ ~ 20㎑이며, PWM 펄스 폭과 PWM 주파수는 소프트웨어를 통해 0.5 단위로 설정할 수 있다. +18-30V DC 공급 전압은 부족 전압에 대해 모니터링이 가능하다. 또한 단락 회로 모니터는 안전한 작동을 보장한다.
PW022는 SIGMATEK의 얇은 I/O 시리즈 S-DIAS의 모든 DIN 레일 모듈과 마찬가지로 객체 지향 엔지니어링 툴 LASAL로 쉽게 프로그래밍되고 구성 될 수 있다. 간단한 회로도 통합을 위해 EPLAN 매크로를 사용할 수도 있다.

자료제공 : 서보스타
