온세미컨덕터, LED조명 애플리케이션용 고효율 컨트롤러 솔루션 공개

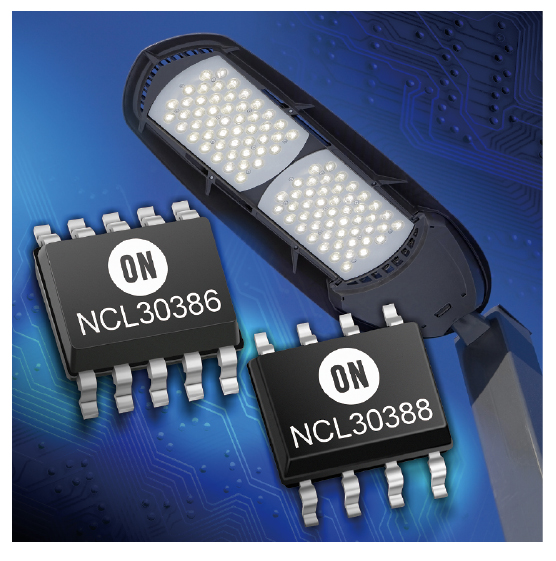

에너지 효율 혁신을 주도하는 온세미컨덕터가 디밍용(dimmable) NCL30386과 비디밍용(non-dimmable) NCL30388 등 새로운 LED 조명 컨트롤러 솔루션 2종을 공개했다. 이 솔루션은 사무실 및 산업용 건물 애플리케이션에 사용되는 조명과 같은 LED 조명 장치의 설계자들에게 시장 선도적인 옵션을 제공한다.
두 디바이스는 모두 플라이백(Flyback), 벅-부스트(Buck-Boost) 또는 Sepic 전력 토폴로지용 고역률, 싱글 스테이지, 정전류·정전압 1차 측 조정(PSR, primary-side regulated), 펄스 폭 변조(PWM, pulse width modulation) 컨트롤러이다. EU의 에코디자인(Ecodesign), 에너지 스타(ENERGY STAR?), NEMA SSL 규격 등 전력 표준이 규정하는 수준 이상의 효율을 달성하기 위해 유사공진(Quasi-Resonant) 모드에서 작동한다.
통합 디지털 역률 보정(PFC) 알고리즘은 유니버셜 입력 전압 범위에서0.95 이상의 뛰어난 역률 및 10% 미만의 전고조파왜율(THD)을 지원한다. 통합 고전압 시동 전류는 빠른 시동, 낮은 대기 전력, 그리고 출력 시 폭넓은 작동 범위를 제공한다. 전류 및 전압은 모든 조건에서 고도로 균일한 조명 밝기를 제공하기 위해 일반적으로 ±2% 영역에서 디지털 PSR CC/CV 루프 제어를 통해 조정된다.
이 디바이스는 사용이 간편하고 9.2 ~ 26 VDC의 넓은 VCC범위에서 작동하며 밸리 록아웃(vally lock-out) 및 주파수 폴드백(foldback) 기능으로 전체 전압 범위에서 높은 효율을 제공한다. 또한, 브라운 아웃(brown-out) 및 과전압 보호와 같은 안전 기능을 포함하고 출력, 권선 및 다이오드에서 단락 회로를 감지할 수 있는 기능을 추가함으로써 설계가 한층 간소화 됐다.  NCL30386은 선형 또는 2차 디밍 커브 옵션을 포함한 탁월한 디밍 기능을 제공한다.
