Teledyne DALSA의 새로운 고속 카메라와 프레임 그래버
자료제공 : Teledyne DALSA

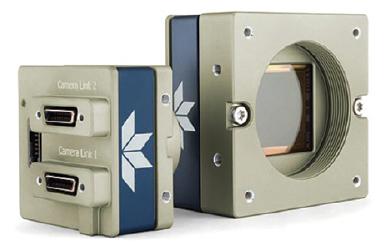

Camera Link 인터페이스와 Sony·ON-Semi 이미지 센서를 탑재한 고속 카메라
Teledyne Technologies의 자회사이자 전 세계 이미지 감지 기술의 선도자인 Teledyne DALSA가 자사의 고가 Genie Nano 카메라 시리즈에 업계 최고 성능의 SONYⓇ 및 ON-SemiⓇ의 CMOS 이미지 센서로 무장한 새로운 Camera Link 모델을 확장하였다고 밝혔다. 첫 흑백 및 컬러 Camera Link 모델은 On-Semi의 16 및 25M Python 이미지 센서를 탑재했으며 계속 추가될 예정이다.
새로운 Nano 모델은 고속 데이터 전송을 필요로 하는 산업용 화상 분야를 위해 엔지니어링 되었으며 AIA Camera Link 인터페이스 표준에 의지하고 있는 현재 시스템 버전의 카메라 구축에 쉽게 교체할 수 있다. 새로운 10 종의 Genie™ Nano-CL 모델에서 기존 Camera LinkⓇ 비전 시스템에 통합되는 신뢰도 높은 고해상도 검사 기능을 제공한다.
예전 Genie Nano 카메라와 마찬가지로 새로운 컬러 및 흑백 모델은 작은 크기에 빠른 프레임 속도로 다양한 해상도를 제공한다. 산업 자동화, 전자기 제조, 포장 및 반도체 검사, 일반 머신 비전 검사 등의 시스템 설계자는 힘을 덜 들이고도 기존 시스템 수명 연장을 기대할 수 있게 되었다. 다양한 기능 세트에 넓은 가동 온도 범위, GenICam GenCP 1.1을 준수하는 Genie Nano-CL 모델은 기존 시스템의 기능과 성능을 전반적으로 개선하여 수명을 연장시킨다.
Teledyne DALSA의 이미지 센서
Teledyne DALSA는 비냉각 LWIR 기능 외에도 산업 시찰, 방사선 촬영, 항공우주 산업, 방위 및 보안 등 다양한 응용 분야를 위한 고성능 CMOS 이미지 센서를 설계 및 제조하고 있다. 수십 년간의 연구와 개발로 이미지 센서의 설계와 제작 분야에서 수많은 특허를 받았으며 이로 인해 제품을 지속적으로 개선하여 현재 최고 성능의 기기를 만들게 되었다.

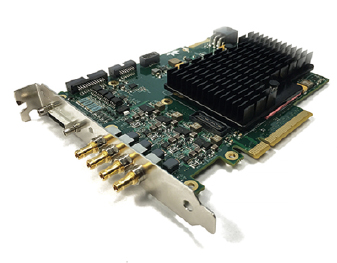

신형 CoaXPress 모델로 Xtium 프레임 그래버 시리즈 확장
Teledyne DALSA는 절반 길이의 새로운 CoaXPress 프레임 그래버로 Xtium 시리즈를 확장했음을 발표했다. Teledyne DALSA 프레임 그래버에는 업계를 선도하는 성능과 기능 그리고 뛰어난 가치와 방대한 카메라 지원 기능이 모두 담겨 있다. 새로운 Xtium™ 프레임 그래버가 CoaXPressⓇ 인터페이스 표준을 사용하여 최대 25Gbps의 데이터 전송 속도를 달성했다.
Sapera™ LT SDK와 Teledyne DALSA의 Trigger-to-Image-Reliability™ 플랫폼이 Xtium-CXP PX8을 완전히 지원한다. Xtium-CXP PX8은 시리즈 내의 다른 모델들처럼 4개의 입력 채널(채널당 6.25Gbps)에서 최대 2.5GBs의 대역폭을 제공하는 PCIe x 8 슬롯을 사용하여 PCIe Gen 2.0 플랫폼을 최대한 활용한다. Xtium-CXP PX8은 현재 완전한 생산 단계에 있다.
Xtium 시리즈는 최대 지속 가능한 처리량과 바로 사용 가능한 이미지 데이터를 사용 가능케 함으로써 CPU 사용량을 최소화하고 호스트 애플리케이션의 처리 시간을 줄인다. Xtium 제품군은 영역/라인 스캔, 흑백/컬러 카메라를 다룰 수 있는 향상된 메모리 아키텍처를 제공한다.
핵심 기능
•절반 길이의 PCIe Gen2 x8 보드
•DIN 1.0/2.3 동축 커넥터 4개
•채널당 최대 6.25Gbs의 출력 채널 1개, 2개 또는 4개로 CXP 카메라 지원
•3.4GB/s에 이르는 최대 호스트 대역폭
•컬러/흑백 영역, 라인, 밀착형 이미지 센서(CIS) 카메라 지원
•Bayer, 조회 테이블, 플랫 라인/플랫 필드 보정용 온보드 프로세싱
•독립적인 외부 트리거 입력 및 외부 이벤트 동기화용 스트로브 출력
•일반 용도의 온보드 입출력 신호
•채널 4개에서 Power Over CoaXPress 지원
•MicrosoftⓇ WindowsⓇ 7, Windows 8.1, Windows 10 64비트 및 32비트 O/S
Teledyne DALSA의 머신 비전 제품 및 서비스
Teledyne DALSA는 머신 비전 시장에서 디지털 영상 부품을 디자인하고 제조하여 배포하는 전 세계적인 선도 업체로 자리잡았다. Teledyne DALSA의 이미지 센서, 카메라, 스마트 카메라, 프레임 그래버, 소프트웨어, 비전 솔루션은 전 세계 수천수만 개의 자동화 검사 시스템에서 사용되고 있으며 그 범위도 반도체, 태양 전지, 평면 디스플레이, 전자 제품, 자동차, 의료, 포장, 일반 제조 업계 등등 다양하다.
