플리어시스템코리아, ‘플리어 연구 및 자동화용 열화상 카메라’ 세미나 개최

연구용·자동화용 열화상 카메라 제품의 주요 특성과 기술 소개

지난 11월 서울 코엑스에서 플리어시스템코리아가 파트너사인 MDS 테크놀로지와 함께 ‘FLIR 연구 및 자동화용 열화상’ 세미나를 주최했다. 이번 세미나는 ‘플리어 열화상 카메라와 활용 방법’이라는 주제 하에 총 4개의 세션으로 구성되었다.
플리어시스템과 MDS 테크놀로지에 대한 간단한 회사 소개로 막을 연 이번 전시회는 ▲열화상 카메라 제품 및 소프트웨어 소개, ▲적외선 열화상 기술, ▲SDK 소개 및 적용 사례로 진행 되었다.

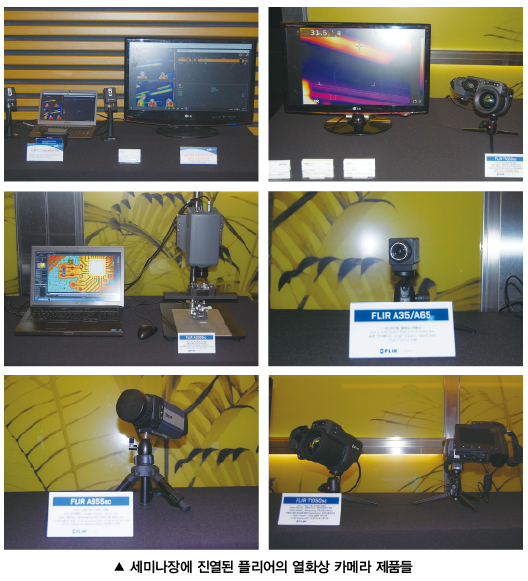

세미나를 주최한 플리어시스템코리아는 세미나 개최 장소에 플리어의 열화상 카메라 제품을 진열했는데, 이로 인해 세미나에 참석한 사람들은 열화상 카메라 제품이 실제로 어떻게 작동하는지를 직접 확인할 수 있었다.

MDS 테크놀로지와의 공동 주최
플리어시스템코리아는 이번 세미나를 자사의 파트너사인 MDS 테크놀로지와 주최했는데, 제1 세션인 ‘회사 소개’에서 두 업체에 대한 간략한 소개가 이뤄졌다.
플리어시스템코리아 엄성진 차장은 “플리어시스템의 사업부는 감시, 탐지, 보안, 자동화 및 연구 개발, OEM&Emerging, 해상으로 구성되어 있다. 플리어시스템의 한국 지사인 플리어시스템코리아는 2009년에 설립되어 자동화 및 연구 개발용 부문을 맡고 있는데, 그중에서도 온도 계측에 주력하고 있다.”고 설명했다.
MDS 테크놀로지 소개를 맡은 MDS 테크놀로지 이승남 차장은 “MDS 테크놀로지는 1994년에 설립되었으며, 플리어시스템코리아와는 2008~2009년에 열화상 카메라 파트너십을 체결했다. MDS 테크놀로지의 주요 사업은 임베디드 및 IT 솔루션이며, 현재 열화상 카메라 시스템을 개발 및 구축해 제공하고 있다.”라고 소개했다.

자동화 및 연구용 열화상 카메라 제품에 대한 소개
두 번째 세션 ‘열화상 카메라 제품 및 소프트웨어 소개’에서는 이승남 차장이 플리어의 자동화 및 연구용 열화상 카메라와 소프트웨어에 대해 설명했다.
이 차장은 “자동화용 열화상 카메라는 자동화 검사, 프로세스 관리 및 온도 상태 모니터링을 통해 공정을 제어하고, 보유 설비 자산을 화재로부터 관리해 발생 가능한 사고를 사전에 예방하는 제품으로 다양한 산업 분야에서 쓰이고 있다.”며, 플리어의 자동화용 열화상 카메라 제품을 본격적으로 소개하기 시작했다.

적외선 열화상 카메라 기술에 대한 설명
두 번째 세션이 끝난 후 이어진 세 번째 세션에서는 플리어시스템코리아 엄성진 차장이 적외선 열화상 카메라 기술에 대해 설명했다.
발표 주요 내용은 ‘적외선 열화상 카메라의 종류’, ‘냉각 방식과 비냉각 방식’, ‘방사율’이었다. 엄 차장은 “적외선 열화상 카메라의 종류에는 ‘거치용, 군사용, 냉각 방식용, 비냉각 방식용, 보안용, 모듈용, 휴대용, 자동화용, 연구개발용’ 등이 있다. 적외선 열화상 카메라를 자동화용이나 연구개발용으로 쓰려면 계측과 관련된 기술을 통한 분류가 필요하다. 기술적 분류를 위해서는 카메라 소자인 검출기에 대한 이해 역시 중요하다. 검출기에는 비냉각 방식인 열 검출기와 냉각 방식인 광자검출기가 있다”고 설명했다.

이어 엄 차장은 냉각·비냉각 방식에 대해 “냉각 방식은 카메라 내부에 냉각장치가 내장되어 있는 것으로, 광자가 전자로 변환된 후 노출 커패시터에 저장되는 방식을 따른다. 비냉각 방식은 냉각기가 내장되지 않는 방식으로, μBolometer(마이크로볼로미터)나 열 검출기로 불린다. 이러한 비냉각 방식은 시중에서 경제적인 가격대에 제공되는 카메라의 검출기 형태로, 각 픽셀들이 적외선 방사 에너지에 의해 직접적으로 열을 받는 구조이며, 7.5~14㎛의 파장 특성을 지니고 있다.”고 언급했다.
각 방식의 특성에 관한 설명이 끝난 후, 엄 차장은 두 방식을 비교했는데, 그는 “비냉각 방식이 약 8~12㎳의 반응시간을 보이는 반면에 냉각 방식은 약 500㎱ 이상의 반응시간을 보유하고 있다. 또한 비냉각 방식은 노출 시간 제어가 불가능하지만, 냉각 방식은 가능하다.”라고 말했다.
엄 차장은 세션 마지막 부분에서 방사율에 대해 언급했는데, 그는 “방사율이란 같은 파장대역, 각도, 온도에서 흑체와 비교했을 때 나타나는 방사 효율을 가리키는 용어로, 카메라 사용 시 부각되는 주요 이슈이다. 카메라가 받아들이는 물체의 실제 온도를 ‘겉보기 온도’라고 하는데, 만약 실제 온도가 100℃인 물체가 있고, 방사율이 1로 설정되어 있다면, 카메라는 이 물체의 온도를 100℃로 정확하게 측정할 수 있다.”며 방사율에 대한 예를 들었다.
이에 더해 엄 차장은 방사율을 고정시키는 방법으로 ▲방사율이 높은 절연 테이프와 같은 재질로 물체 코팅, ▲물체의 반사 온도 측정 후 방사율 설정, ▲소프트웨어 활용을 제시했다.

SDK에 대한 정보 제공
마지막 네 번째 세션은 플리어 열화상 카메라의 SDK(Software Development Kit, 소프트웨어 개발 킷)에 대한 소개와 적용 사례를 주제로 진행됐다.
세션 발표는 MDS 테크놀로지 김민엽 과장이 맡았는데, 그는 열화상 카메라의 특징으로 ▲ 비접촉 방식 적용, ▲2차원 온도 정보 제공, ▲실시간 응답 구현, ▲웹 및 TCP/IP를 통한 원격 제어 수행, ▲USB를 통한 원격 제어 수행, ▲외부기기 제어용 디지털 I/O 구현, ▲다양한 용도와 요구에 맞는 소프트웨어 개발 가능 등을 들었다.

열화상 카메라에 대한 설명 후 김 과장은 플리어의 SDK인 ‘FLIR ThermoVision SDK’에 소개를 이어갔다. 그는 “FLIR ThermoVision SDK는 주요 특징으로 ▲FireWire, Ethernet, USB 통신 방식 지원, ▲알람 설정 및 카메라 측정 기능 보유, ▲플리어의 A Series에 한해 사용자 정의 I/O 기능 제공, ▲ActiveX 기술 기반, ▲SEQ, FPF 파일 저장 및 읽기 기능 제공, ▲각 픽셀별 방사율 조절 가능을 지니고 있다.”고 말했다.
김 과장은 플리어의 열화상 카메라가 주로 활용되는 분야인 화재 감시 시스템, 설비 모니터링, 공정 모니터링 분야의 구성도에 관한 설명도 덧붙였다. 김 과장은 구성도에 대해 “화재 감시 영역에서 플리어의 열화상 카메라가 유용하게 활용되는데, 그 이유로는 플리어의 열화상 카메라가 화재 발생 전에 현장 온도가 정상 온도를 이탈하는 현상이 발생하면 이를 감지해 알람을 울린다는 것을 들 수 있다. 화재 감시 시스템은 설치 현장과 모니터링 실에 적용되는데 설치 현장에서는 지역 패널과 카메라가 1대 1로 연결되거나 1대 다수로 매치된다.”고 말했다.
이어서 그는 “설치 현장과 모니터링 실 사이에는 UTP나 옵티컬이 설치되는데, 만약 설치 현장과 모니터링 실의 거리가 50m 이내이면 랜 또는 UTP에 기반한 설계를 적용하고, 50m 이상이면 광에 기반을 두고 설계를 한다.”고 예를 들었다.
또한 김 과장은 “설비 모니터링의 경우, 조업 현장과 모니터링 실에 시스템을 적용한다. 마지막 공정 모니터링에는 생산된 제품이 컨베이어 벨트를 통해 정확한 위치에 도달했을 때 근접 센서나 열화상 프로세싱을 통한 측정을 실시하는 시스템이 적용된다.”고 설명했다. 끝으로 김 과장은 플리어의 제품이 전기 시설, 발전소, 자동차 제조업체, 제철소에서 활용되고 있는 실제 적용 사례를 제시하면서 세션을 마쳤다.

플리어시스템에 대해

플리어시스템은 1978년에 설립된 이래 열화상 카메라 시스템을 전문적으로 개발·생산하는 기업이다. 1980년대 말에 이르러 플리어는 그동안 축적해 온 적외선 열화상 기술과 경험을 활용해 높은 화질을 제공하는 동시에 온도 차이를 감지하고 측정하는 다양한 상업용 열화상 카메라를 휴대형, 실험실용 제품으로 개발하기 시작했다.
이를 기반으로 해 플리어는 현재 상용, 산업용 및 공공기관용의 다양한 열화상 측정 시스템을  설계, 제작, 판매하고 있는데, 이러한 플리어의 첨단 열화상 및 보안용 시스템은 광범위한 분야에서 열화상 촬영, 열화상 분석, 보안 감시 등을 수행하는 데에 활용되고 있다.

자료제공 | 플리어시스템코리아(www.flirkorea.com)
