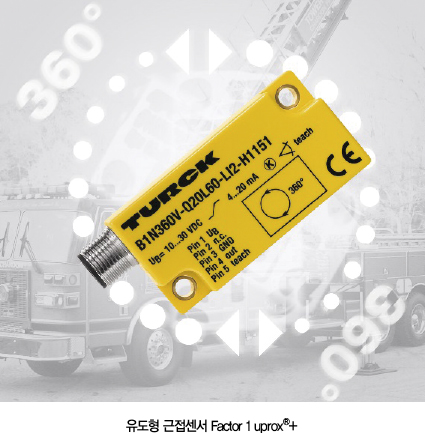

Turck, 정확한 스위칭 포인트 제공 유도형 근접센서 Factor 1 uproxⓇ+

모든 금속체 동일한 감지거리 적용으로 롤러코스터 승객 안전 지켜

Turck의 유도형 근접 센서 Factor 1 uproxⓇ+는 센서의 독특한 코일 컨셉으로 모든 금속체에 대하여 가장 긴 감지거리를 보유하고 있다. 간단하고 안전하게 설치 및 사용이 가능한 이 센서는 깨끗하고 정확한 스위칭 포인트를 제공해 놀이공원에 설치된 롤러코스터를 안전하게 제어한다.

유도형 근접센서 퀄리티 다양
자동화 산업 분야에서 유도형 근접센서는 가장 기본적으로 사용되는 제품이지만, 생산업체에 따라 그 퀄리티에는 현저한 차이가 있다.
유럽의 대표적인 놀이공원, 유로파 파크의 벤치마크인 우든 롤러 코스터에 Turck의 근접센서가 사용되었다. 이는 보다 긴 감지거리, 정확하고 깨끗한 스위칭 포인트 출력의 Uprox+가 강한 내구성과 안정성, 높은 스위칭 주파수, 긴 수명을 갖고 있기 때문이다.
긴 감지거리 정확하고 깨끗한 스위칭 포인트 제공

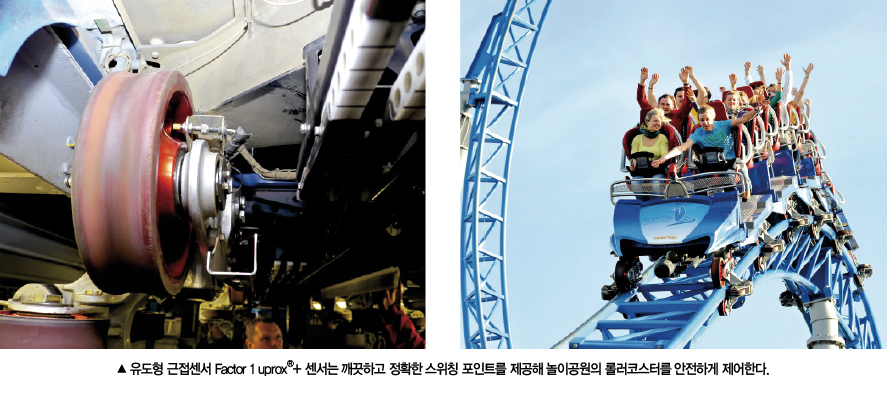

유로파 파크의 제어 시스템은 롤러코스터 전체 코스의 위치 정보를 파악하는 방법으로 열차의 위치를 트래킹한다. 이 때, 각 열차의 알루미늄 바퀴에 설치된 유도형 근접센서를 이용하여 바퀴 회전수로 열차의 위치를 정확하게 파악할 수 있다.
유로파 파크의 담당자는 “기존에는 다른 근접센서를 사용 했었는데, 작동은 무난하게 되었지만 짧은 감지거리 때문에 유지보수 시 작업자가 바퀴를 건드리기만 해도 브라켓이 휘어져 센서 셋팅을 다시 했어야 했다”고 고충을 털어놨다.
하지만 “Turck의 Factor 1 UproxⓇ+ 근접센서는 보다 긴 감지거리를 보유하고 있고, 정확하고 깨끗한 스위칭 포인트를 제공하기 때문에 매우 적합한 솔루션이었다”고 전했다.

모든 금속체에 동일한 감지거리 적용
롤러코스터에서 안전 규정은 매우 높게 설정되어 있는데, 이는 엘리베이터보다도 까다로운 기준이 적용된다. 롤러코스터는 일반적으로 블록 세이프티 시스템을 사용하는데, 블록은 2개의 브레이크 포인트 사이에 존재한다. 이는 앞선 열차가 다음 블록을 출발했을 경우에만 브레이크를 해제하는 등의 방식으로 운영되며, 블록 시스템은 블록 간의 주행시간을 기록하여, 열차의 주행속도를 결정하기도 한다.
시스템은 근접센서에 의해 제어되는데, 이 근접센서는 열차로부터 약 70cm 떨어진 지점에 설치된 구리 재질의 브레이크 핀을 감지한다. 특히 구리는 탑승객의 안전을 위해 비자성의 금속으로 설치되는데, 일반적인 페라리트 코어 방식의 유도형 근접센서의 경우 구리 재질에 대한 데이터 값이 매우 불량하다.
그러나 Turck의 Factor1 Uprox+ 센서는 모든 금속체에 대하여 동일한 감지거리를 가지고 있어 적용할 수 있었다. 놀이공원에는 360도까지 측정 가능한 경사 센서, 리니어 포지션 센서 (유도 선형 위치 센서) 등을 추가적으로 적용할 수 있다.

Factor1 Uprox+ 센서의 특징
유도형 근접센서 Factor1 Uprox+는 비접촉 상태에서 고주파 발진을 이용하여 금속의 대상체를 검출하는 제품이다. 이 센서는 은, 구리, 알루미늄, 스테인레스 스틸, 철강 등의 대상체를 동일한 정밀도 및 높은 감지거리를 유지하면서 감지할 수 있다.
또한 완전 매립형으로 설치가 가능한 점과 움직이는 대상체에 대한 긴 감지거리는 기구적인 손상을 현저히 줄여줄 수 있고 고사양의 테프론 코팅된 이 센서는 자기장 저항성을 보유하고 있어 용접 환경에서도 긴 수명을 유지할 수 있다.
페라이트 코어가 없는 형태의 이 근접 센서는 강한 자기장을 형성하는 용접 애플리케이션 등의 자동차 산업에 적합한 솔루션이다. 또 테프론(PTFE) 코팅된 제품은 용접 시 튀는 이물질에 영향을 받지 않아 효과적이다.

TURCK에 대해

TURCK는 독일의 M‥ulheim에 위치한 산업자동화 리더 기업으로, 전 세계적으로 3,200여 명의 직원, 27개의 지사와 60개의 세일즈 오피스를 보유한 글로벌 기업이다. TURCK는 약 15,000 여 종의 센서, 필드버스, 인터페이스, 커넥티비티와 RFID 제품을 생산하고 있으며 이들은 공장자동화 및 공정자동화에 효율적 솔루션을 제공하는 최상위 제품이다. 특히 TURCK에서는 보다 상위 레벨의 RFID 솔루션 제공을 위해 방폭 지역에서 사용 가능한 RFID 제품을 생산, 판매하고 있다.
TURCK의 파트너사인 Banner engineering사의 포토센서, 머신비전, 경광등, 세이프티 시스템, 무선 전송 시스템 등의 제품과 솔루션을 전 세계적으로 함께 판매, 지원하고 있다.

TURCK Korea에 대해

TURCK Korea는 독일의 Hans TURCK와 미국의 Banner engineering사의 다양한 제품을 국내 시장에 소개하고 고객의 생산성 향상과 현장에서의 최적의 솔루션을 구현하는 Hans TURCK GmbH사의 한국 지사이다.
산업 자동화를 위해 최적의 솔루션을 제공하고 있는 TURCK Korea는 1997년 설립되어 서울과 부산에 사업장을 두고 있으며 공장자동화 부품, 소프트웨어 설계, 엔지니어링 서비스를 국내 시장에 제공하고 있다.
