Basler, ace GigE 카메라를 사용한 고속 솔라 이미징
Basler의 ace GigE 카메라가 제한된 시간 내에 많은 이미지 촬영이 필요한 Lucky imaging 즉, 요행영상 촬영기술 적용에 필요한 빠른 프레임 속도를 제공한다.
Lucky Imaging에 빠른 프레임 속도 제공
이미징 기술을 개발한 Lucky imaging을 요행 영상 촬영법이라 한다.
이 기술은 아주 짧은 시간에 고속 솔라 이미징 기술로 수 천 장의 이미지를 캡처한다. 캡처 한 이미지를 결합해 신호대잡음비(SNR)를 크게 개선하는 고속 동영상 캡처 기술을 기반으로 한다.
Basler의 ace GigE 카메라는 제한된 시간 내에 많은 이미지 촬영이 필요한 이 기술에서 요구하는 빠른 프레임 속도를 제공한다. Basler ace 카메라의 GigE 인터페이스는 노이즈가 거의 없는 아주 역동적인 12비트 이미지를 80 MB/s 이상의 속도로 전송할 수 있어 이 기술에 유용하게 적용할 수 있다.
태양광 동영상 촬영에 획기적
Jean Pierre Brahic은 유럽 최고의 태양 관측가이다. 그는 프랑스 Uzes에 살며 Hydrogen Ha 밴드로 알려져 있는 특수 스펙트럼 범위의 태양광을 연구한다. 이 범위는 스펙트럼에서 656.3nm의 적색 부분으로서 태양 채층 복사광의 매우 좁은 부분(<0.7 옹스트롬)에 해당된다. 채층에는 플라주(Plages)라는 아주 밝은 영역과 필라멘트(Filaments)라는 어두운 영역이 있다.
플라즈마 제트인 필라멘트는 태양의 홍염과 동일하지만 솔라 디스크 (Solar disk)상에 존재한다. 이러한 특징으로 인해 형태가 매우 빠르게 변하고 수분 만에 홍염이 극적으로 변화할 수 있다. 홍염의 탄생은 솔라 플레어로 불리는 극적인 사건이다.
2011년 5월 1일, Jean Pierre는 매우 인상적인 동영상을 찍었는데 이는 20분 간 지속된 솔라 플레어에 대한 것이었다.
CCD 센서 발전으로 행성 촬영 진보
지난 수 년 동안 아마추어 행성, 태양 및 달 사진 촬영은 화상 처리 및 CCD 센서의 엄청난 발전 덕분에 크게 진보했다. Sony의 EXview HAD 센서는 가장 최근의 혁신 기술이며 적색과 근적외선 스펙트럼에서의 감도가 표준 센서 대비 두 배에 달한다. 아마추어 천문가들은 ‘요행 영상 촬영법(Lucky imaging)’이라 불리는 이미징 기술을 개발했는데 이는 전문 천문대에서도 사용된다.
이 기술은 아주 짧은 시간에 Basler ace GigE 카메라를 사용한 고속 솔라 이미징 기술로 수 천 장 의 이미지를 캡처한 뒤 이미지를 결합해 신호대잡음비(SNR)를 크게 개선하는 고속 동영상 캡처 기술을 기반으로 한다. 이렇게 하면 후속 이미지 개선 알고리즘의 효율이 개선된다. 예를 들어 요행영상 촬영법을 이용하면 이미지를 왜곡할 수 있는 대기 교란을 줄일 수 있다. 사실 아마추어 천문가들이 촬영한 일부 이미지는 지구상에서 촬영한 사진들 중 최고의 사진에 속한다.
Basler의 ace GigE 카메라, 행성 이미지 촬영에 유용

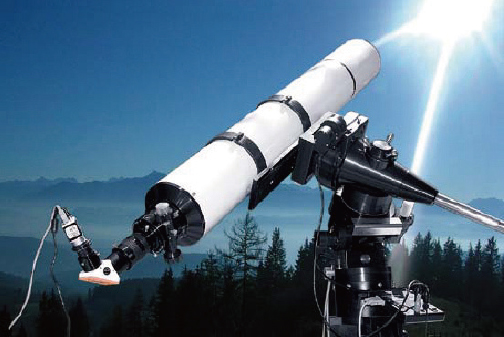

Jean Pierre는 656nm에서 50%의 양자 효율을 갖고 있고 매우 효율적인 130만 픽셀 Sony ICX445 센서가 포함된 Basler ace GigE 카메라(acA1300-30gm)를 사용하고 있다. 그는 Hα-etalon을 사용하도록 개조된 155mm 천체 물리학 굴절 망원경에 이 카메라를 사용한다. 이 카메라는 Airylab의 천체 관측용 Genika 소프트웨어를 이용해 작동되며 추가 처리를 위한 동영상 파일을 제공한다.
이 아마추어 천문가는 “Basler ace 카메라의 GigE 인터페이스는 노이즈가 거의없는 아주 역동적인 12비트 이미지를 80 MB/s 이상의 속도로 전송할 수 있다. 그럼에도 불구하고 이 카메라는 예산이 빠듯한 아마추어가 구매해도 될 정도로 저렴하다”고 말했다.
요행영상 촬영법에서는 제한된 시간 내에 많은 이미지 촬영이 필요하며 Basler의 ace GigE 카메라는 이 기술 적용에 필요한 빠른 프레임 속도를 제공한다.
태양 표면의 변화는 아주 빠르기 때문에 이미지를 촬영할 수 있는 시간이 제한되어 있다.
Basler의 ace GigE 카메라는 매우 민감하기도 한데 이는 행성 이미지 촬영에 특히 유용한 특징이다. 속도와 민감성이 결합되어 난기류의 영향을 최대한 줄이고 다양한 범위에서 노이즈나 다른 패턴이 없는 사진을 제공한다. Basler ace1300-30gm에는 특히 656nm에서 높은 민감성을 갖고 있는 신형 흑백 EXview 센서가 내장되어 있다.
사용 기술

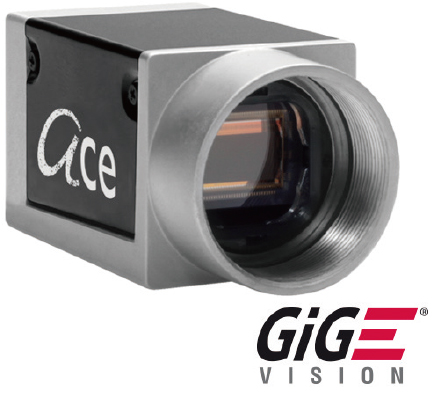

EXview 센서 내장 Basler ace GigE 카메라 (acA1300-30gm)
약 0.7 옹스트롬의 스펙트럼 대역(FWHM)을 갖고 있는 Hα 필터가 내장된 155mm 천체 망원경
원시 프레임을 고속으로 녹화하기 위한 소프트웨어 : Airylab의 Genika Astro(12비트 32 fps)
웨이블릿용 Registax 6 및 Avistack 1.81 화상 처리 소프트웨어
Basler에 대해
Basler는 공장자동화, 의료 & 생명 과학 및 교통 애플리케이션을 위한 디지털 카메라의 선도적인 글로벌 제조업체이다. 제품은 업계의 요구 사항에 따라 디자인되며, 용이한 통합, 작은 크기, 우수한 이미지 품질과 뛰어난 가성비를 제공하고 있다. Basler는 1988년에 설립되어 비전 기술에서 25년 이상의 경험을 가지고 있다. 500여명의 직원이 독일 아렌스부르크의 본사와 미국, 싱가포르, 타이완, 일본, 한국의 지사에 근무 중이다.
자료제공 | Basler(www.baslerweb.com)
