필츠 코리아, 2014 Pilz 설비 기계류 안전 세미나 개최

‘안전에 한걸음 더 가까이’

국내외 안전 규정 정보 제공
이 세미나는 전국을 순회하며 개최되어 왔는데 현재까지 천안, 울산, 창원, 대전 등 여러 지역의 다양한 산업군을 위한 안전 세미나로 참가자들로부터 지속적인 관심을 받아 온 행사이다.
이번 세미나에서 필츠가 제공한 안전 정보는 사업장의 환경안전, 생산-유지보수, 제조혁신, 공정, 자동화 설비 뿐만 아니라 유럽 및 국제 안전 규정 정보가 필요한 기업에게 유용한 프로그램이다.

위험성 평가 지식 전달
필츠는 산업안전보건공단(Kosha)과 협업하여 더욱 폭넓은 안전 지식을 전달하는 데 주력하고 있다. 이번 세미나에서도 산업안전보건공단 대전지역 본부의 김병진 본부장과 산업안전팀 이기준 부장이 참여하여 ‘안전에 한걸음 더 가까이’와 위험성평가에 관련한 지식을 전달하였다.

김병진 대전지역 본부장은 “보통의 기업은 이윤 추구를 위해 제품 소개 위주로 갈 수 밖에 없는데 ‘안전’을 중심으로 진행하는 필츠 세미나가 인상적이었다”고 말하고 “추후에 또 참가하여 좋은 뜻을 더 많은 사람들에게 전달하고 싶다”며 필츠 안전 세미나에 대한 신뢰와 지지를 보냈다.

국제 규정 관심 커
필츠에서 제공한 국내외 규정 중 특히 LOTO-Lock Out Tag Out에 대한 문의가 많았다. LOTO은 기계설비의 유지보수 또는 시운전 시 에너지원(액체, 기체, 전기 등)을 격리하고 안전하게 보호하기 위한 수단을 확보하는 규정이다. 특히 이 규정은 유럽, 미주 지역에서 강력하게 시행하고 있는 국제 규정이다.

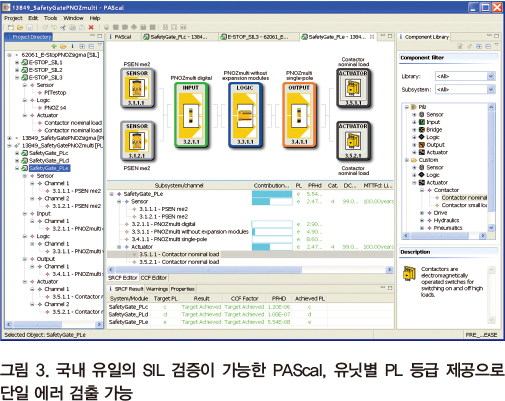

또한 참석자들은 위험성 평가 앱(APP)인 PAScal(파스칼)에 대해 높은 관심을 보였다. PAScal은 PL(성능수준)과 SIL에 대한 일반적인 계산을 쉽게 수행할 수 있는 APP이며 웹과 모바일을 통해 손쉽게 접근하고 사용할 수 있다는 장점이 있다.

필츠의 안전솔루션 2종 국내 소개
위험평가 시스템 모바일 안전 감시기 PASmsi

산업용 기계를 조작하거나 유지, 보수하는 작업자들은 상당히 높은 위험에 노출된다. 기계를 제조, 개선 또는 연동시킬 때 발생할 수 있는 위험을 줄이기 위해 위험을 식별하고 보호 조치를 체계적인 방법으로 식별하고 문서화 할 수 있는 시스템이 필요하다.

모바일 안전 감시기인 PASmsi는 플랜트나 기계에서 위험을 직접적으로 신속하게 평가할 수 있고 이동중에도 일반적인 계산을 수행하고 결과를 문서로 작성 할 수 있는 시스템이다.
기존의 기계의 안전 개선은 알려진 위험에 따라 우선 순위를 두고 구현하고 이를 통해 기계의 작동 수명을 연장할 수 있었다. 최근에는 신규 설비의 위험 요소를 조기에 식별하여 적절한 안전 조치를 신속하게 통합시켜 시간과 비용을 절약할 수 있게 되었다. 위험진단 결과는 안전 개념을 개발하고 안전 설계를 작성 하는데 사용된다.

공정 위험 방지
제조 공정에서 사용되는 기계류의 위험성 평가는 화재, 분진, 폭발의 위험을 예방할 수 있고, 기계 작업자와 설계자는 충돌과 엉킴 등 예기치 않은 기계작동에 대한 위험을 인지해야 한다.
대부분의 고형 유기물질과 금속은 입자가 미세하여 발화원 가까이의 한정된 구역 내에 일정 이상의 농도로 확산되어 있으면 폭발한다. 소량 누적된 가연성 분진도 발화원 가까이에서 방폭 기류가 형성되면 재앙을 가져올 수 있다.

특히 식품 산업에서 곡물, 설탕 및 기타 유기 내용물의 마이크로 입자도 폭발할 수 있다. 이러한 공정에 기계를 사용하는 기업들은 처리하는 물질의 특성을 이해해야 하며 관련 기계를 적절히 지정해야 한다.
일부 국가에서는 다음과 같은 지침이 적용된다.
EU ATEX 지침 1999/92/EC은 방폭 기류가 형성될 수 있는 작업장에 적용되고, EU ATEX 지침 94/9/EC 작업 장비는 ATEX 영역에서 사용하는 기계류 및 장비의 제조업체 및 수입업체에 적용된다. 이 지침은 2016년 4월 20일부터 2014/34/EU로 바뀔 예정이다.

미국에서 특히 OSHA의 가연성 분진 NEP(National Emphasis Program) CPL 03-00-008에서는 NFPA(National Fire Protection Association) 표준과 함께 2008을 고려해야 한다.
국제적으로는 IECEx 시스템(국제 전기 기술 위원회 시스템)이 폭넓은 인지도를 얻고 있는데 이 시스템은 방폭 환경에서 사용되는 장비와 관련이 있다.

모바일 안전 감시기 PASmsi 위험 확인 평가 및 감소 조치
필츠가 제공하는 위험진단은 적용 가능한 표준, 규정 및 최선의 운영 기준을 식별하고 기계의 범위를 지정한다. 또한 기계의 라이프 사이클 단계별로 모든 위험을 검사해서 위험을 평가하고 위험 감소를 위한 접근법을 권고한다.

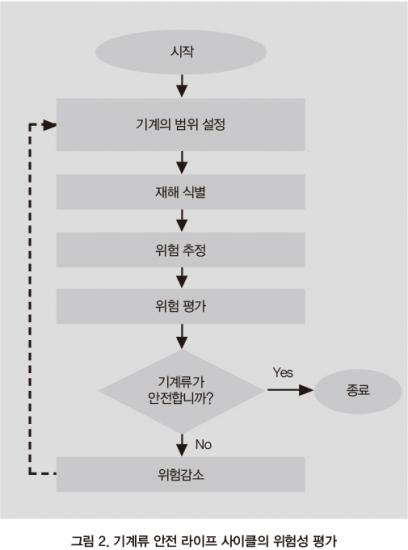

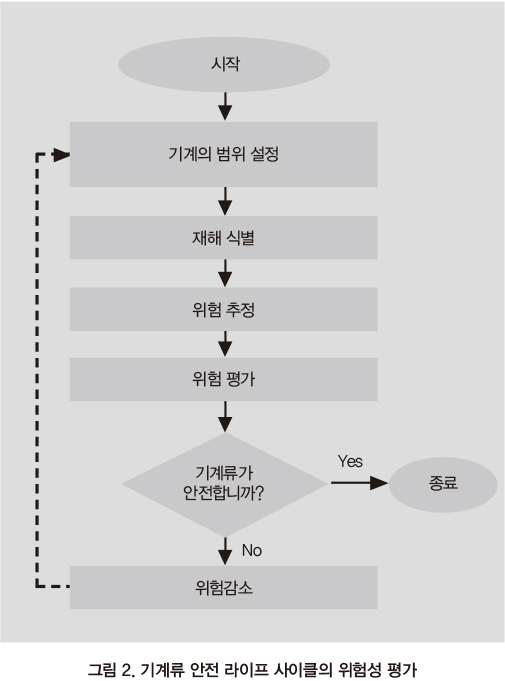

위험성 평가는 기계의 범위설정→재해식별→위험추정→평가→종료의 순서로 진행된 이 위험성 평가에 따라 기업은 위험을 조기에 식별하여 적절한 안전조치를 수행할 수 있으므로 기계의 서비스 수명을 늘리고 시간과 비용을 절약할 수 있다.

특히 필츠는 적용 법규에 따라 기계류를 평가해 온 국제인증기관들로부터 받은 인가를 바탕으로 기업을 지원한다.
PASmsi는 모바일 안전감시기로 플랜트나 기계에서 직접적으로 신속하면서도 간단하게 위험을 평가할 수 있다.
또한 이 앱을 이용하면 이동 중에도 PL(성능 수준) 및 SIL(안전 무결성 수준)에 대한 일반적인 계산을 편안하게 수행할 수 있을 뿐만 아니라 계산 결과를 문서로 작성할 수 있다. 따라서 항상 위험 수준을 한 눈에 확인할 수 있으면서도 지속적으로 모든 핵심 데이터를 취급할 수 있다.

PASmsi 특징

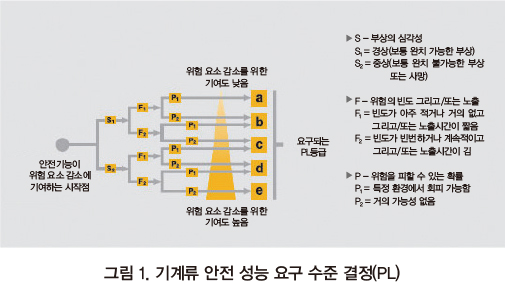

▶ 위험 평가: 위험 수준(PLr 및 SIL) 측정
▶ 달성 가능한 성능 수준(PL) 계산
▶ 작동 횟수(NOP) 및 서비스 간격 계산
▶ 기계가 개조된 경우에는 새로운 CE 마킹의 필요성 여부를 판단하는데 도움
▶ 항상 최신 정보를 제공: PASmsi는 기계 안전과 관련된 모든 사안에 대한 최신 정보 제공
▶ 문서화, 관리, 저장 및 전송 등 모든 프로젝트가 쉽고 간단하게
▶ 해당 프로젝트에 꼭 맞는 사진을 제작하여 저장

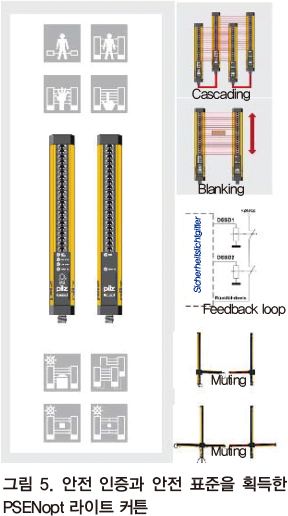

위험평가 후 안전시스템 구현 PSENopt 라이트 커튼

안전시스템을 구현한 센서 기술인 PSENopt 라이트 커튼은 EN/IEC 61496-1/-2 규정에 의거, 손가락, 손, 몸체가 위험지역에 들어가는 것을 감지하는 기본적인 기능과 여러 환경에서 사용할 수 있는 다양한 액세서리를 보유하고 있다.
예를 들면 위생적인 환경에 대해 높은 요구 수준을 필요로 하는 습한 작업장에서의 안정적인 동작을 보장하기 위해 IP67-69K에 이르는 보호 등급을 만족한다. 화학성분에 대한 높은 저항성을 가지고 있는 재질로 만들어진 표면과 케이블은 라이트 커튼의 수명을 길게 보장한다.

그리고 원형 구조의 브라켓을 보유하고 있으므로, 사용자들은 기존에 라이트 커튼이 어떤 각도로 설치되어 있든지 유연하고 빠르게 설치할 수 있다.
미러를 사용하여 추가적인 라이트 커튼 구매 없이 더 넓은 영역을 감시할 수 있으며, 라이트 커튼 보호 기둥을 통하여 충격이나 진동에 대한 영향을 최소화 할 수 있다.

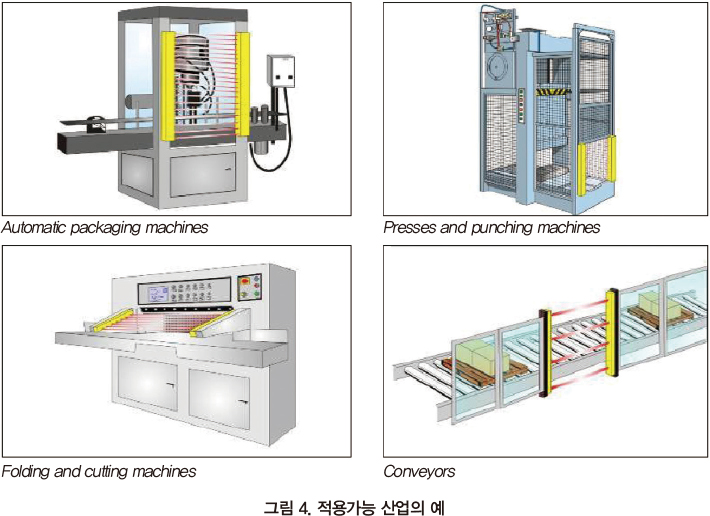

PSENopt는 프레스 및 펀치 머신, 폴딩 및 절단 머신, 머시닝 센터, 로봇 시스템, 조립 스테이션, 조립 라인, 전송 및 컨베이어 시스템, 포장 기계, 사출 성형기계, 나무/가죽/세라믹/섬유가공 기계를 다루는 산업에 적용 가능하다.

PSENopt 특징
▶ 필츠 디바이스들과 연결하여 경제적으로도 완벽한 솔루션을 제공
▶ 통합기능: Cascading, Muting, Blanking, Feedback Loop monitoring
▶ 유지보수의 간편성
▶ 콘넥터 타입이며 빠르고 간편한 설치
▶ 작업자를 우선시한 생명공학적인 설계

위험성 평가를 통한 기업의 다양한 혜택
효과적인 위험성 평가와 체계적인 장비 설계와 관련 기술 및 조직 공정으로의 전환, 인정받은 표준을 사용하는 것은 위험을 줄이고 규정을 보다 용이하게 준수할 수 있다.
필츠는 국가 및 국제 표준과 지침에 따라 기업의 기계에 대한 기술 검사를 담당하는 파트너로서 협력하고 있다.
기계류 안전에 대한 위험성 평가를 수행함으로써 기업은 다양한 혜택을 누릴 수 있다. 기계류 안전시스템의 토대를 확립할 수 있으며, 기계류 지침 등과 같은 규정 준수를 보장받을 수 있다. 또한, 조기 위험 파악을 통하여 신형 또는 개조된 기계의 안전을 실현시킬 수 있으며 나아가 우수사업장으로 인정받을 수 있다.

이에 따른 혜택은 인정유효기간(3년) 동안 정부의 안전보건 감독을 유예 받을 수 있으며, 정부 포상 또는 표창의 우선 추천을 받을 수 있는 기회를 얻을 수 있다. 뿐만 아니라, 위험성 평가 감소 대책을 실행한 해당 장비에 대하여 보조금 또는 융자금 신청에서 우선 지원을 받을 수 있는 혜택을 누릴 수 있다.

자료출처 | 필츠 코리아(www.pilz.co.kr)
