이미지포커스, Chromasens Camera
넓은 영역 고속 검사, 조명 각도의 최적화

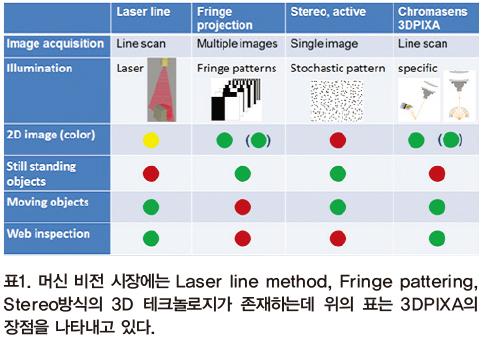

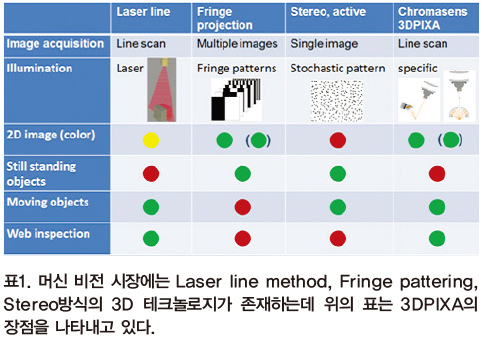

오늘날 머신 비전 시장에는 여러 종류의 3D 테크놀로지가 존재한다. 예를 들면 Laser line method(red and blue laser), fringe pattering 그리고 스테레오 방식이다.
Chromasens사가 개발한 3DPIXA는 기존의 3D테크놀로지에 비해 넓은 영역을 고속으로 검사할 수 있다. 또한 일정한 카메라 라인 주파수와 어플리케이션에 따른 조명 각도의 최적화라는 장점을 가지고 있다.
2004년에 설립된 독일의 Chromasens사는 이미지 획득과 프로세싱 시스템을 디자인, 개발, 생산 하는 회사이다. Chromasens사는 소비자 요구에 따라 고성능 카메라와 조명 시스템의 광학, 전자, 물리적인 구성요소들을 고려해 적합한 제품을 개발, 제공해 준다.
고객의 요청에 맞추어 다양한 이미지 솔류션을 개발해 세계 곳곳의 인증된 대리점들을 통해 제품을 공급하고 있다.
자료제공 : 이미지 포커스(www.imagefocus.co.kr)
새로운 형태의 컬러 3D 카메라

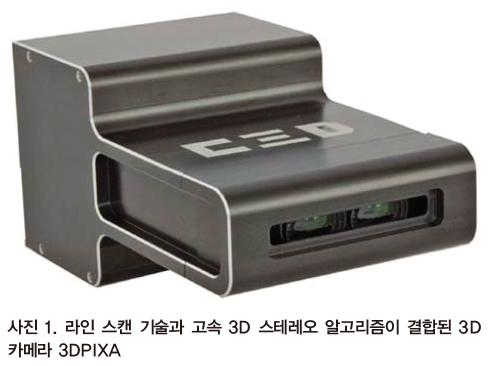

3DPIXA 카메라는 라인 스캔 기술과 고속 3D 스테레오 알고리즘이 결합된 제품이다.
이 제품은 정확성과 고속 2D와 3D 측정을 동시에 요하는 새로운 머신 비전 어플리케이션 시장에 새롭게 출시되었다. CCD 라인센서를 바탕으로 한 이 제품은 한 번의 스캔으로 고해상도 2D RGB컬러 이미지와 16-bit Grey heigh map, 3D Point cloud를 함께 제공한다.
이 3D기술은 고속 스캔이 가능하며 가장 빠른 라인 스캔 속도는 스캔 주파수가 최대 60kHz까지 가능하다.
빠른 연산, 실시간 3D 측정
3DPIXA가 제공하는 API는 CPU가 아닌 GPU를 구동시키는 NVIDIA의 CUDA를 사용하여 3D hight map을 얻는데 훨씬 빠른 연산을 가능하게 한다.
따라서 실시간 3D 데이터를 얻을 수 있도록 했으며 LabVIEW와 Halcon과 같은 프로그램에서 API를 사용하여 실시간에 가까운 3D 측정과 디스플레이가 가능하다.
현재 다른 몇 개의 소프트웨어 프로그램과 연동할 수 있으며 향후 곧 다른 머신 비전 라이브러리하고도 사용 가능하게 될 것이다.
주요특징
컬러 라인 스캔 카메라 사용
한 번 스캔으로 3D Height map과 컬러 이미지 동시에 획득
실시간 GPU에 의해 3D Hight map
산업용 환경에 적용 용이
최대 5μm 고해상도로 넓은 폭 (Width)의 스캔도 가능
조명각도를 물체 표면에 최적화 되도록 조절 가능
고속 검사 생산 환경에 적합
3DPIXA 카메라는 라인 스캔기술을 채택하여 고속으로 검사하는 생산 환경에 적용하는데 적합하다. 고해상도로 넓은 영역을 고속으로 검사할 수 있으며 고해상도의 2D 컬러와 3D정보를 획득할 수 있다.
카메라 크기는 작게 할 수 있으며 카메라 2개를 사용하는 Dual version으로 보다 넓은 영역을 고속으로 스캔할 수 있다.
카메라 라인 주파수가 주어진 해상도에 따라 일정하므로 고속을 요구하는 어플리케이션에 유용하다. 더욱이 3D 프로세싱 알고리즘을 바탕으로 한 고성능의 GPU를 사용하여 실시간으로 3D 데이터를 계산 할 수 있다.

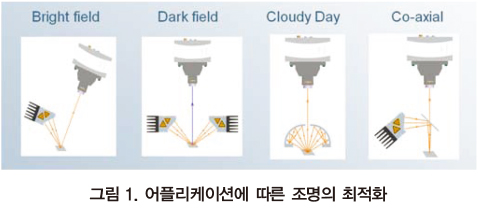

조명은 이미지 센서에서 완전히 독립적으로 운영하여 어플리케이션에 따라 조명의 각도를 최적화 할 수 있다.
예를 들면 조명 ‘CORONA II’, 조명 컨트롤러 ‘XLC4’ 그리고 3D-API 등과 함께 산업 환경에 쉽게 설치 할 수 있다.
다양한 어플리케이션 적용
3DPIXA 카메라는 작은 전자 부품 검사, 즉 SMD 칩, Wire bonds, PCB Inspection, sockets 그리고 Ball grids 검사 등의 어플리케이션에 적용할 수 있다.
그리고 큰 규모의 어플리케이션으로는 Road, Railway의 균열이나 다른 이물질 검사 등이다. 금속 물질의 표면 3D검사 또한 가능하다.
3DPIXA는 소비자의 요구에 따라서 다양한 분야에 적용이 가능하다.

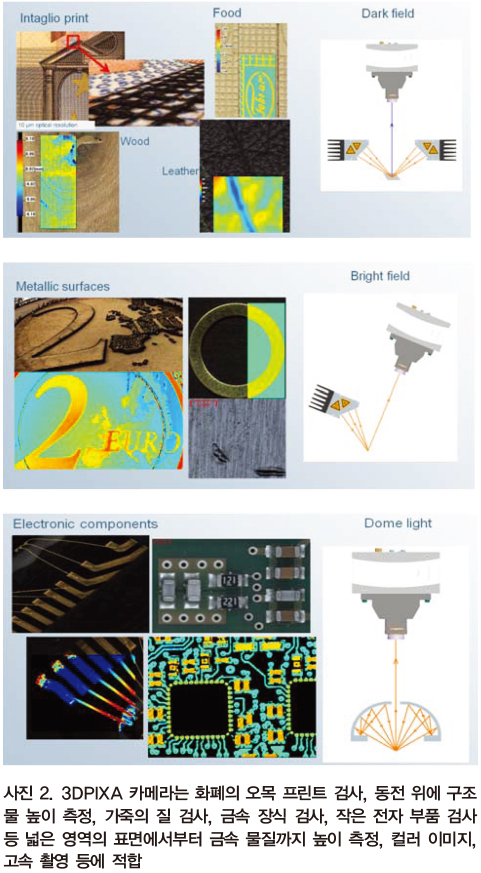

화폐의 오목 프린트(Intaglio print) 검사, 동전 위에 구조물 높이 측정, 가죽의 질 검사, 금속 장식 검 사 등 다양한 분야에 적용이 가능하다.
특히 점자(Braille)의 높이 측정 검사는 장애인의 안전을 위해서 매우 중요한 검사이다.
