백라이트 조명, 검사 알고리즘과 ‘찰떡궁합’ 과시

오늘날 머신비전 조명 기술은 머신비전 시스템에 있어 매우 중요한 요소로 각광받고 있다. 검사 과정이나 결과 도출 과정에서 조명이 없다면 원활한 검사에 큰 지장을 준다. 하지만 이런 중요성에도 불구하고 사람들이 조명을 선택할 때는 과학적 연구 결과보다는 경험이나 직관 등에 의지하는 경우가 많다.

지금까지의 방법보다 좀 더 양적인 방법으로 조명의 효과를 평가하기 위해서 캐나다 퀸스 대학 학생인 Michael. T. Yan은 머신비전 검사 시스템에 쓰이는 세 가지 기본 조명 구조를 두고 비교했다. Michael이 비교하는 데 사용한 조명 환경은 자동차 산업에서 자주 쓰이는 것으로, 알루미늄 캐리어로부터 J-클립의 존재 여부를 확인하는 데 쓰인다.
서로 다른 두 개의 내쇼날인스트루먼트 LabVIEW 머신비전 알고리즘이 알루미늄 캐리어 샘플을 평가하는데 사용되었다. Yan은 J-클립의 여부를 확인하기 위해 백라이트와 브라이트필드 및 다크필드 조명 등 세 가지 조명 기술을 사용한다.

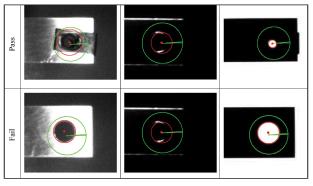

실험 결과는 세 가지 조명 기술 사이에 명백한 차이가 있다는 것을 증명했다. 세 조명 기술 중 백라이트 기술이 부품의 이미지를 분석하는 데 사용된 두 가지의 검사 알고리즘 모두에서 최적의 솔루션을 제공했다.

논문 결과는 퀸스 대학 누리집에서 검색을 통해 내려받을 수 있다.
